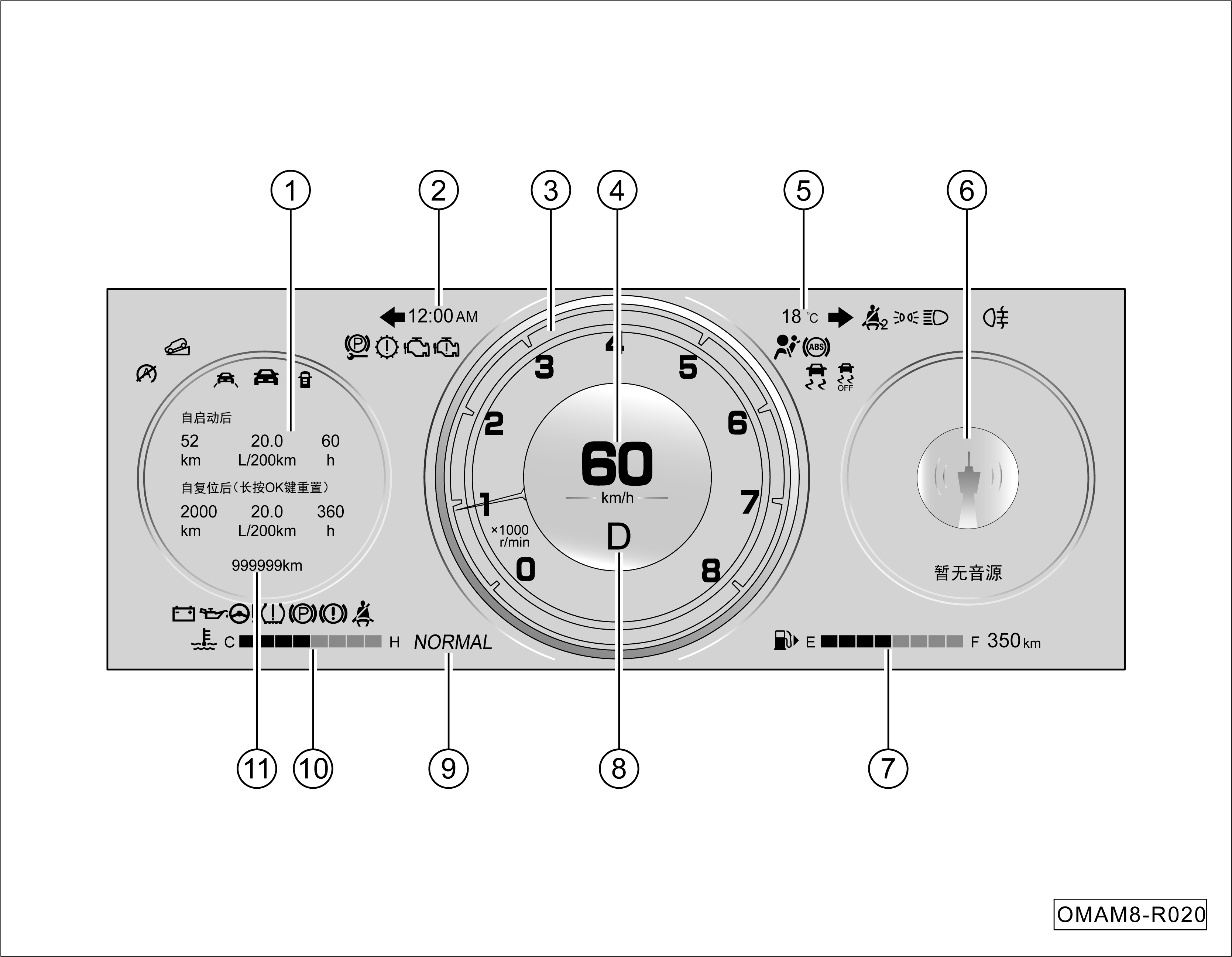

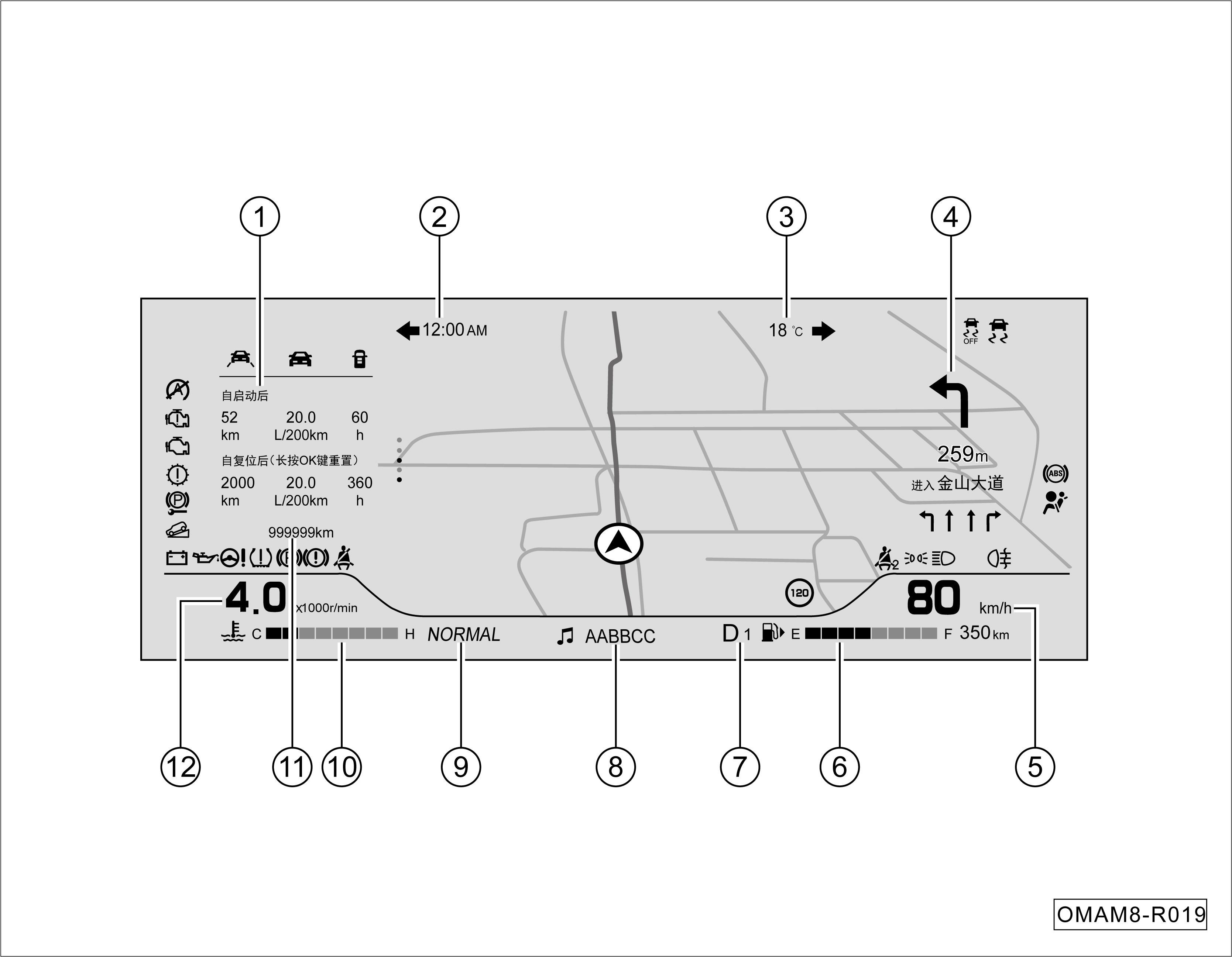

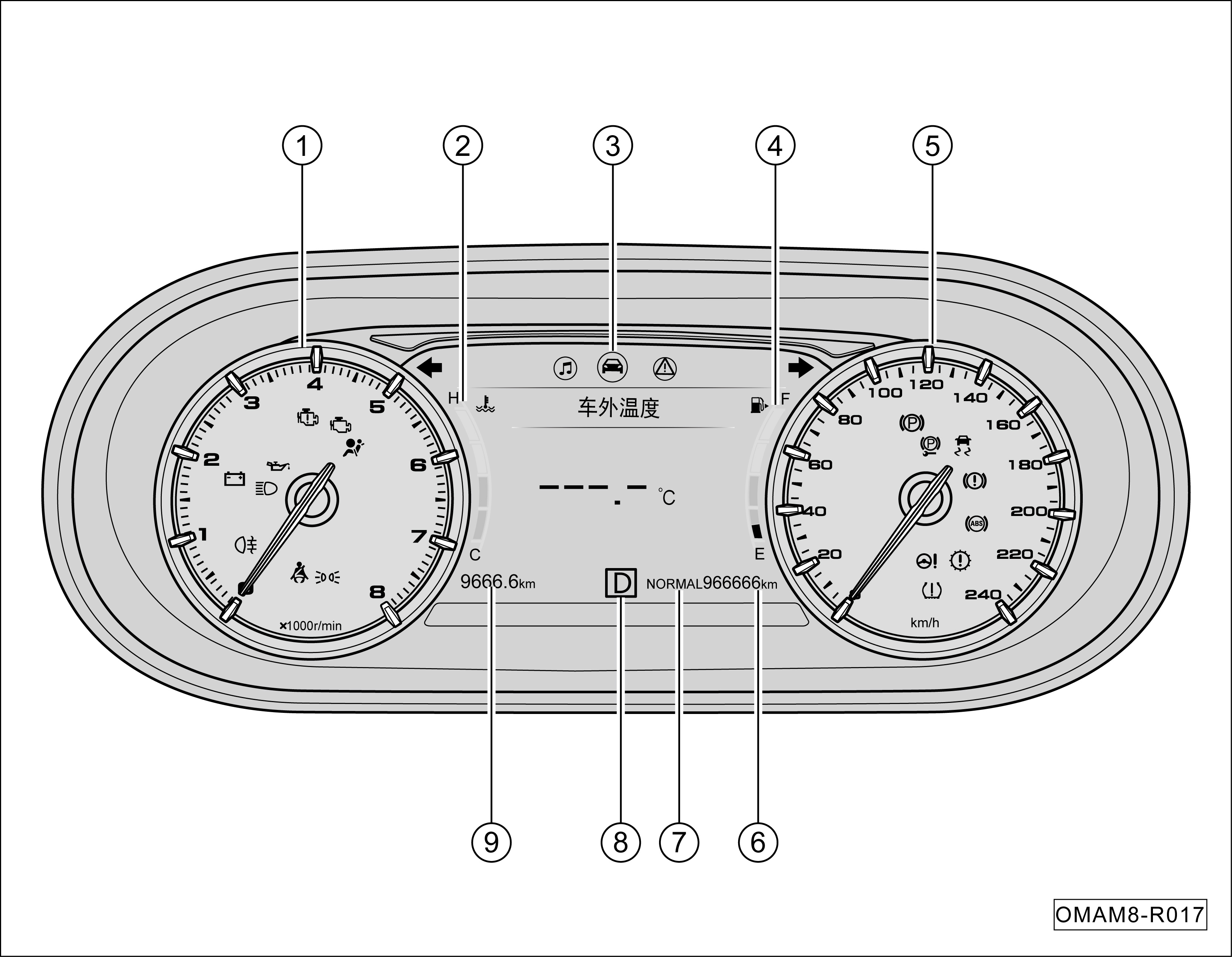

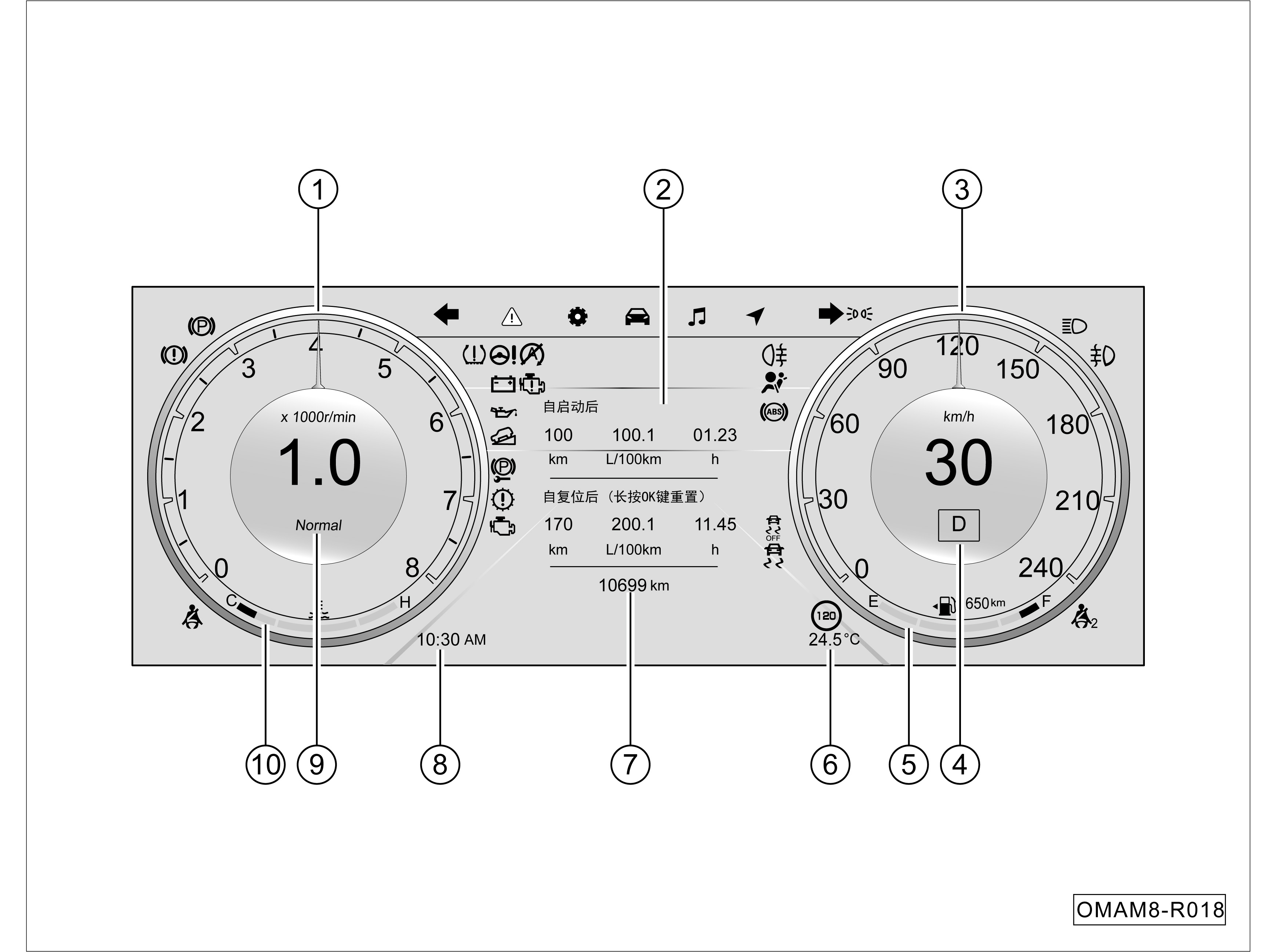

组合仪表

发动机转速表

发动机转速表用于指示发动机当前转速，单位为x1000r/min。

组合仪表显示屏

显示信息包括：行车信息 组合仪表 、菜单设置 组合仪表 、导航信息* 组合仪表 、音响娱乐信息* 组合仪表 、报警信息 组合仪表 。

发动机冷却液温度表

发动机冷却液温度表（水温表）用于指示发动机冷却液当前温度。

• 指示范围C~H，其中“C”表示低温度，“H”表示高温度。

发动机启动后，水温表根据不同温度点亮相应的格数，发动机的工作温度会根据气温与发动机负荷，产生各种变化。

• 水温表偏高的情况：炎热天气长途爬坡时；高速行车后降低车速或停车时；在交通繁忙地区，使用空调系统并让发动机长时间怠速运转时；拖有尾车时等。
• 水温表偏低的情况：寒冷天气冷启动后热车未充分时；寒冷天气暖风挡位/风量较大时等。

燃油表

燃油表用于指示车辆油箱内当前剩余燃油量。

• 指示范围E~F，其中“E”表示燃油箱空，“F”表示燃油箱加满。
• 根据燃油箱剩余燃油量点亮相应的格数，当没有或仅第1格格子点亮时，表示燃油箱内燃油不足，同时仪表点亮 燃油低指示灯，文字提醒“燃油低”，提醒驾驶员燃油不足，请尽快加油。

挡位显示信息

• 根据接收到的信号显示P、R、N、D等车辆当前挡位信息。

驾驶模式信息

• 根据接收到的信号显示车辆当前使用的驾驶模式。

短里程*

• 显示范围0km~9999.9km。当短里程大于9999.9km后，短里程清零，然后继续累加短里程。
• 短里程可通过组合仪表菜单设置中的里程小计进行清零。

总里程

• 显示范围0km~999999km。

车速表

车速表用于指示车辆当前车速，单位为km/h。

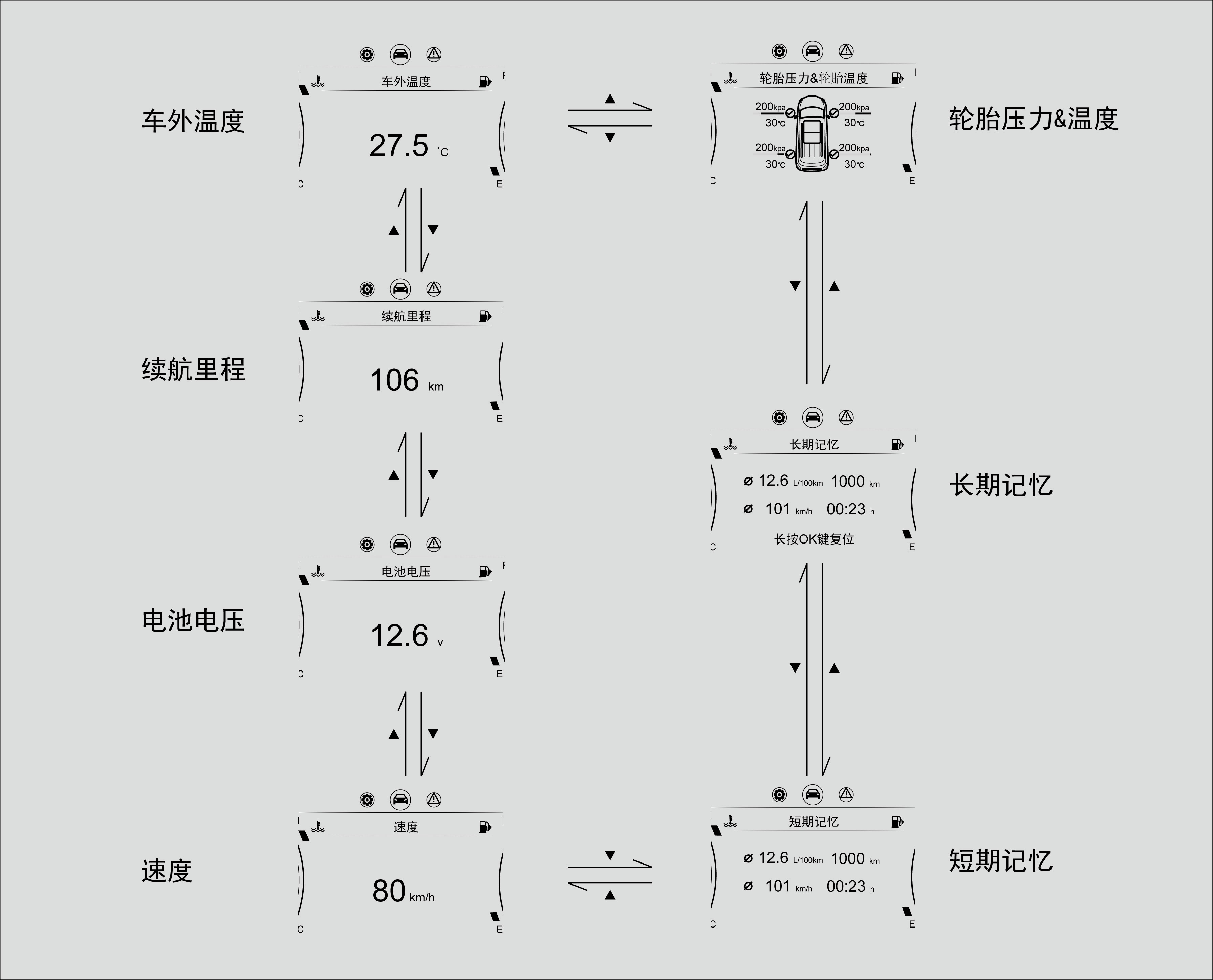

行车信息（7英寸组合仪表）

启动开关在“ON”挡位时，按方向盘右侧的 或 按键切换至行车信息界面，再上拨/下拨OK按键，可切换显示信息界面。

提示:

• 当未收到有效信息时，行车信息不会显示有效数据。
• 长期记忆界面数据可长按OK按键清零。
• 行车信息界面如有差异，请以实车配置为准。

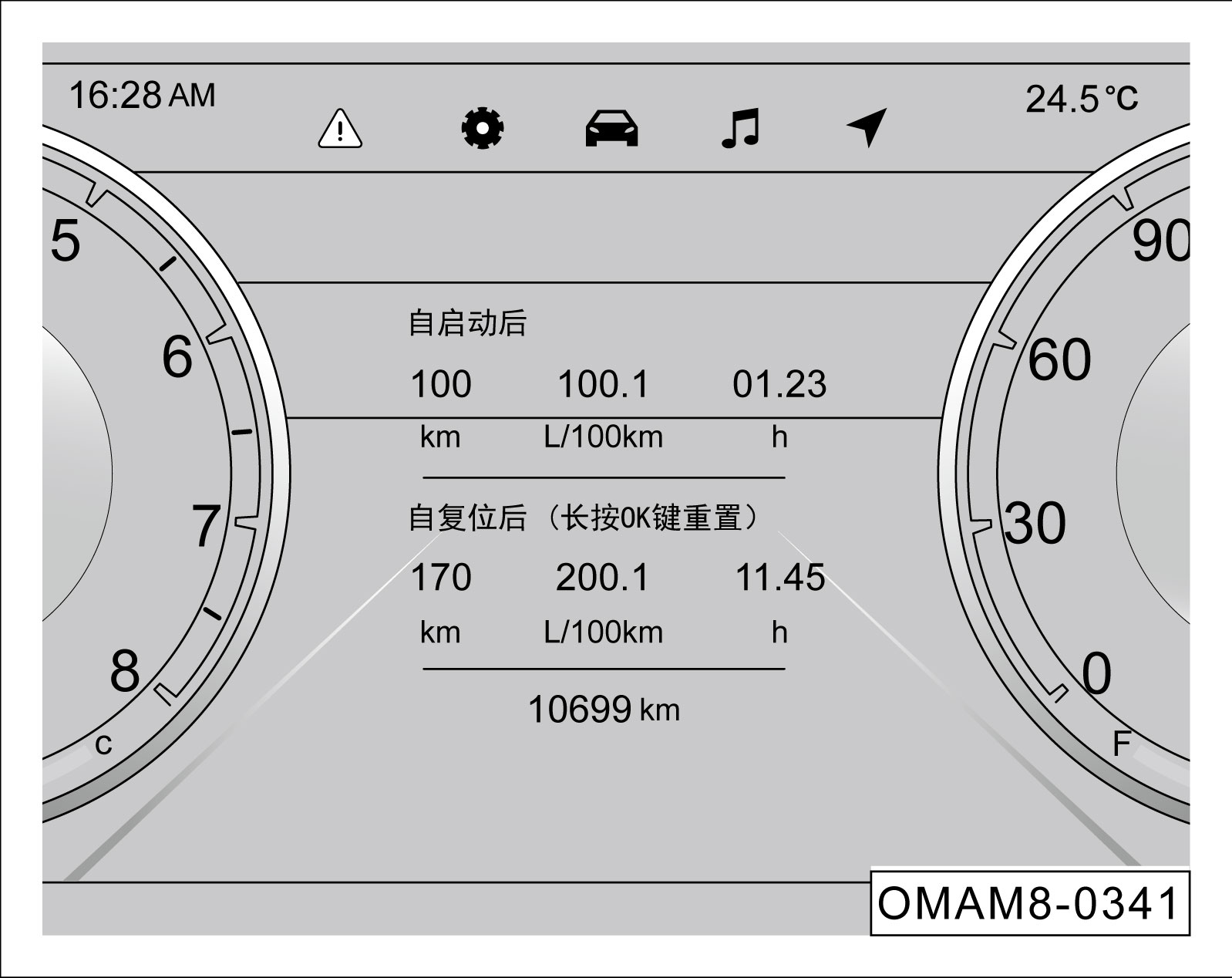

行车信息（12.3英寸组合仪表）

启动开关在“ON”挡位时，按方向盘右侧的 或 按键切换至行车信息界面。

• 行车信息里包含自启动后、自复位后和总里程。

• 自启动后：指车辆打开启动开关后单次行驶内的行车信息，该车辆参数不可以重新设置。

• 自复位后：指车辆自从上次复位之后的行车信息，该车辆参数可以重新设置。
• 总里程：指车辆的的行驶里程，不可以重新设置。

提示:

• 当未收到有效信息时，行车信息不会显示有效数据。
• 长期记忆数据可长按OK按键清零。
• 行车信息界面如有差异，请以实车配置为准。

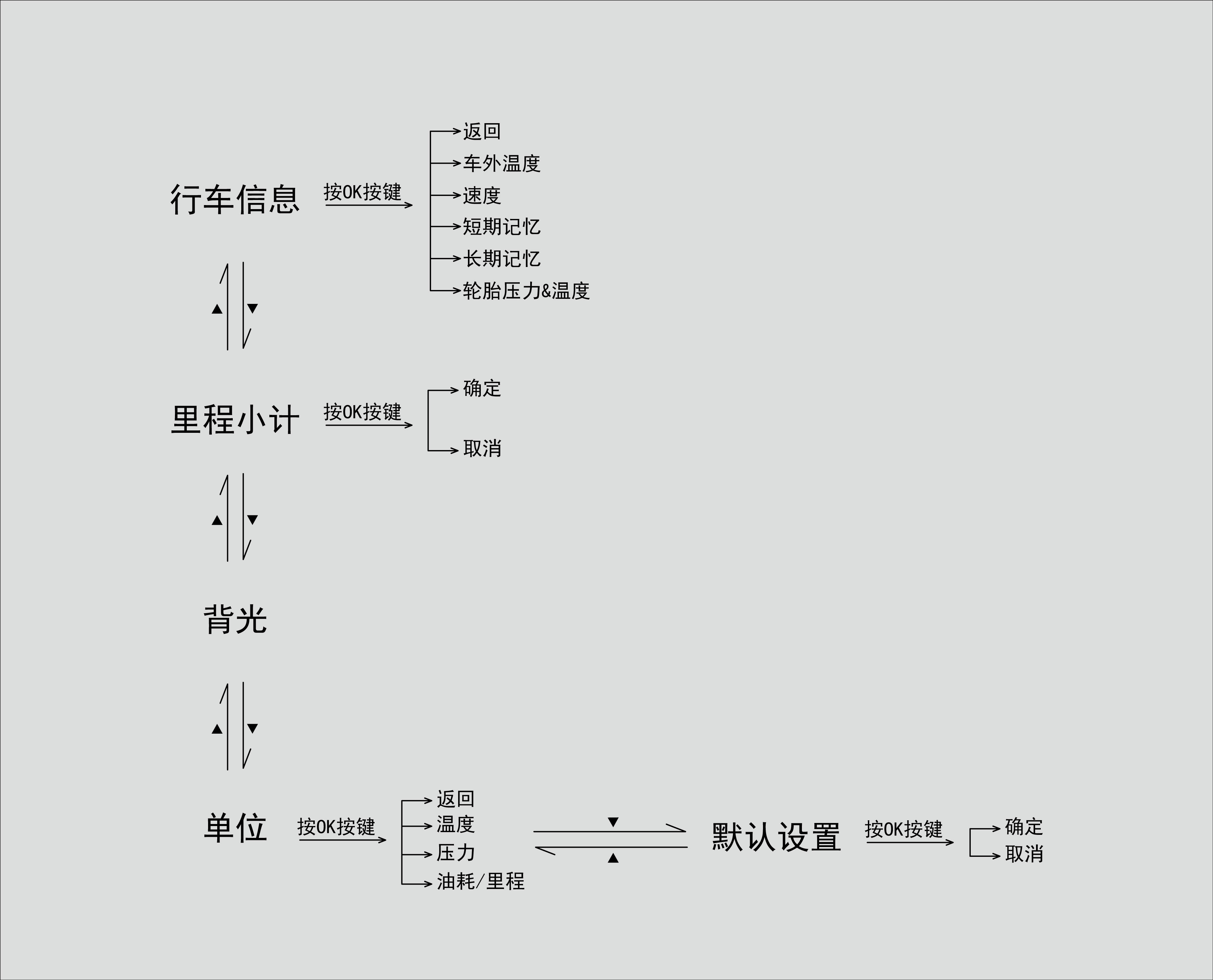

菜单设置（7英寸组合仪表）

启动开关在“ON”挡位，车速为零时，按方向盘右侧的 或 按键切换至菜单设置界面，上拨/下拨OK按键移动选择光标，按OK按键进入下一级菜单，按OK按键选择、确定或取消。

提示:

• 若车速不为零时操作菜单设置，会显示“安全驾驶提示：设置需要在停车状态下进行”报警信息；若报警信息显示超过5s，组合仪表会自动切换至行车信息。
• 菜单设置如有差异，请以实车配置为准。

菜单设置（12.3英寸组合仪表）

启动开关在“ON”挡位，车速为零时，按方向盘右侧的 或 按键切换至菜单设置界面，上拨/下拨OK按键移动选择光标，按OK按键进入下一级菜单，在进入二级菜单后再通过OK按键选择后返回上一级菜单。

提示:

• 若车速不为零时操作菜单设置，会显示“安全驾驶提示：设置需要在停车状态下进行”报警信息；若报警信息显示超过5s，组合仪表会自动切换至行车信息。
• 菜单设置如有差异，请以实车配置为准。

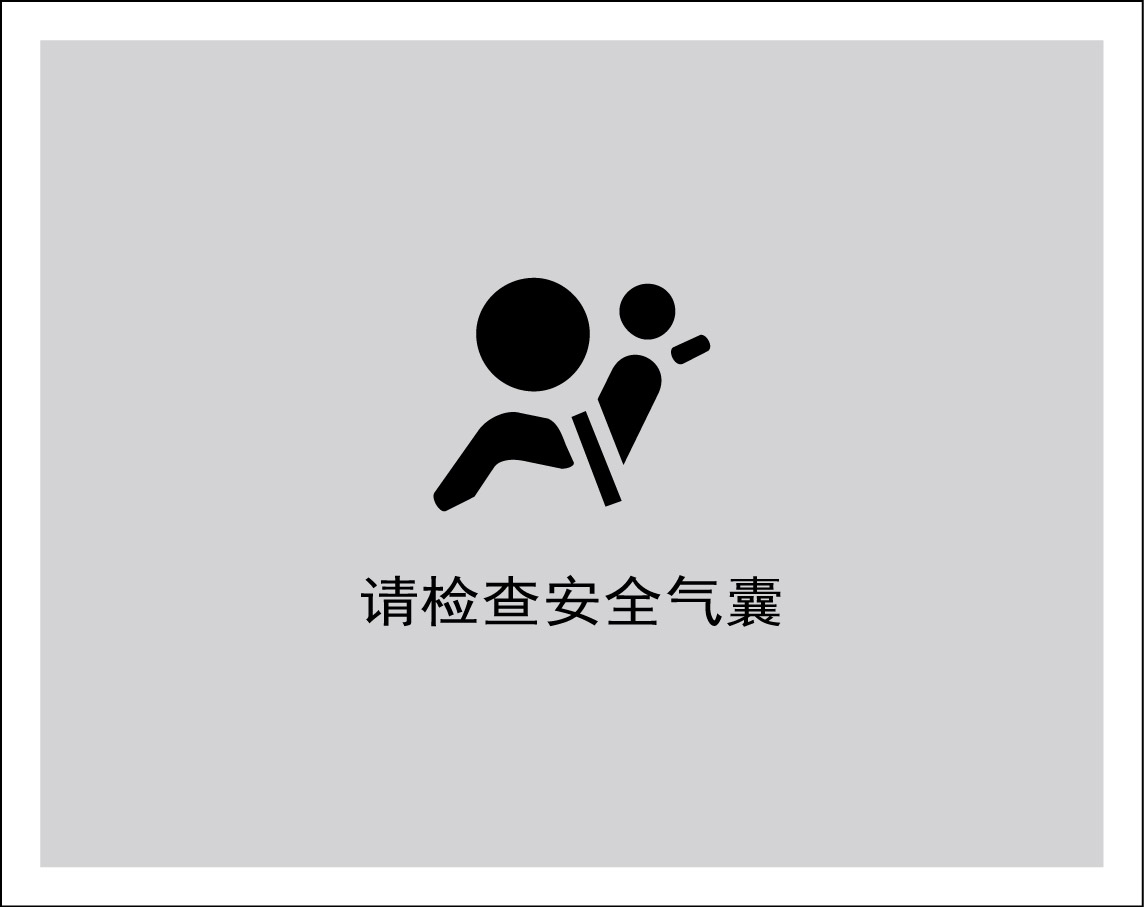

报警信息

报警信息会以文字或图片来显示车辆当前的状态，驾驶员应时常留意是否有报警信息。

• 启动开关在“ON”挡位，当车辆出现异常时，组合仪表会优先显示报警信息，按OK按键确认报警信息，确认后返回之前的界面。如无操作5s后，报警信息再次显示。

• 7英寸组合仪表车型：若车辆状态良好，无任何报警信息时，报警信息界面会显示“无信息”。
• 12.3英寸组合仪表车型：若车辆状态良好，无任何报警信息时，报警中心页面无显示。

提示: 当多个报警信息存在时，必须逐个阅读确认后才可返回之前界面。

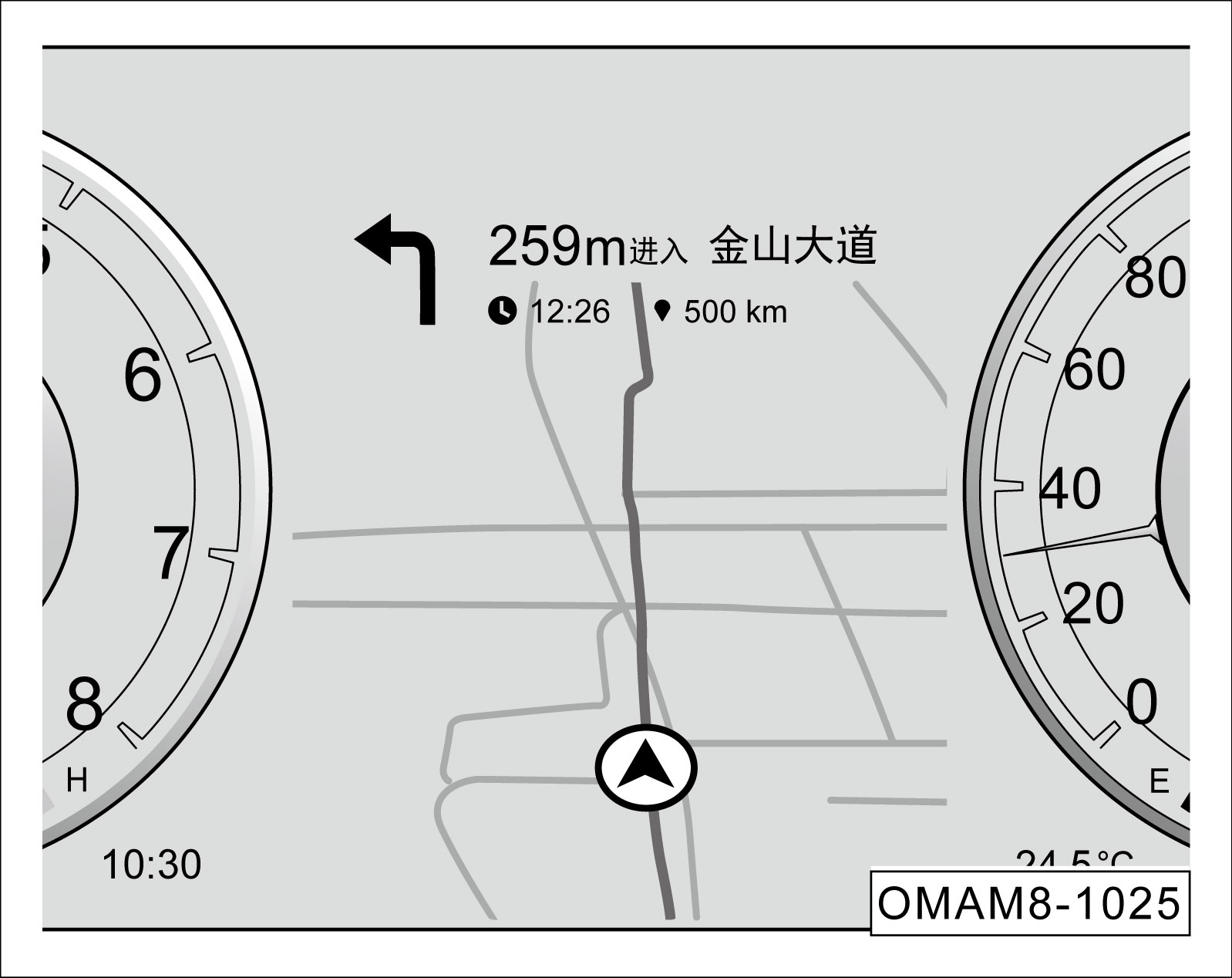

导航信息*

启动开关在“ON”挡位时，按方向盘右侧的 或 按键切换至导航信息界面（全地图主题仪表除外）。

• 当音响系统导航功能开启，根据音响系统的导航功能状态而显示相应的导航信息。

提示: 图示以组合仪表经典主题为示例，仅供参考，请以实车为准。

音响娱乐信息*

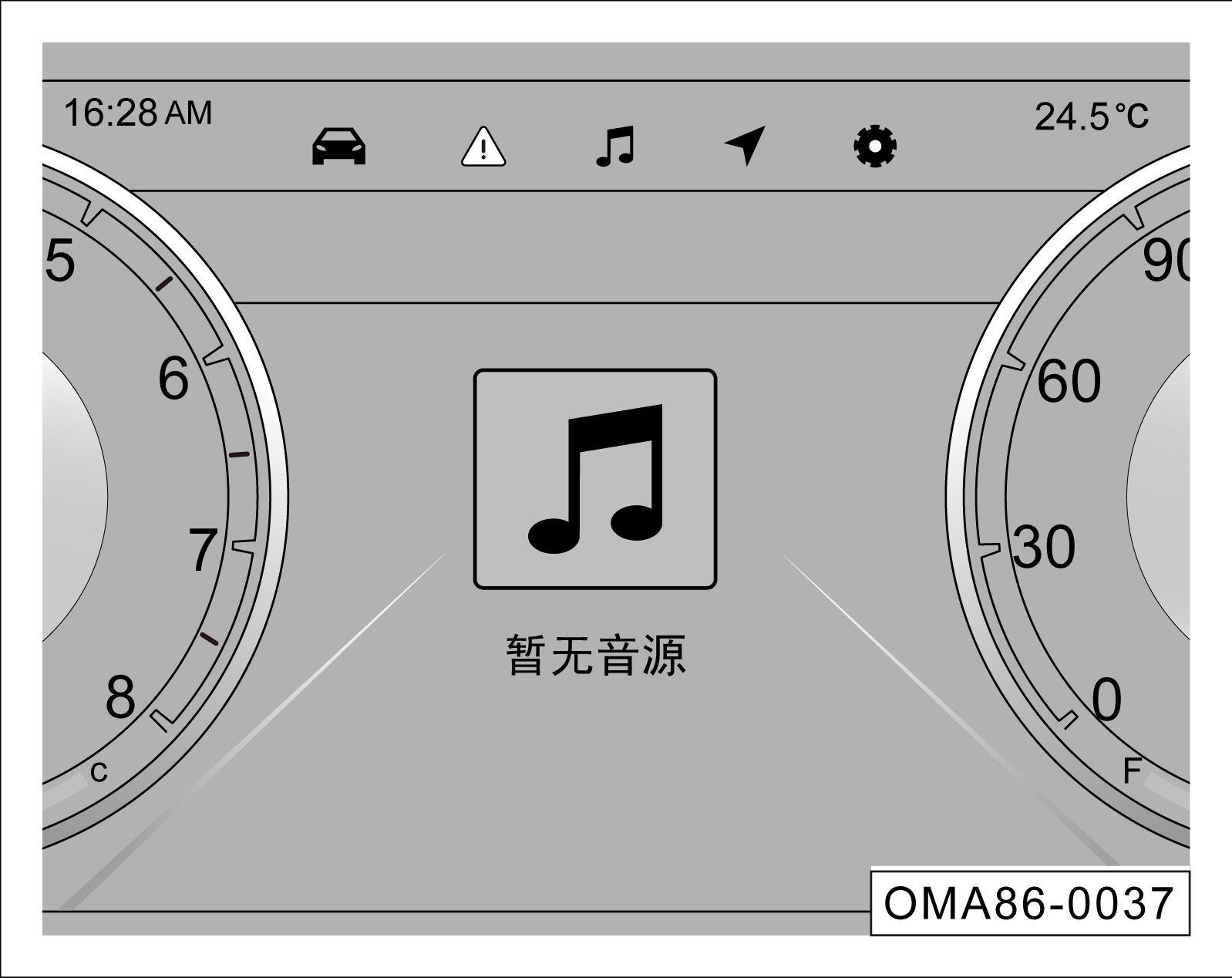

• 启动开关在“ON”挡位时，按方向盘右侧 或 按键切换至音响娱乐信息界面。当音响系统未开启时，音响娱乐信息界面显示“暂无音源”。

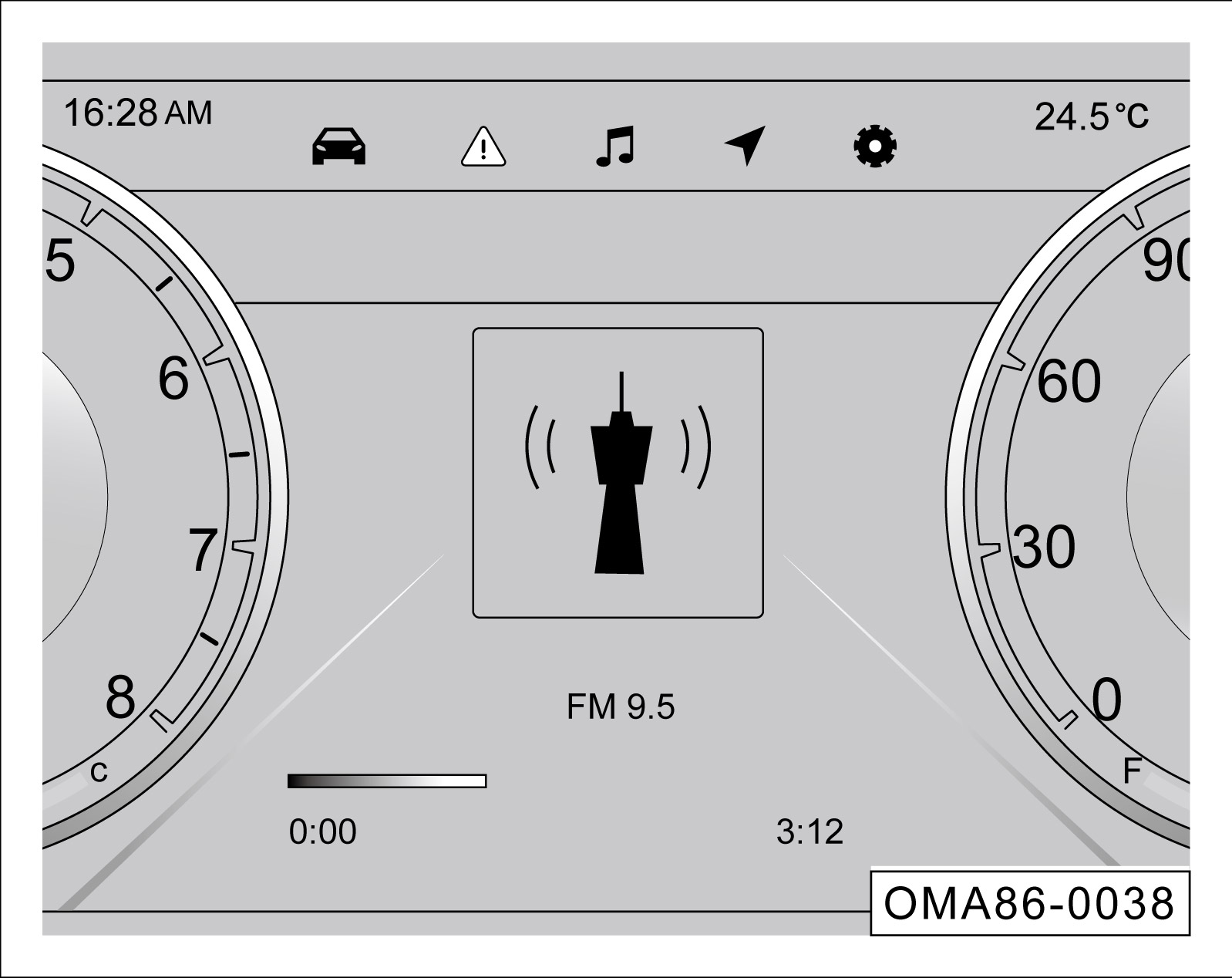

• 当音响系统开启时，音响娱乐信息界面显示当前的播放信息。
