全景泊车系统

全景泊车系统通过采集车辆前、后、左、右四个方向的图像，并将其拼接为车辆周围360°环境鸟瞰图，通过音响系统显示屏显示，可实时为驾驶员提供车辆周边环境信息，减少行车盲区。还可结合方向盘转角和车辆尺寸等参数预测车辆运动轨迹，将其叠加于全景影像中，让驾驶员充分了解车辆行驶方向，判断倒车是否安全。

开启和关闭

1. 通过换挡杆可开启和关闭全景泊车系统：

• 挡位切换至“R”挡时，全景泊车系统自动开启。
• 挡位切换出“R”挡，且驾驶员无相关操作时，全景泊车系统会显示30s后自动退出。

2. 通过 按键可开启和关闭全景泊车系统：

• 短按 按键，按键灯点亮，全景泊车系统开启。
• 再短按 按键，按键灯熄灭，全景泊车系统关闭。

3. 点击音响系统菜单栏 图标进入音响系统界面，点击“泊车影像”图标开启全景影像功能。

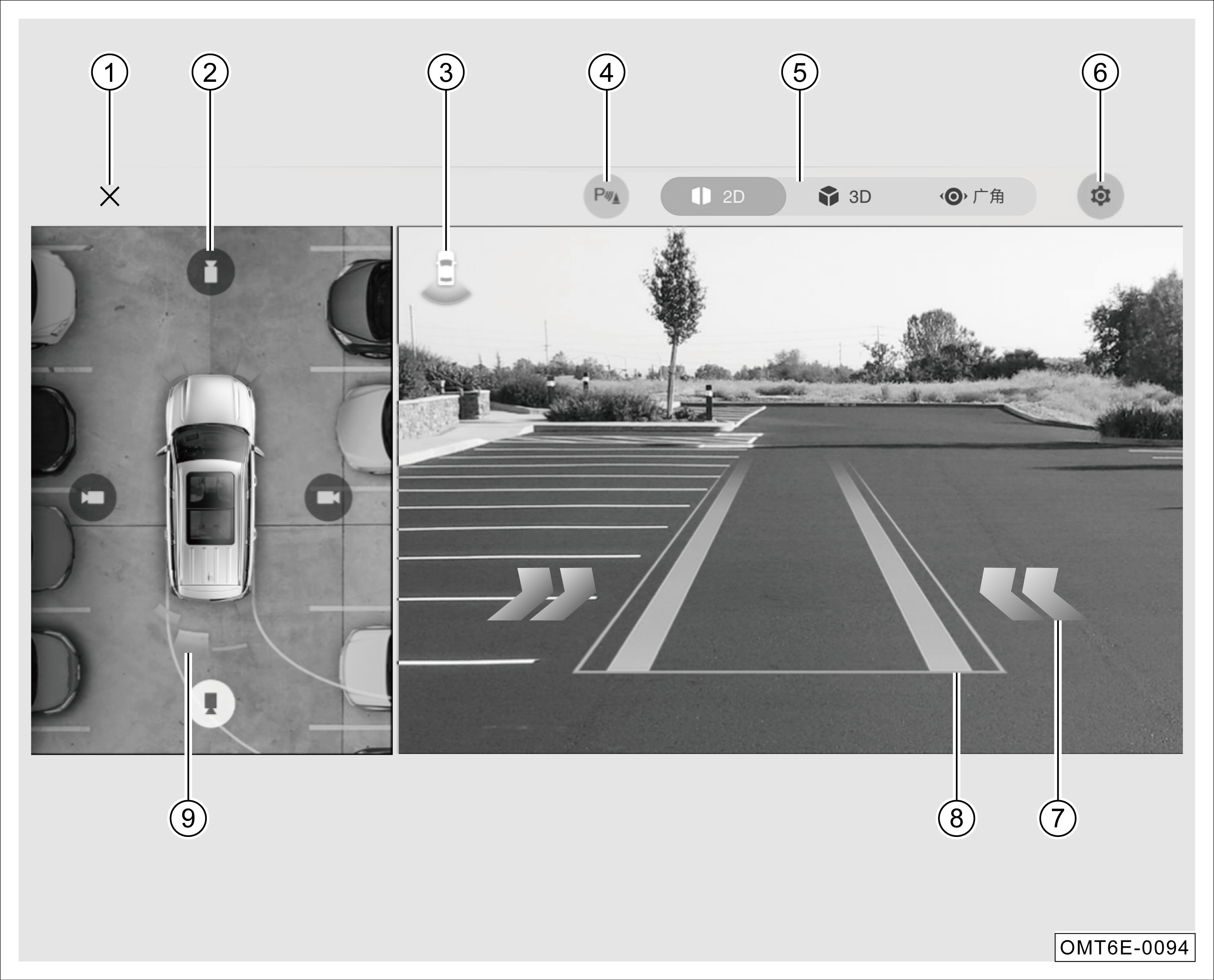

界面说明

全景泊车系统设置：

点击设置软按键⑥，进入全景泊车设置界面，可对以下选项进行设置：

• 轨迹线：开启或关闭360全景影像区域和实景区域的车道轨迹线。
• P挡退出：从R挡切换到P挡后，可选择“立刻”退出或者“30秒后”退出界面。
• 透明底盘：开启或关闭透明车身功能。
• 雷达激活全景：开启或关闭雷达激活功能，开启后，雷达检测到障碍物后发出报警音自动进入全景界面。
• 转向灯激活全景：开启或关闭左/右转向灯切换左/右视角功能。开启后当车速小于或等于20km/h时，开启左/右转向灯可进入全景界面并显示相应时间，转向灯复位后自动退出全景。

摄像头分布

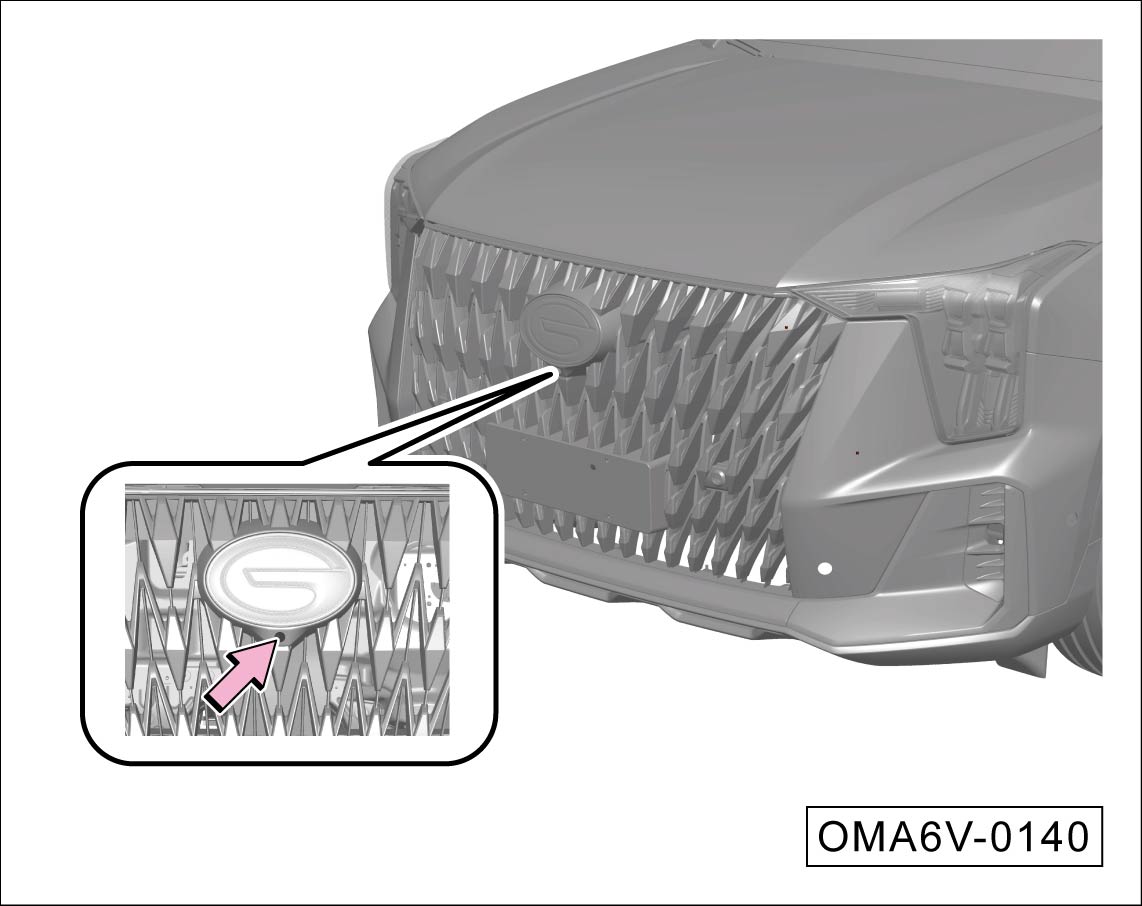

前摄像头安装在前车标下方。

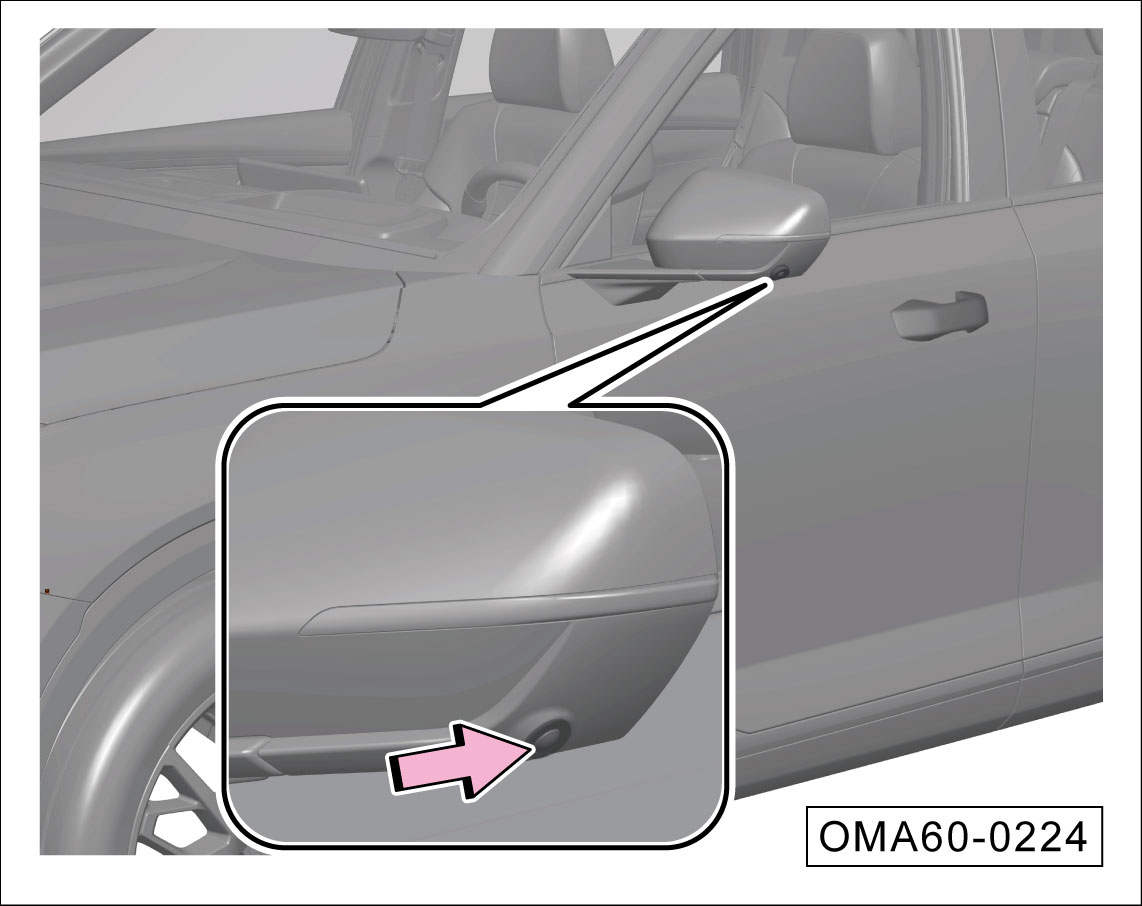

左/右摄像头分别安装在左/右侧外后视镜。

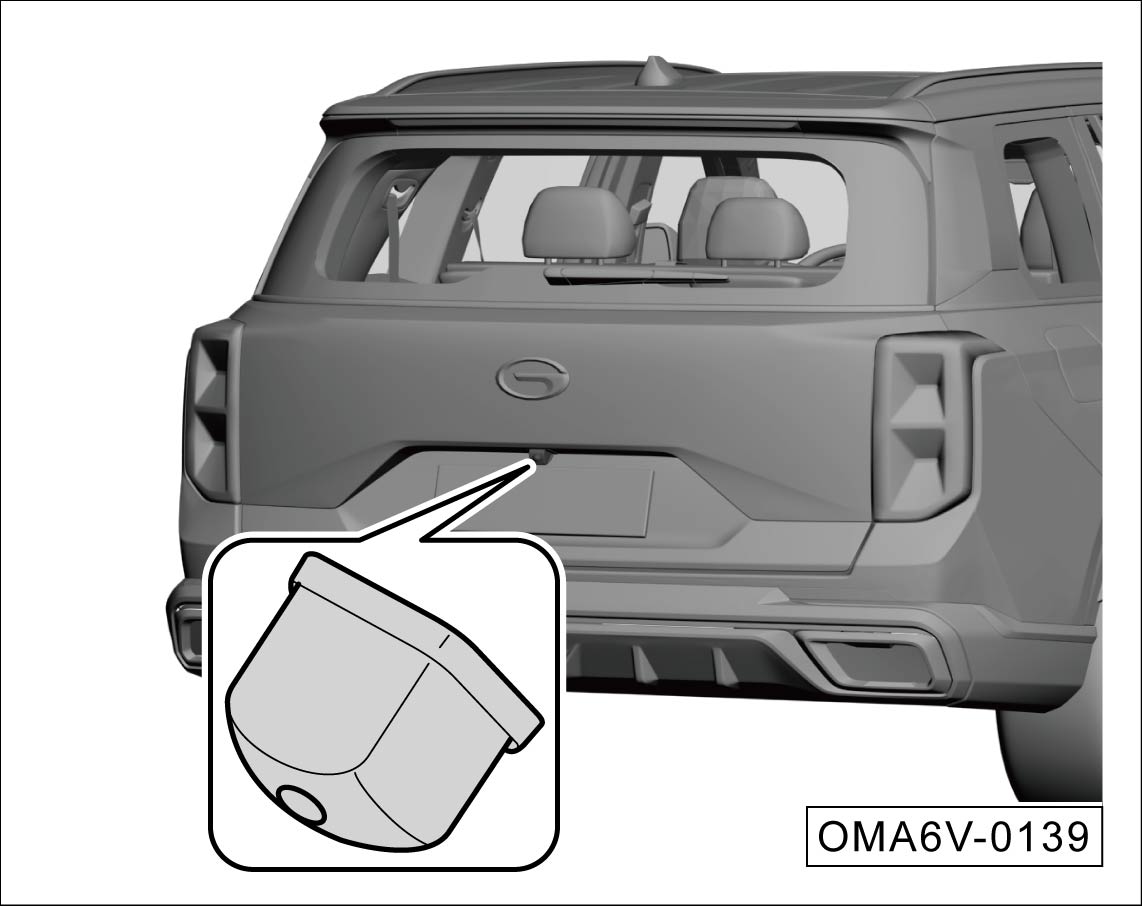

后视摄像头安装在牌照灯旁。

全景视频行车记录仪

音响系统应用菜单带有行车记录功能APP，需在右侧USB插口插入U盘后，行车记录中的实时影像、相册及设置功能方可操作，通过采集车辆前、后、左、右四个方向的视频并进行处理合成，在音响系统显示屏上进行显示及回放，记录的视频信息储存于U盘中。

开启行车记录

启动车辆后，系统后台默认开始视频录制，（安装好U盘，且系统设置项中开启循环录制开关），可通过以下两种方式进入行车记录界面：

1. 通过点击音响系统菜单栏 图标，进入系统菜单界面，点击“行车记录”图标开启功能。

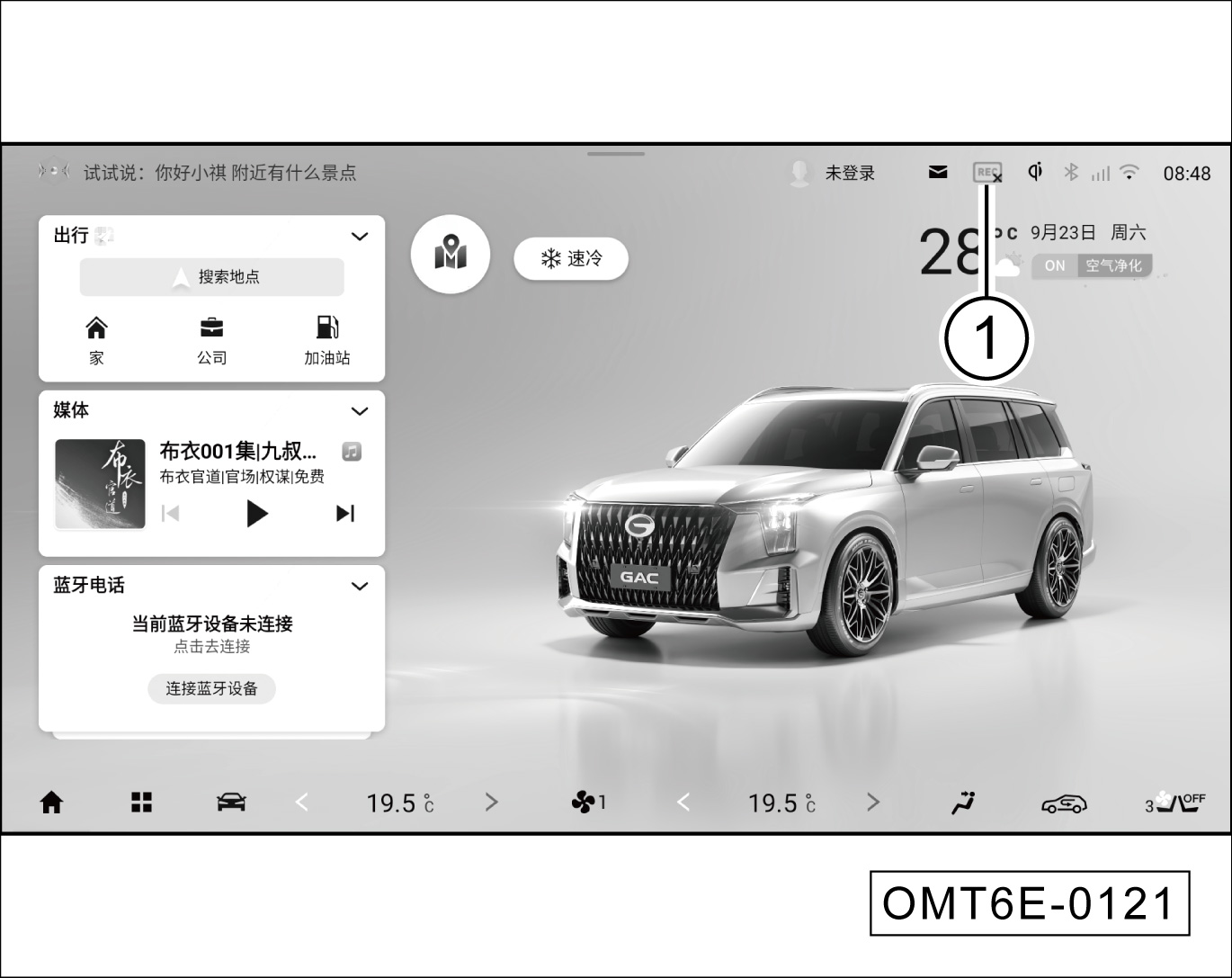

2. 通过点击音响系统界面右上方状态栏 图标①开启。

界面说明

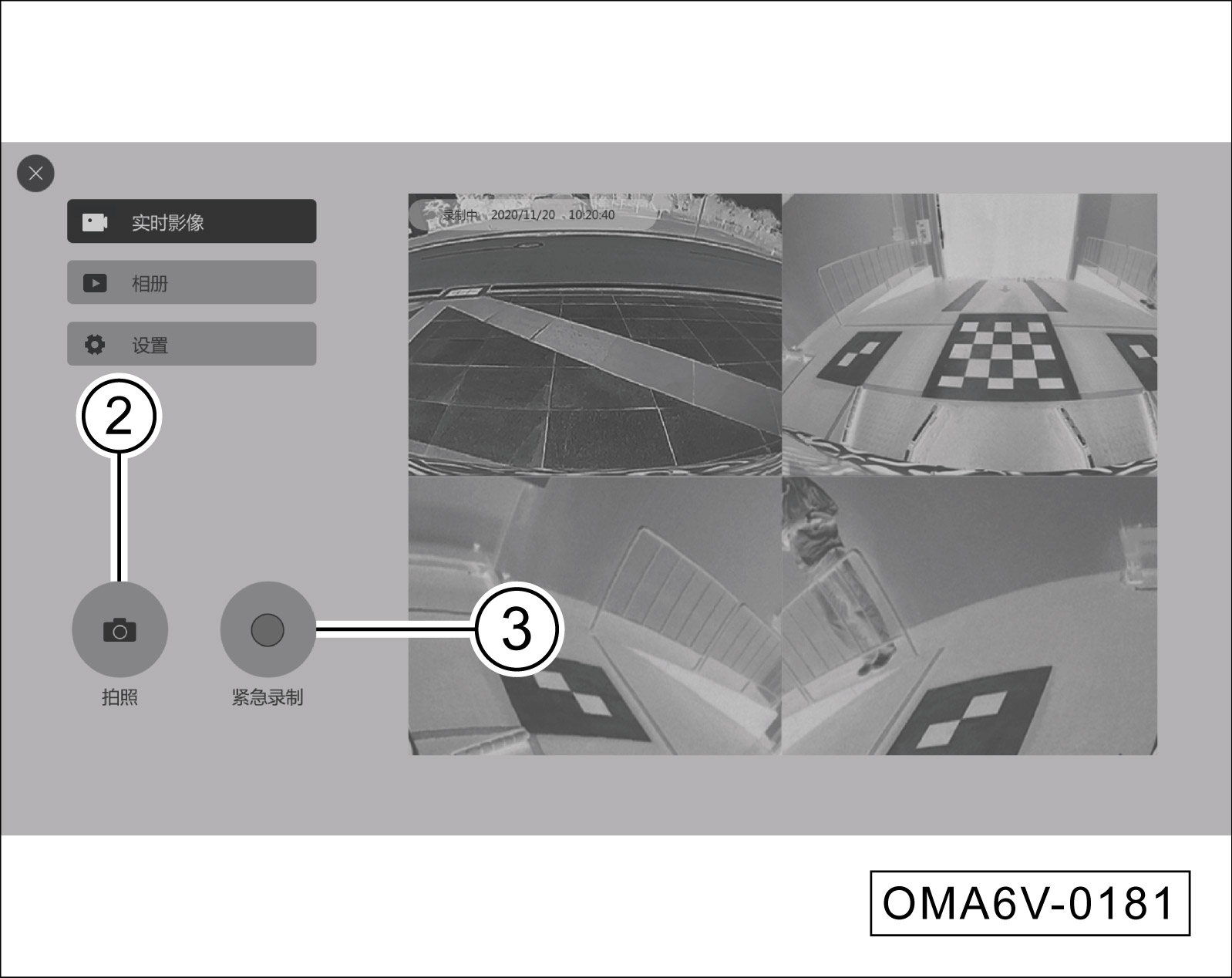

实时影像功能区

• 当前车辆全景影像实时显示。
• 点击“拍照”按键②，可对当前实时影像进行拍照记录，并保存在“相册→照片”中。
• 点击“紧急录制”按键③，可自动录制15s视频并保存在“相册→加锁视频”中。

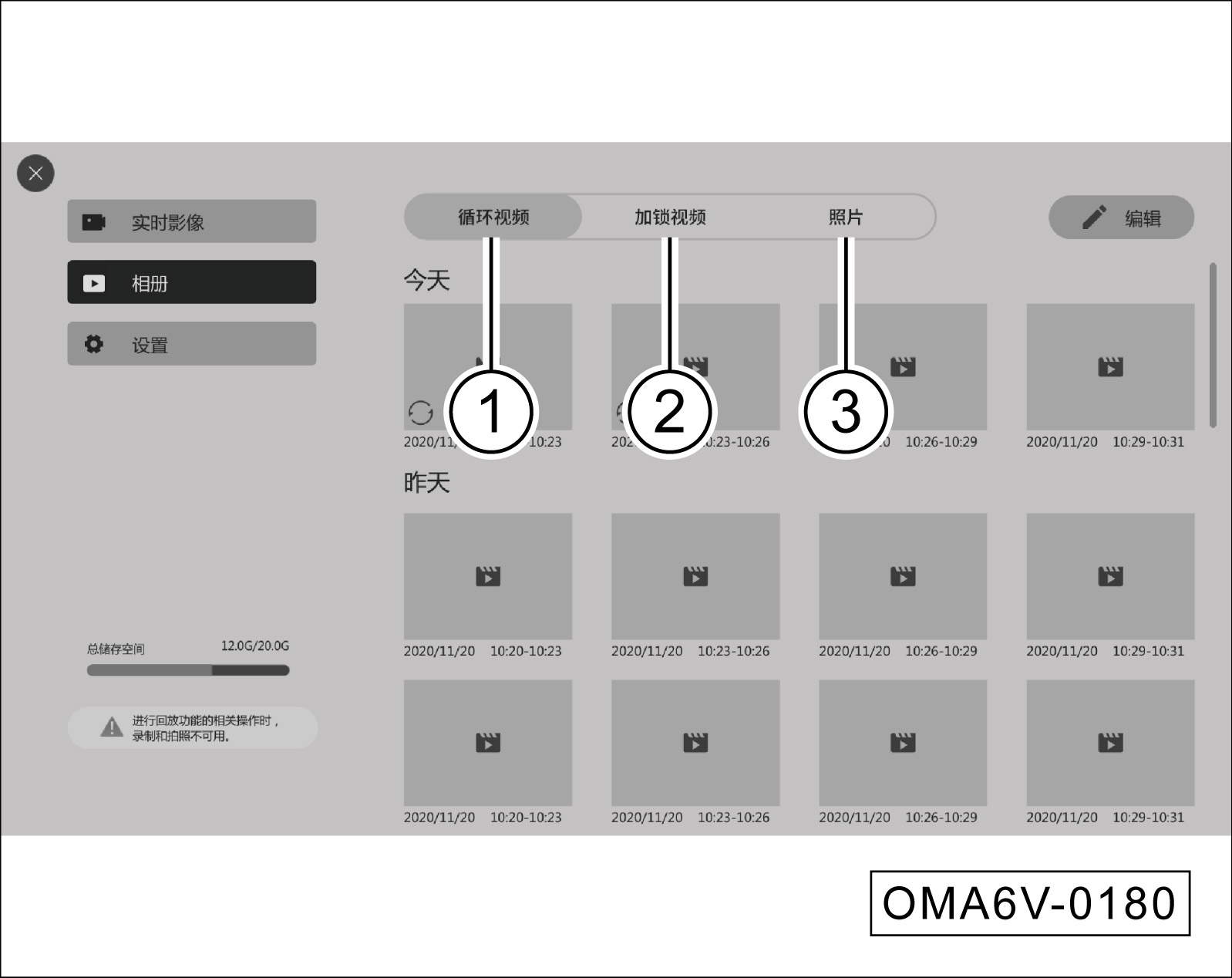

相册功能区

• “循环视频”①是自动录制保存的视频，可选中视频进行回放操作。
• “加锁视频”②是紧急录制保存的视频，可进行视频回放等操作。
• “照片”③是点击拍照后保存的图片，可对列表中的照片进行删除操作。

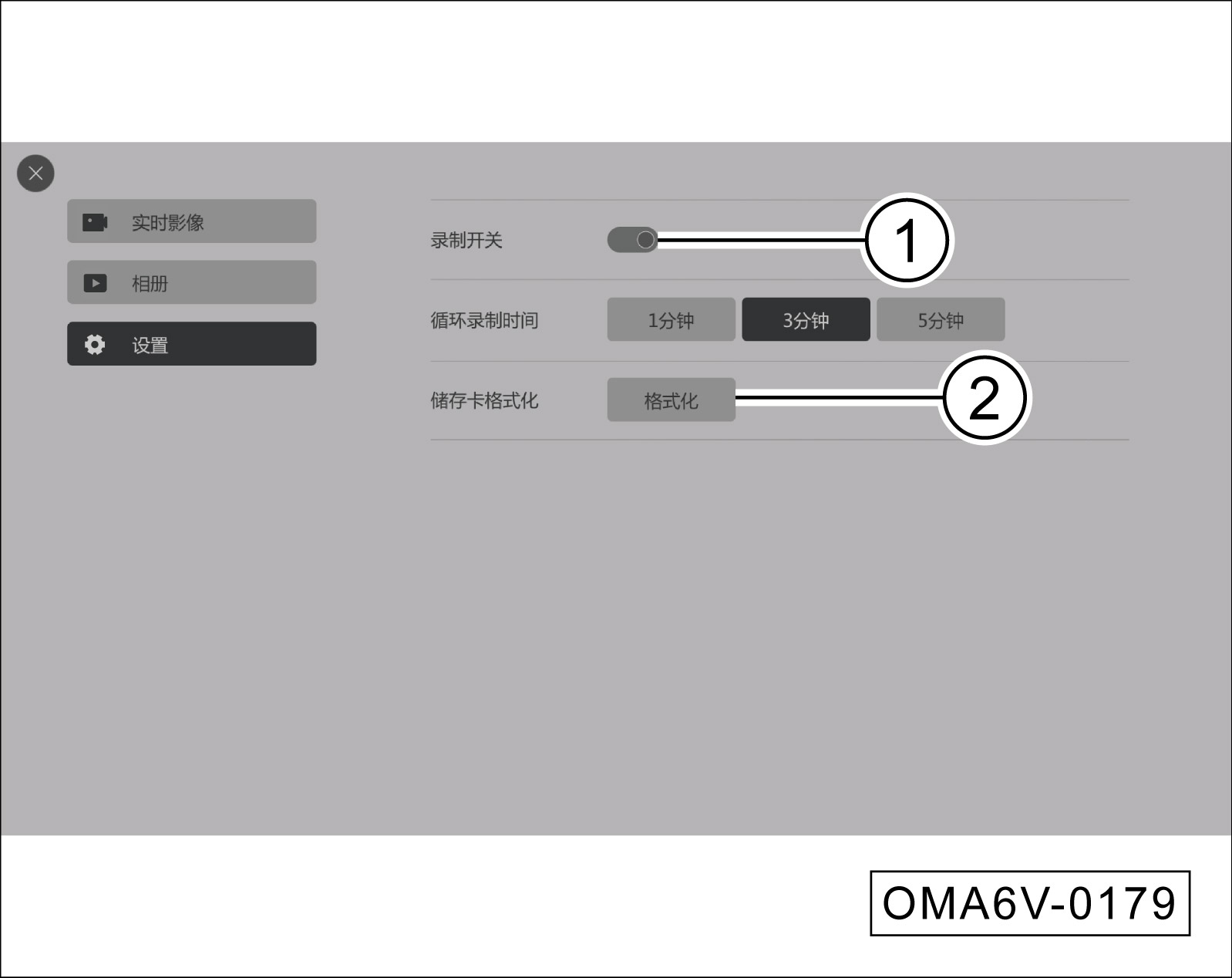

设置功能区

• 录制开关：点击软按键①系统自动进行循环录制并保存。
• 循环录制时间：可手动进行设置。
• 储存卡格式化：点击“格式化”软按键②，进行格式化设置。
