全景泊车系统

全景泊车系统通过采集车辆前、后、左、右四个方向的图像，并将其拼接为车辆周围360°环境鸟瞰图，通过音响系统显示屏显示，可为驾驶员提供车辆周边环境信息，减少行车盲区。还可结合方向盘转角和车辆尺寸等参数预测车辆运动轨迹，将其叠加于全景影像中，让驾驶员充分了解车辆行驶方向，判断倒车是否安全。

开启和关闭

通过换挡杆可开启和关闭全景泊车系统，整车电源在“ON”挡位时：

挡位切换至“R”挡时，系统自动开启。
挡位切换出“R”挡，且驾驶员无相关操作时，系统会显示30s后自动退出。

通过按键可开启和关闭全景泊车系统，整车电源在“ON”挡位时：

短按按键，按键灯点亮，系统开启。
再短按按键，按键灯熄灭，系统关闭。

整车电源在“ON”挡位时，点击音响系统菜单栏图标进入音响系统界面，点击“泊车影像”图标开启全景影像功能。

提示:

系统开启时，音响系统显示屏显示车辆四周拍摄的画面及辅助线。
若车辆前进车速大于20km/h时，系统将自动关闭。
车辆处于非“R”挡且系统激活时间大于30s时，系统将自动关闭（车速为零时）。
若音响系统未完全开启时，无法正常使用系统。

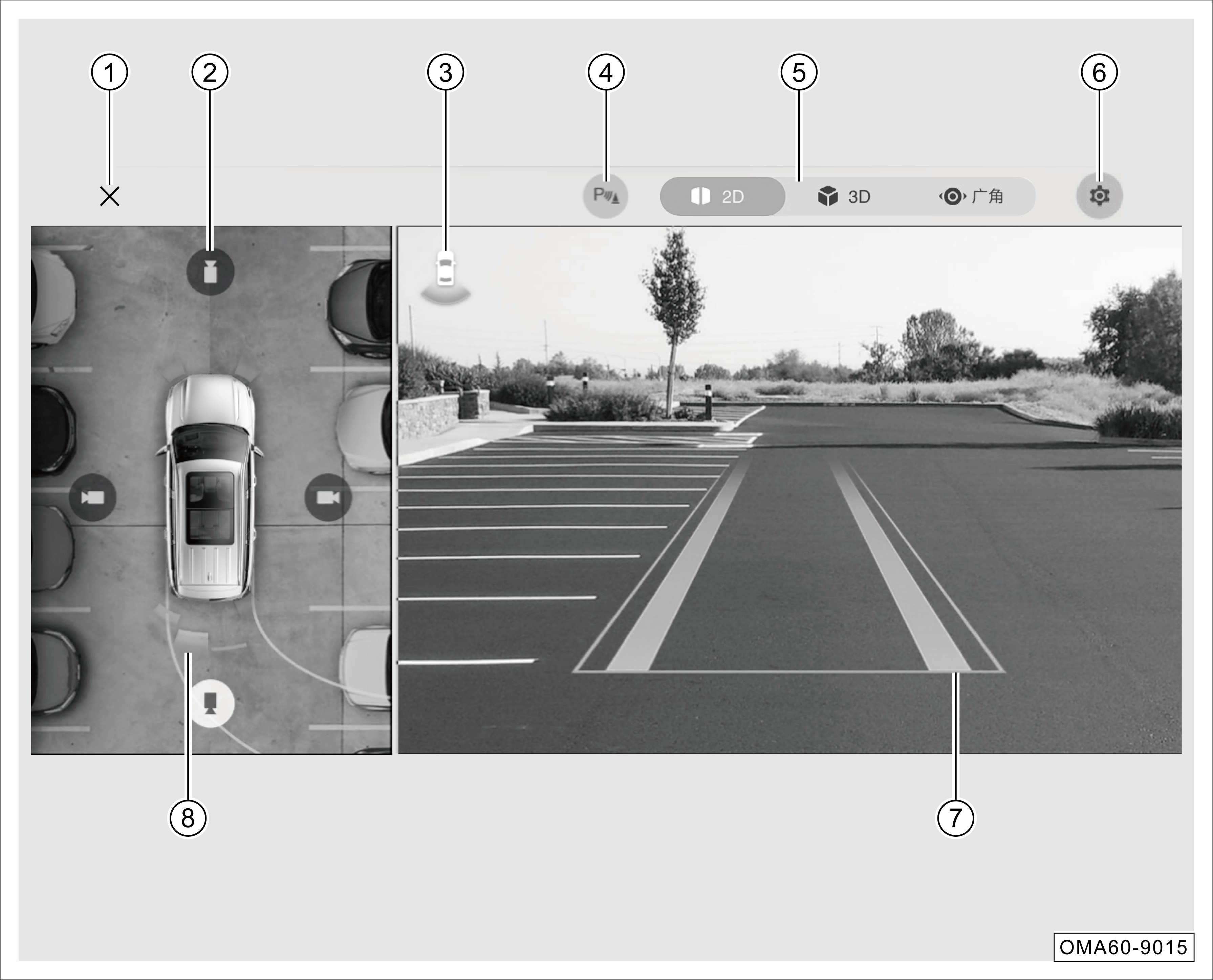

界面说明

① 退出

② 视图切换软按键

③ 当前视图方向

④ 雷达报警音开关

⑤ 2D/3D/广角视图切换

⑥ 设置

⑦ 轨迹线

⑧ 雷达感应区域

提示: 不同配置的车型全景显示界面和功能会有差异，请以实车为准。

全景泊车系统设置：

点击设置按键⑥，进入全景泊车设置界面，可对以下选项进行设置：

轨迹线：开启或关闭360全景影像区域和实景区域的车道轨迹线。
P挡退出：从R挡切换到P挡后，可选择立刻退出或者延时30s退出界面。
透明底盘：开启或关闭透明车身功能。
雷达激活全景：开启或关闭雷达激活功能，开启后，当车速≤20km/h时，雷达检测到障碍物后发出报警音自动进入全景界面。
转向灯激活全景：开启或关闭左/右转向灯切换左/右视角功能。开启后当车速≤20km/h时，开启左/右转向灯可进入全景界面并显示相应时间，转向灯复位后自动退出全景。
移动障碍物可见(仅适用于融合泊车车型)。

提示: 不同配置的车型全景泊车设置项会有差异，请以实车为准。

摄像头分布

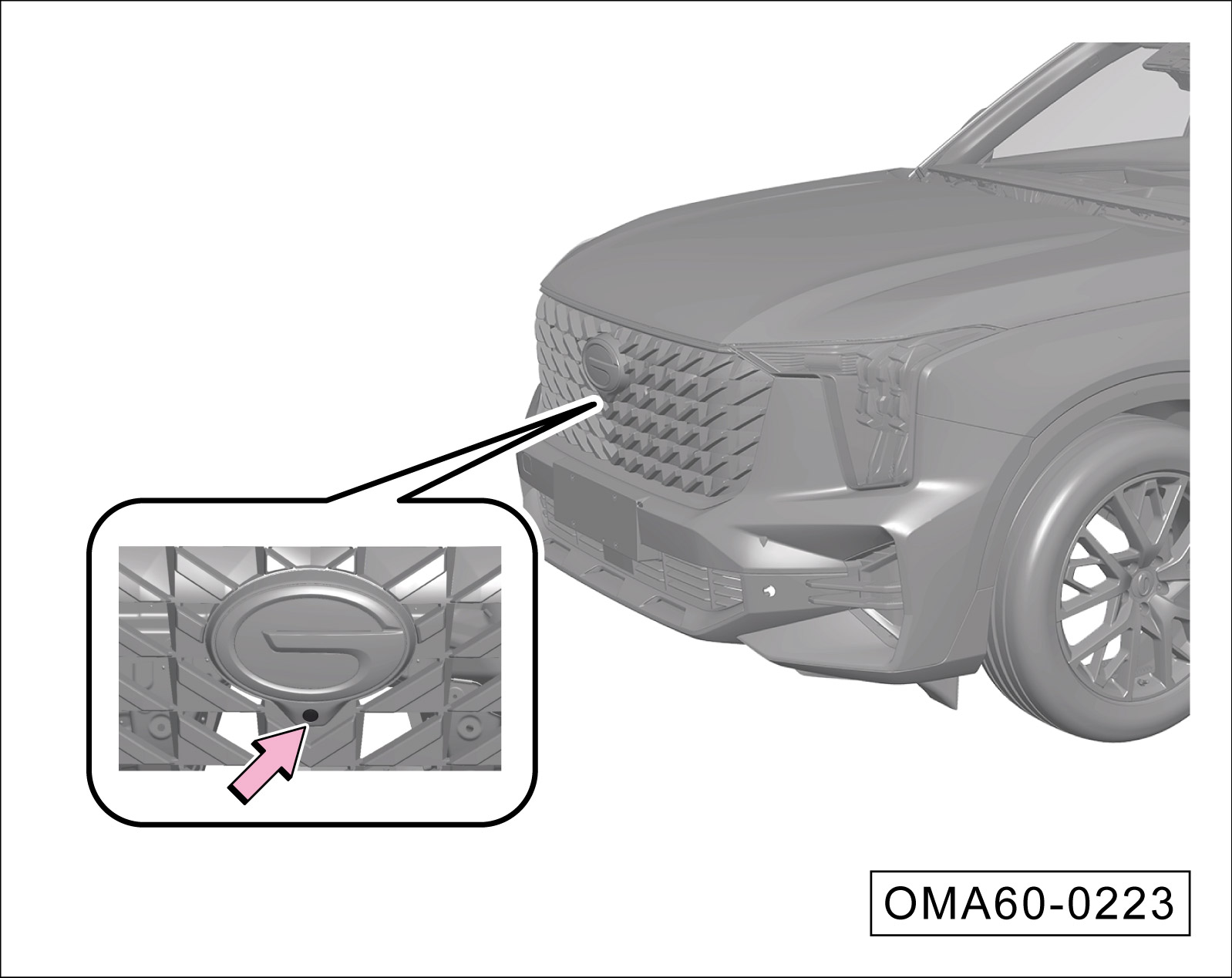

前摄像头安装在前车标下方。

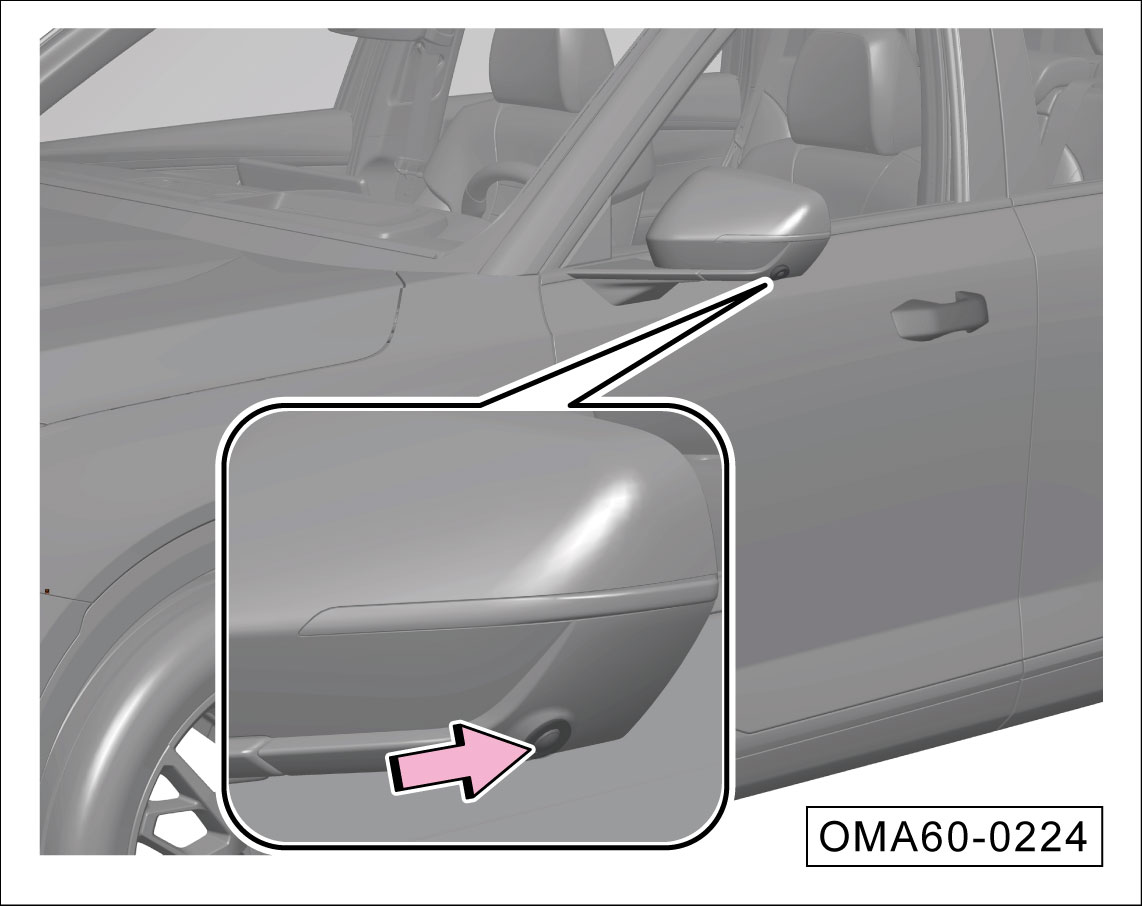

左/右摄像头分别安装在左/右侧外后视镜。

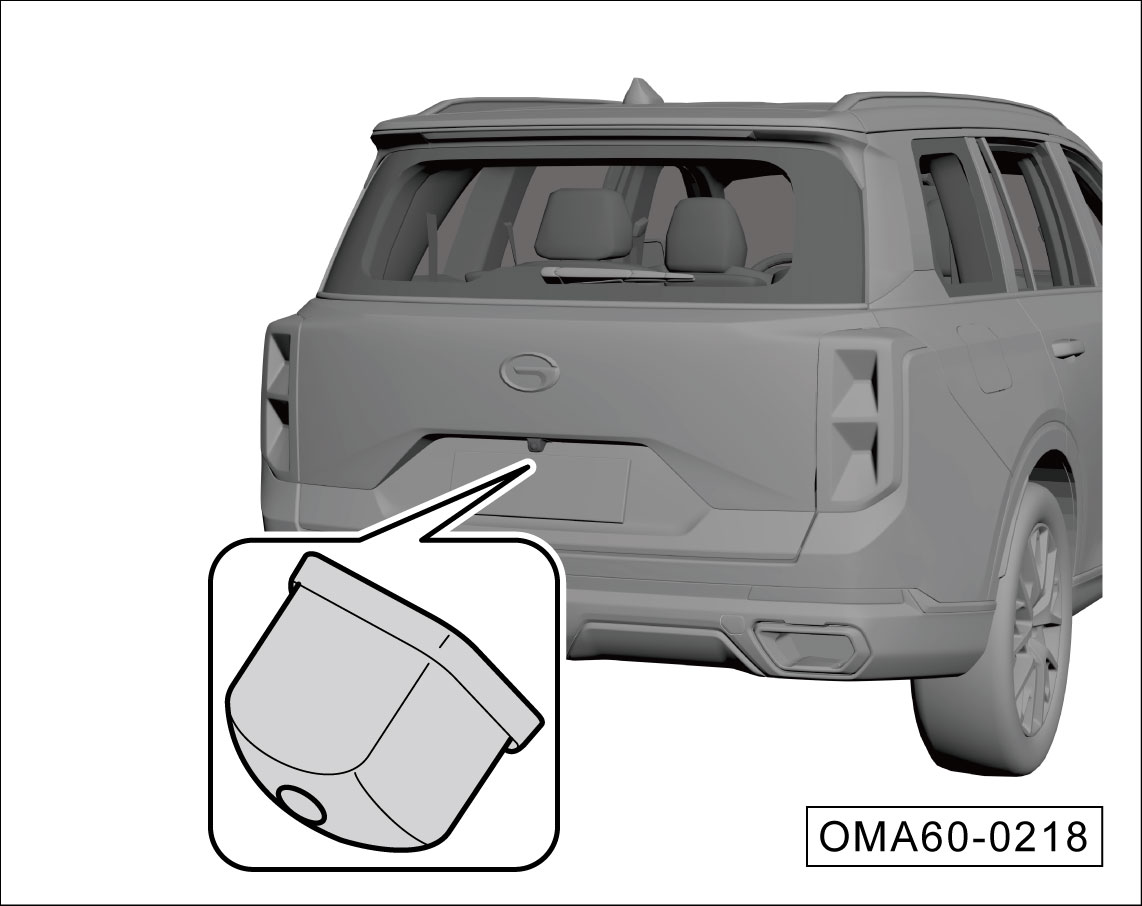

后视摄像头安装在牌照灯旁。

提示:

为保证摄像头正常工作：

请保持摄像头表面清洁，无冰雪、积水、尘土等异物附着。
当发现摄像头表面附着异物时，请用软布擦拭或用水(低水压)清洗，并且清洗时要与摄像头保持至少30cm的距离。
不可用高压清洗器正对摄像头清洗，不可使用具有磨损性或尖锐物体清洁摄像头。

注意:

功能局限：

当摄像头无法正常工作时，依赖于摄像头提供识别信息的功能会受限，同时摄像头的识别范围是有限的，无法识别在识别极限以外的目标。
当外界环境不良，导致摄像头视野不清晰时，会影响摄像头的识别能力。

注意:

以下情况会导致摄像头无法识别到目标、识别延迟或识别错误：

照明条件差（昏暗、低光照）或者能见度差(因大雨、大雪、浓雾等造成)。
摄像头朝向光源直射方向或者光照强度不足。
光线急剧变化(如进出隧道)。
因天气条件（大雨、雪、雾、酷热或极寒温度）干扰摄像头工作。
摄像头表面被冰雪、结霜、雨雾、积水、尘土等异物附着。
道路凹凸不平导致本车颠簸或晃动。
摄像头视野被遮挡住。

以上示例、警告、限制未尽述影响摄像头传感器正常工作的所有情况。

警告:

摄像头仅辅助使用，摄像头无法在所有驾驶情况或交通、天气与路况下完全正常工作，当车辆所处环境复杂或状况不良，应谨慎驾驶且始终对驾驶安全负责。
前后牌照板不可以加装牌照框或其他物体，避免干涉到摄像头和雷达等传感器。

警告:

禁止私自更换、改装、加装摄像头，仅可使用广汽传祺汽车有限公司原厂或认可的摄像头，否则可能导致相关功能无法正常使用，由此导致的直接或间接损失，广汽传祺汽车有限公司不承担任何责任。

全景视频行车记录仪*

音响系统应用菜单带有行车记录功能APP，需在右侧USB插口插入U盘后，行车记录中的实时影像、相册及设置功能方可操作，通过采集车辆前、后、左、右四个方向的视频并进行处理合成，在音响系统显示屏上进行显示及回放，记录的视频信息储存于U盘中。

开启行车记录

整车电源在“ON”挡位时，系统后台默认开始视频录制（安装好U盘，且系统设置项中开启循环录制开关），用户可通过以下两种方式进入行车记录界面：

通过点击音响系统菜单栏图标，进入系统应用菜单界面，点击“行车记录”图标开启功能。

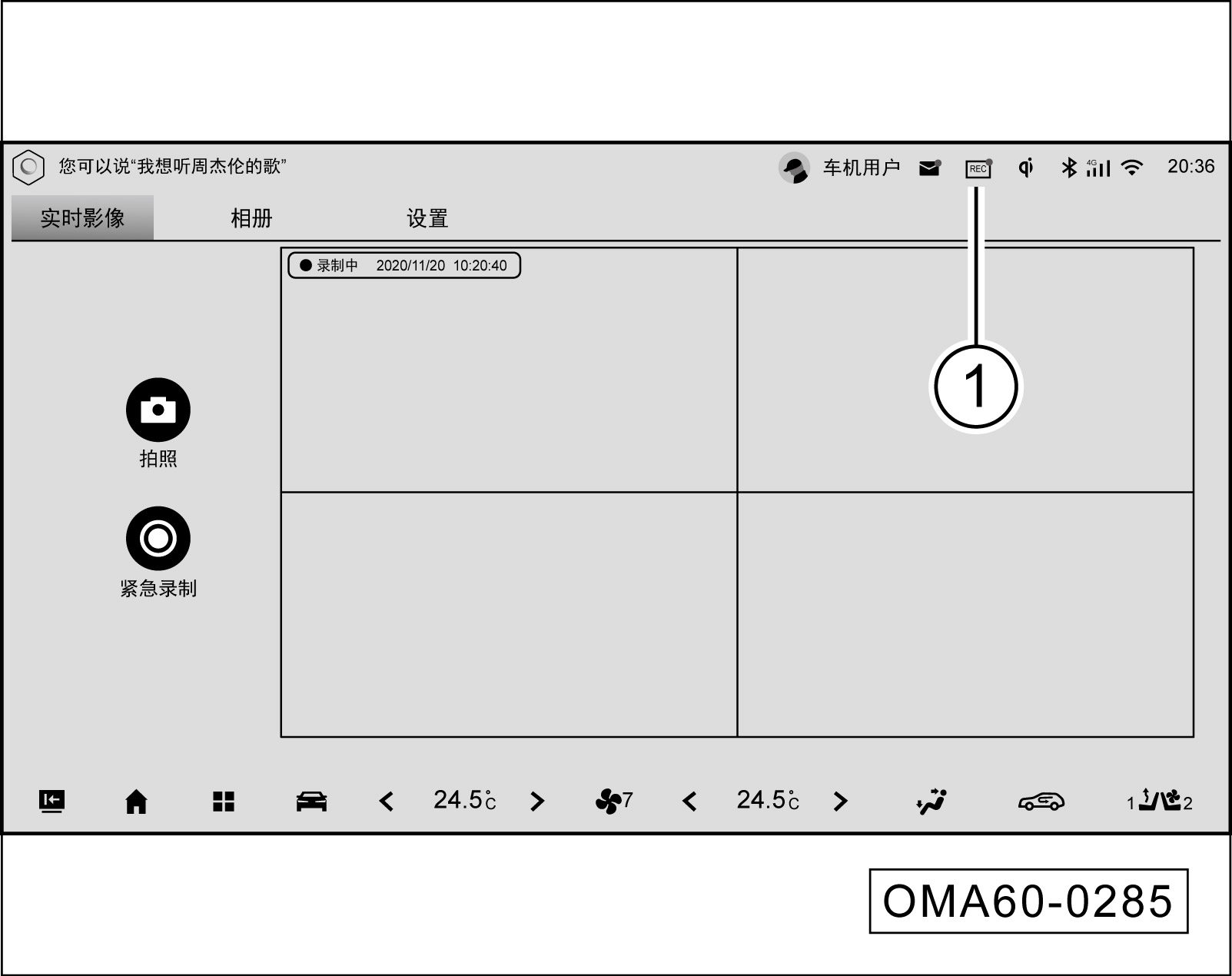

通过点击音响系统界面右上方状态栏图标①开启。

提示: 原车不带行车记录U盘，用户需安装U盘后方可正常使用行车记录功能。

界面说明

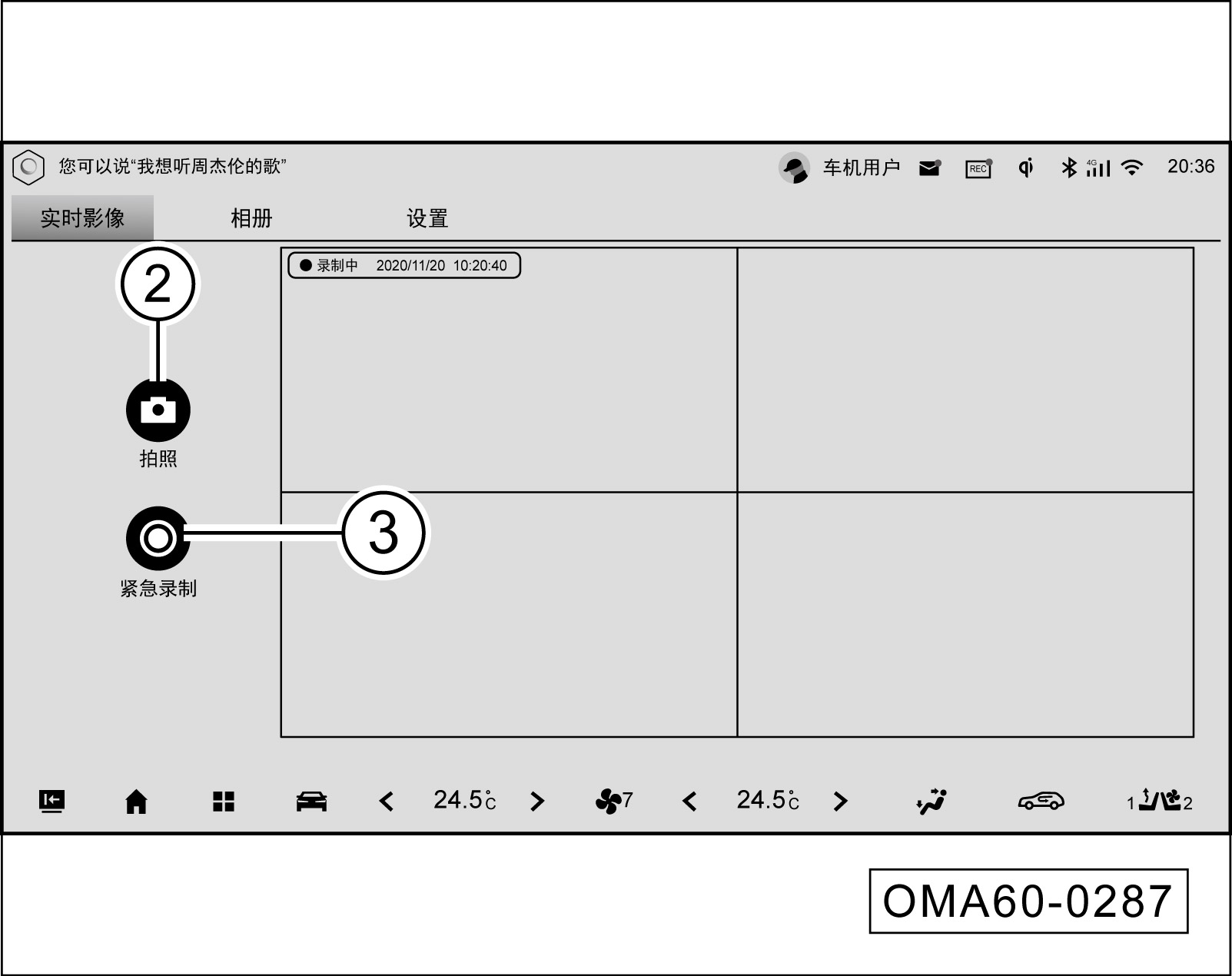

实时影像功能区

当前车辆全景影像实时显示。
点击“拍照”软按键②，可对当前实时影像进行拍照记录，并保存在“相册→照片”中。
点击“紧急录制”软按键③，可自动录制15s视频并保存在“相册→加锁视频”中。

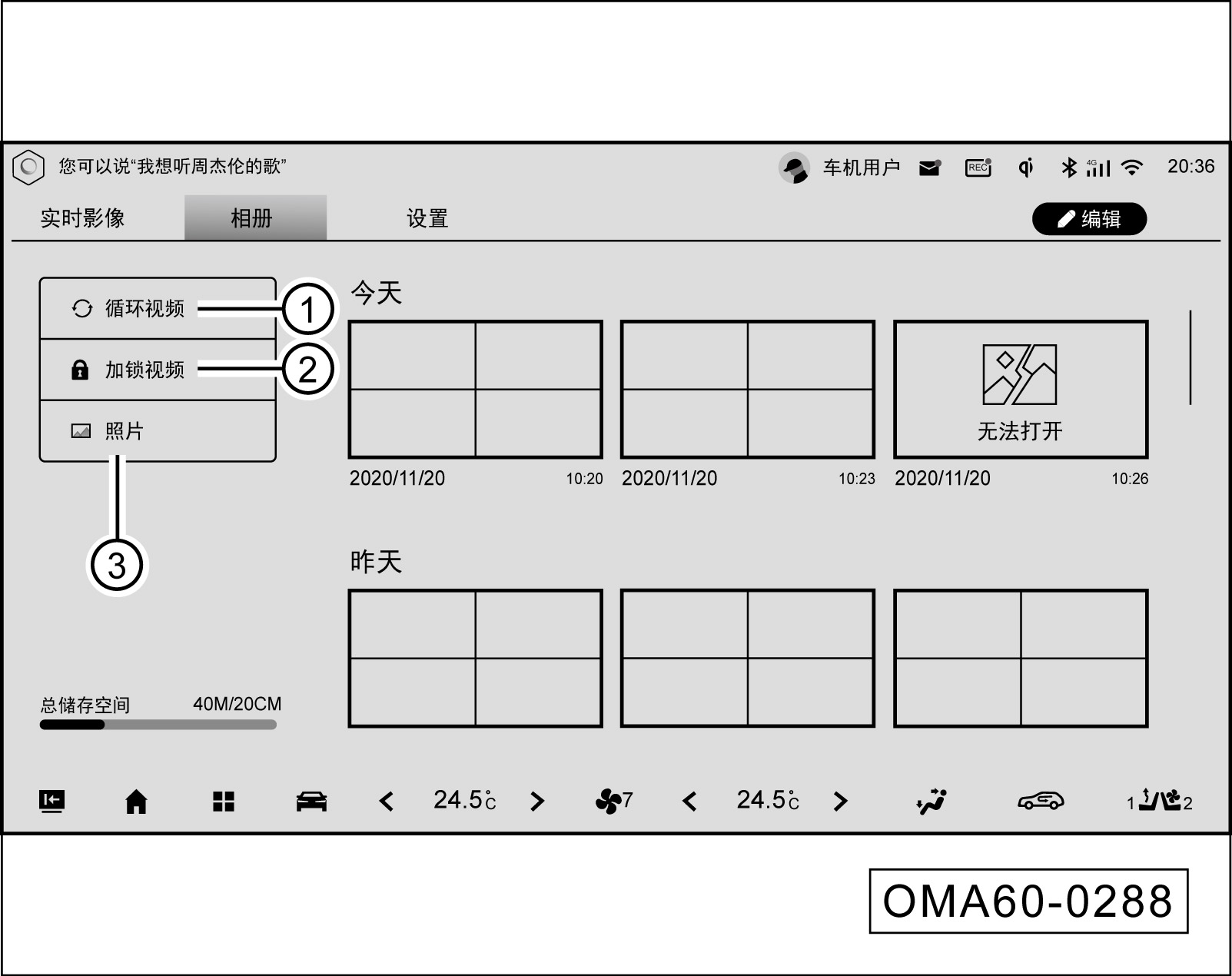

相册功能区

“循环视频”①是自动录制保存的视频，可选中视频进行回放等操作。
“加锁视频”②是紧急录制保存的视频，可进行视频回放操作。
“照片”③是点击拍照后保存的图片，可对列表中的照片进行删除操作。

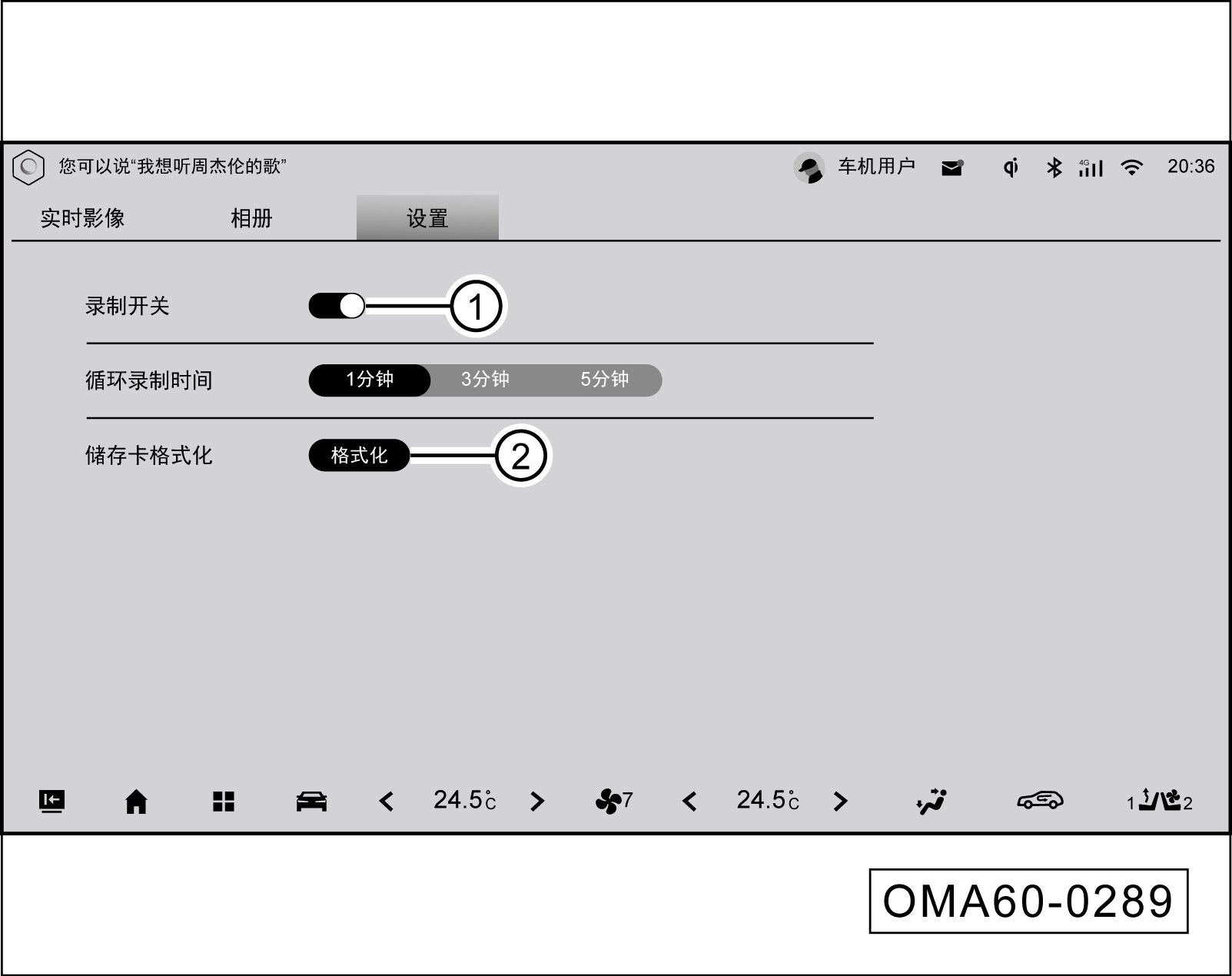

设置功能区

录制开关：点击软按键①系统自动进行循环录制并保存。
循环录制时间：可手动进行设置。
储存卡格式化：点击“格式化”软按键②，进行格式化设置。
