全景泊车系统

全景泊车系统可以通过实时影像为驾驶员提供车辆周边环境信息，减少行车盲区，还可结合方向盘转角和车辆尺寸等参数预测车辆运动轨迹，将其叠加于全景影像中，让驾驶员充分了解车辆行进方向，判断倒车是否安全。

全景泊车系统由四个摄像头、音响系统显示屏和运行在音响系统上的“全景影像”APP组成。通过采集车辆前、后、左、右四个方向的图像，并通过图像处理算法将其拼接为车辆周围360°环境的鸟瞰图，通过音响系统显示。

开启和关闭

通过换挡杆可开启和关闭全景泊车系统，整车电源在“ON”挡位时：

挡位切换至“R”挡时，全景泊车系统自动开启。
挡位切换出“R”挡，且驾驶员无相关操作时，默认系统会显示约30s后自动退出。

通过按键可开启和关闭全景泊车系统，整车电源在“ON”挡位时：

点击音响系统菜单栏图标进入应用菜单界面，点击“全景影像”软按键，全景泊车系统开启；在全景界面点击“退出”软按键，全景泊车系统退出。
短按副仪表板按键，按键指示灯点亮，全景泊车系统开启；再次短按该按键，按键指示灯熄灭，全景泊车系统退出。

通过“左/右转向拨杆”开启和关闭。整车电源在“ON”挡位时：

拨动“左/右转向拨杆”至“左转向”或“右转向”位置，全景泊车系统开启；拨动“左/右转向拨杆”至“中间”位置，全景泊车系统自动退出。
该功能可在全景界面“设置”项中设置“开启”或“关闭”。

当“雷达探测障碍物”时自动开启和关闭。整车电源在“ON”挡位时：

当雷达探测到障碍物时，全景泊车系统自动开启；当雷达探测到障碍物消失时，全景泊车系统自动退出。
该功能可在全景界面“设置”项中设置“开启”或“关闭”。

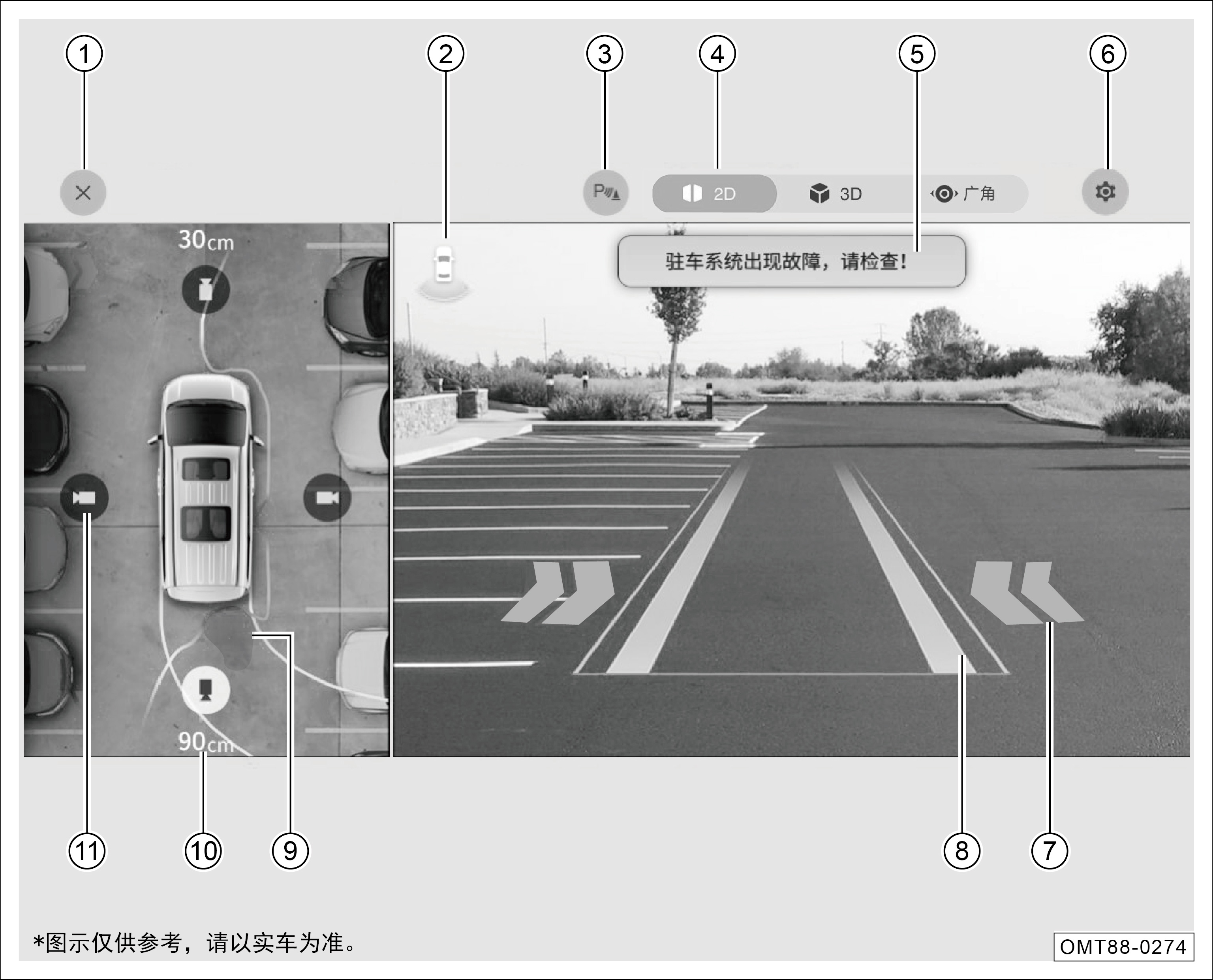

界面说明

① 退出

② 当前视图方向

③ 雷达报警音开关

④ 2D/3D/广角视图切换

⑤ 消息弹窗

⑥ 设置

⑦ 后方穿行预警

⑧ 轨迹线

⑨ 雷达感应区域

雷达距离显示

视图切换软按键

提示:

全景泊车系统开启时，音响系统开始显示车辆四周拍摄的画面，并在画面上显示一些辅助线和雷达提示信息。
若车辆前进车速大于20km/h时，系统将自动关闭。
车辆处于非“R”挡且系统激活时间大于30s时，系统将自动关闭（车速为零时）。
若音响系统未完全开启时，无法正常使用系统。

提示:

变速器换挡杆在“R”挡位时，图像显示区默认为后视单视图。
变速器换挡杆在非“R”挡位时，图像显示区默认为前视单视图。
消息弹窗仅在有消息时显示，其他时候不显示。
打左转向灯时，图像显示区切换为左视单视图；打右转向灯时，图像显示区切换为右视单视图。
在全景界面，可通过“视图切换”软按键手动切换视角，图像显示区显示对应视图。

摄像头分布

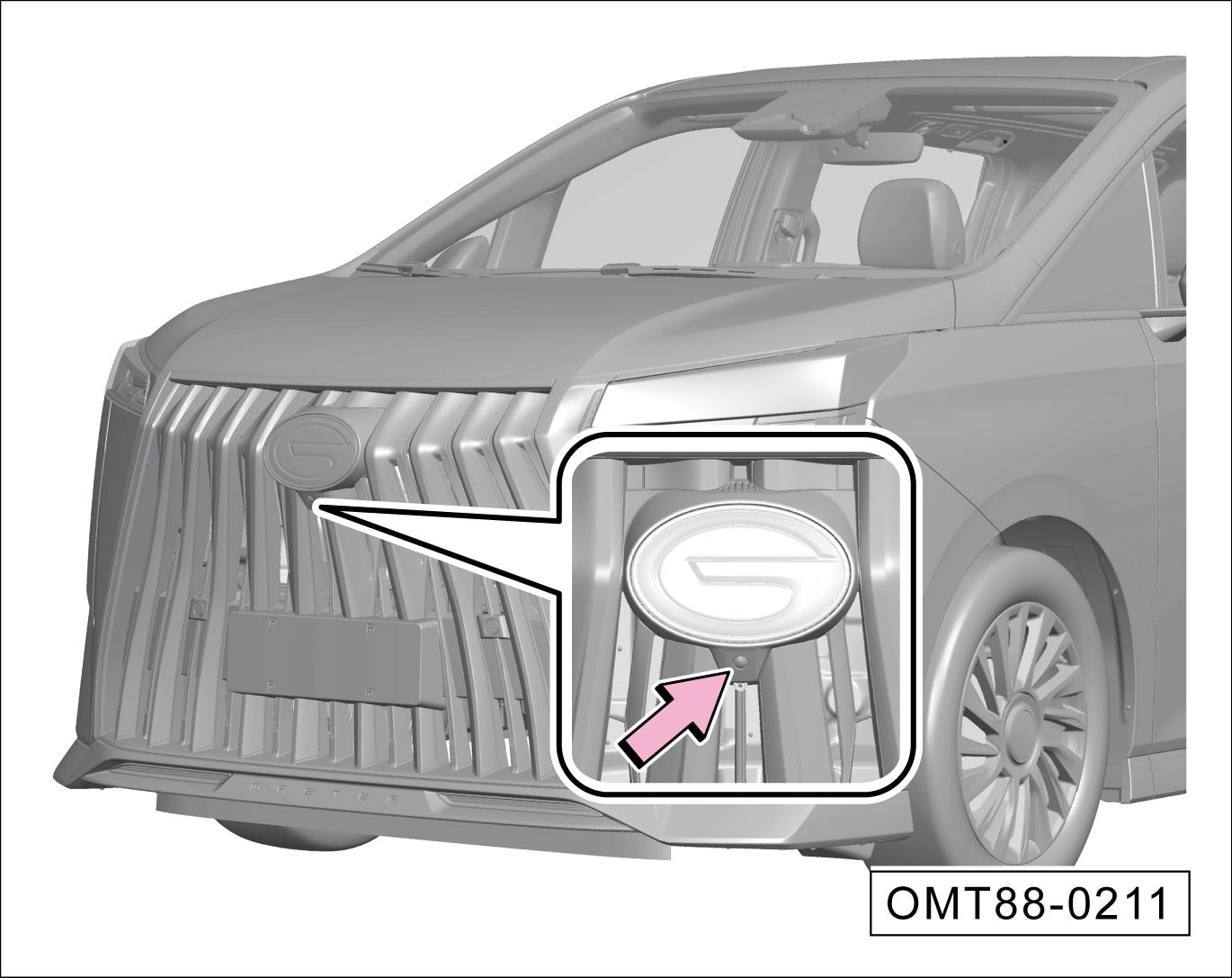

前摄像头安装在前中网车标下方。

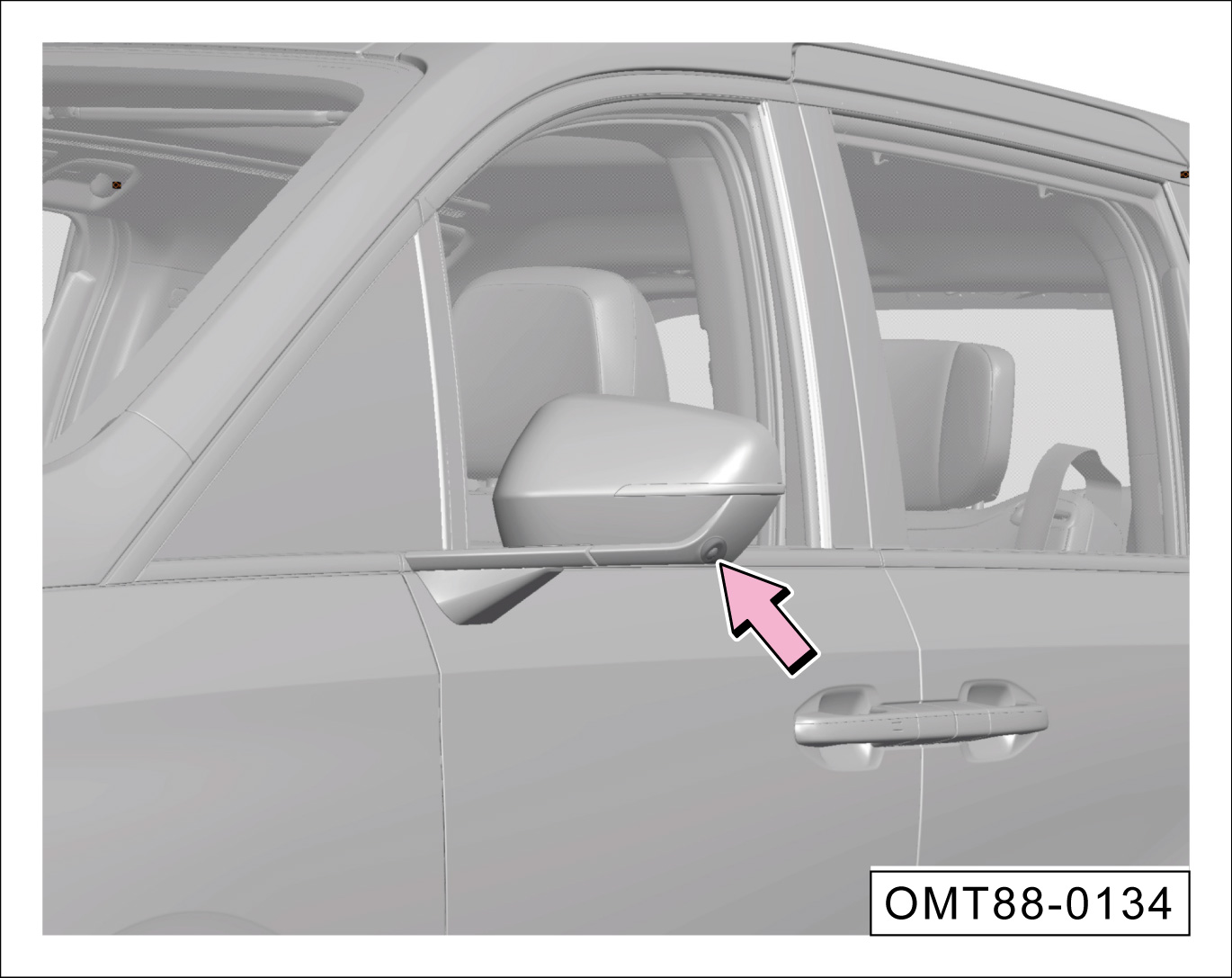

左/右摄像头分别安装在左/右侧外后视镜。

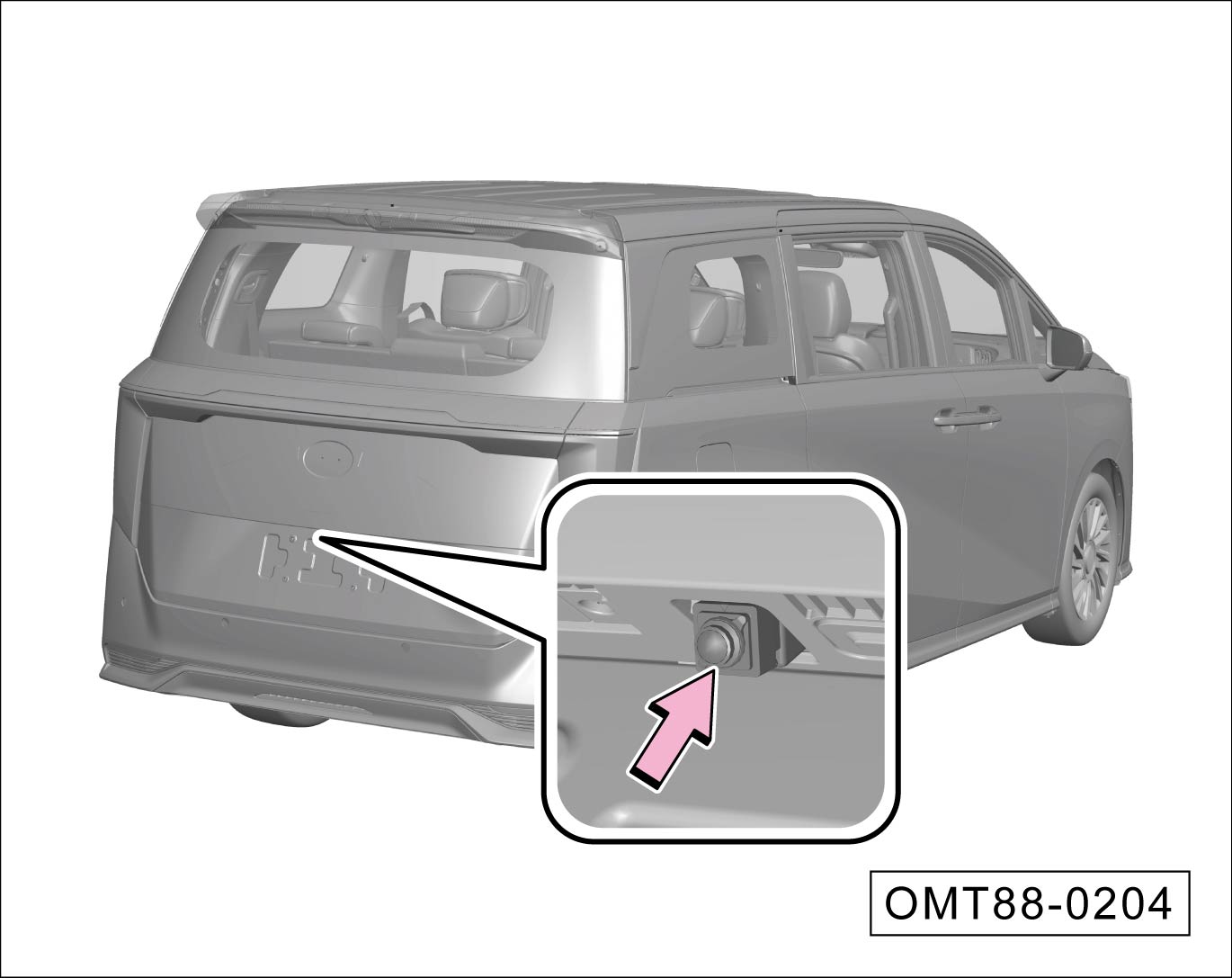

后视摄像头安装在牌照灯旁。

注意:

请保持摄像头表面清洁。
不要用高压清洗器对摄像头进行长时间清洗，并且清洗时要与摄像头保持至少30cm的距离。

行车记录仪

行车记录功能可实现车辆在行车过程中的视频录制与拍照并将视频或照片存储在U盘中，视频或照片文件可辅助您在需要时查看过往信息。

提示:

原车不带行车记录U盘，需安装U盘后方可正常使用行车记录功能。
行车记录功能请使用正规渠道购买的U盘，并确保该U盘仅用于行车记录存储，劣质U盘可能存在标称读写速度与实际不符等问题。使用劣质U盘或混用U盘会导致影像丢失、损坏或行车记录功能无法使用。
U盘规格需在（64~256）G，USB3.0及以上且U盘写入速度不低于7MB/s。

以下条件全部满足后可开启DVR录制功能：

整车电源在“ACC”或“ON”挡位。
行车记录仪系统正常（无故障提示）。
点击音响系统应用菜单“行车记录”APP或音响系统主界面右上角图标进入行车记录仪界面。将U盘连接到副仪表下方USB 2口（首次连接将提示格式化，点击“确认”后进行格式化操作并开始录制，点击“取消”按键后将不进行DVR录制）。
在行车记录仪设置界面中把“录制开关”打开。

提示:

U盘为易损耗品，请至少每半年更换一次，以确保行车记录仪功能正常使用。
仅支持使用分区格式为EXFAT的U盘，非上述格式的U盘需主动对U盘进行一次格式化。格式化会删除U盘中的所有文件，请在格式化前保存好资料。
DVR功能可与行车视频限制开关进行关联。若行车视频限制功能开启后，车辆行驶过程中将无法查看录制的视频，车辆静止后可查看；若行车视频限制功能关闭后，车辆行驶过程中或静止时对查看录制的视频不做限制。
播放录制的视频/照片过程中DVR将无法进行录制，需退出视频/照片播放后才可进行录制。

注意:

USB 2口为行车记录功能专用输出口，请勿外接转换插头，拓展坞等其他设备，容易造成视频丢失等问题。
行车录像过程中，请尽量避免紧急下电，会导致正在录制的视频无法保存或播放。
行车记录视频存储于U盘中，请勿直接拔出U盘，如需拔出请先点击设置选项中的安全移除，否则将导致视频数据损坏或丢失。
行车记录开启后，循环视频会循环录制，存储容量达到系统设定容量上限时会覆盖时间最早的视频。为保障重要视频不被覆盖，必要时请及时将重要视频导出至其它设备。

注意:

为了您的行车安全，在车辆行驶过程中，视频回放将无法使用，属于正常现象。
当行车记录仪功能识别到U盘异常时会有提醒，请参照提醒进行U盘格式化或更换U盘，前三次提示时可通过U盘格式化操作，超过三次以上提醒建议更换U盘。
录制过程中如有锁车下电、U盘弹出、清除视频、格式化或视频回放等操作会导致循环录制中断，中断前一个视频可能不足设置时长属于正常现象。
音响系统USB 1口支持蓝牙适配器，USB 2口支持行车记录功能使用，未按要求使用可能会导致行车记录和副驾耳机功能异常。

注意:

确保功能使用正常，行车记录仪界面可使用空间显示数值会小于存储卡容量（总可用空间×5%或者1G，≥1G，按最大的算），属于正常现象。

图标状态

符号	颜色	状态	含义
	白色	录制中	行车记录仪正在录制中
	灰色	关闭	行车记录仪处于关闭状态
	灰色	不可用	行车记录仪处于不可用状态，需检查U盘状态

界面说明

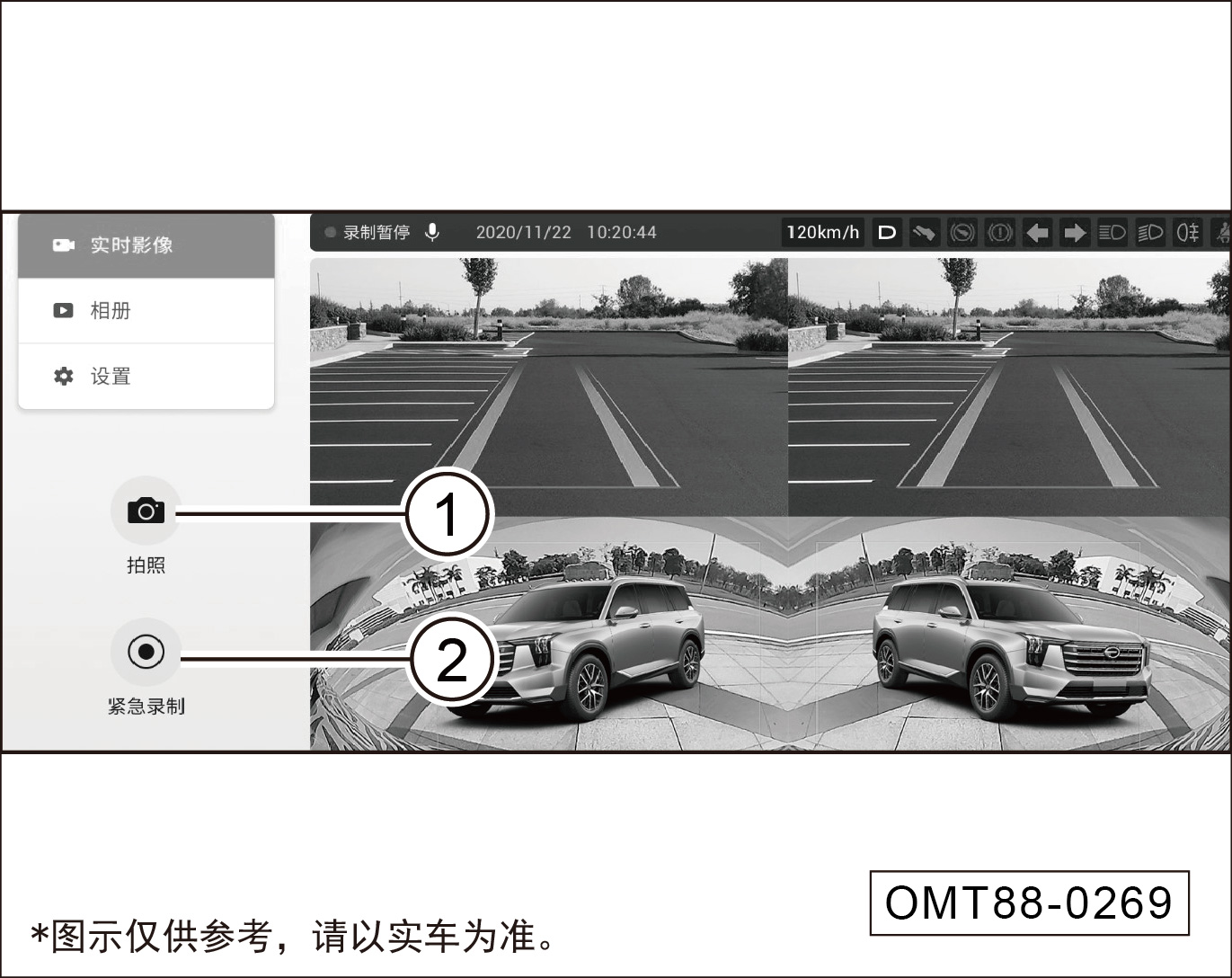

实时影像功能区

当前车辆全景影像实时显示。
点击“拍照”按键①，可对当前实时影像进行拍照记录，并保存在“相册→照片”中。
点击“紧急录制”按键②，可自动录制视频并保存在“相册→加锁视频”中。

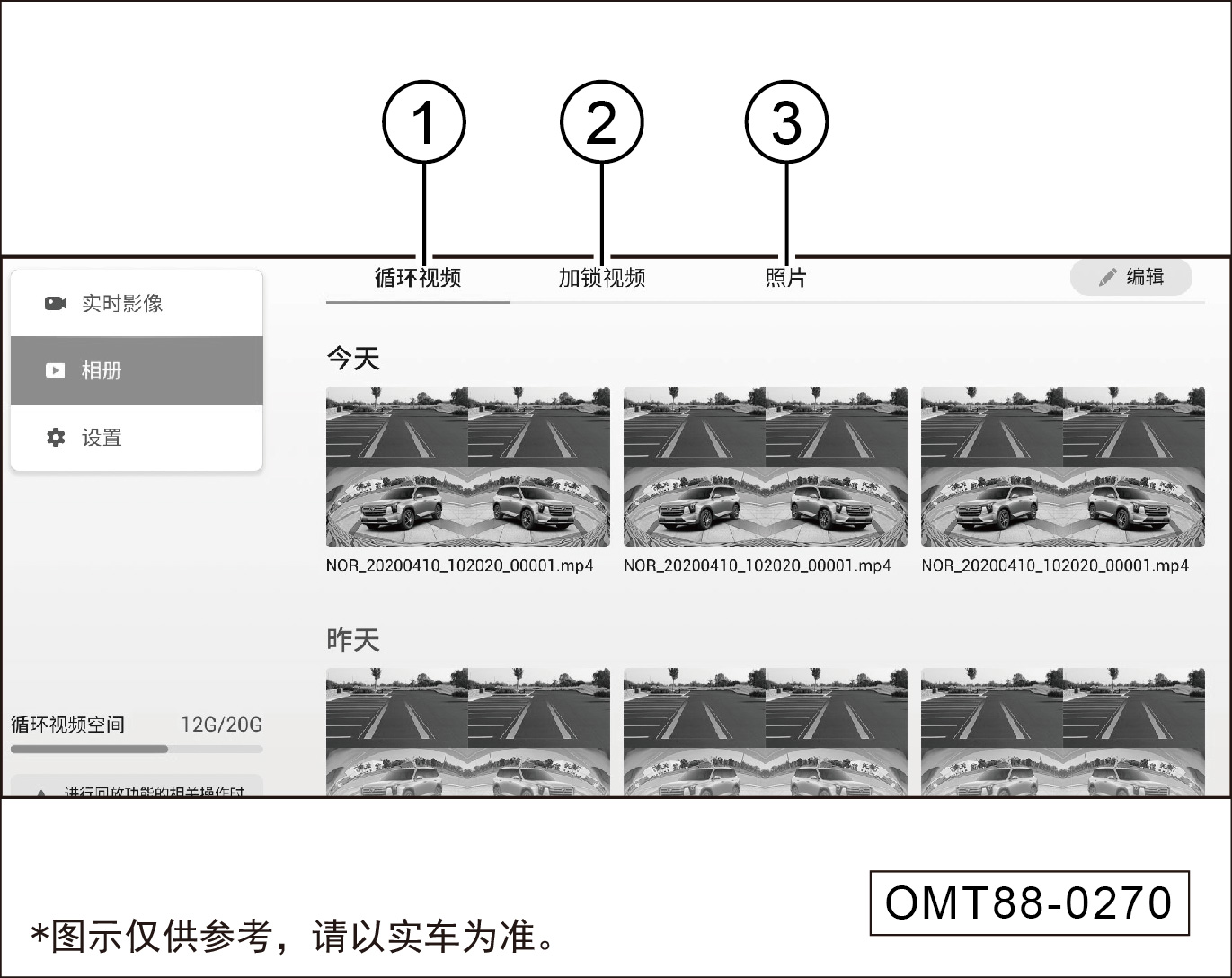

相册功能区

①：“循环视频”是自动录制保存的视频，可选中视频进行回放等操作。
②：“加锁视频”是紧急录制保存的视频，可进行视频回放操作。
③：“照片”是点击拍照后保存的图片，可对列表中的照片进行删除操作。

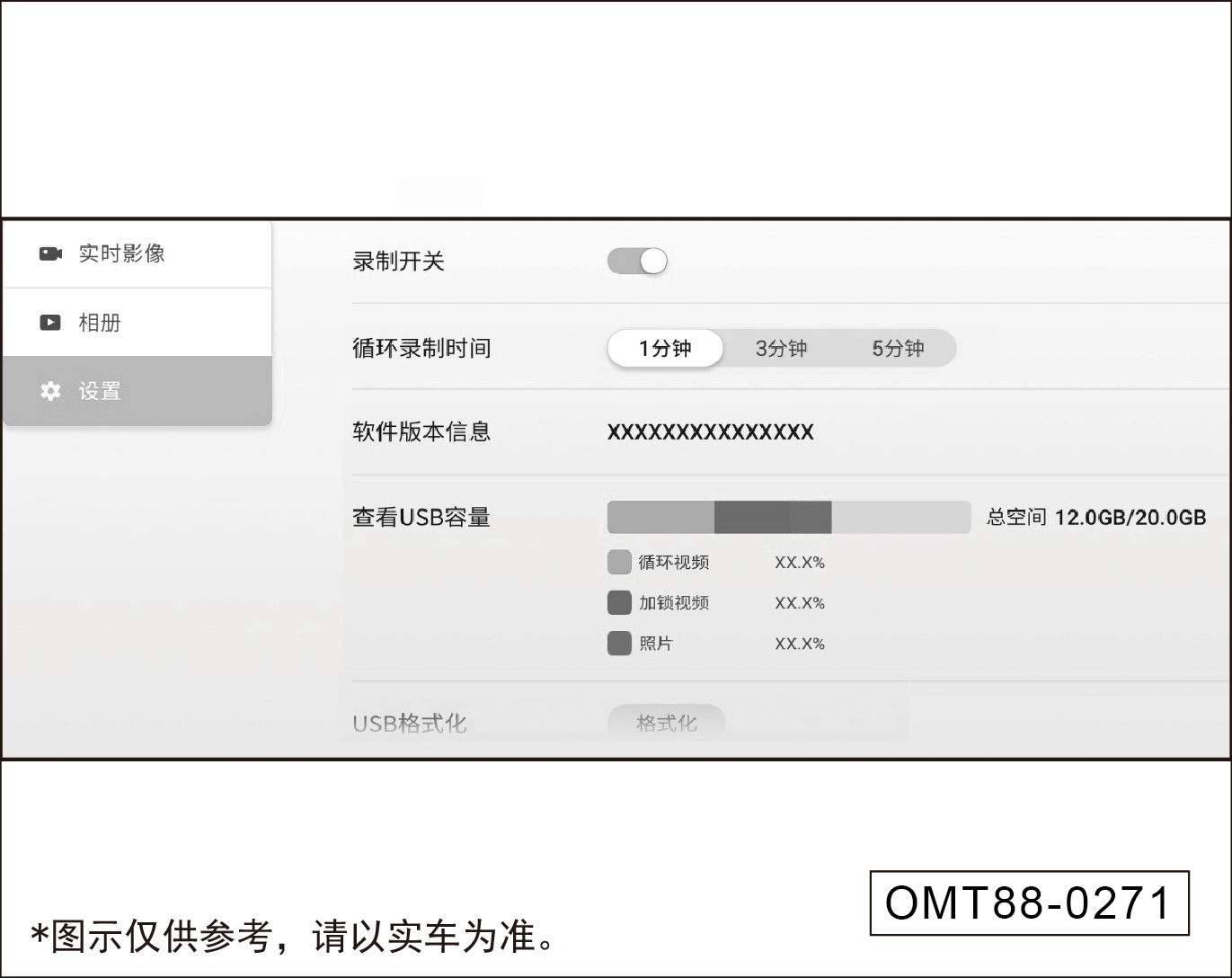

设置功能区

设置项中有录制开关、循环录制时间、软件版本信息、查看USB容量、USB格式化、移除USB等。

录制开关：开启后自动进行循环录制并保存。
循环录制时间：可设置循环录制时间。
USB格式化：点击“格式化”软按键，进行格式化设置。

提示: 显示界面说明仅供参考，如有差异，请以实车为准。
