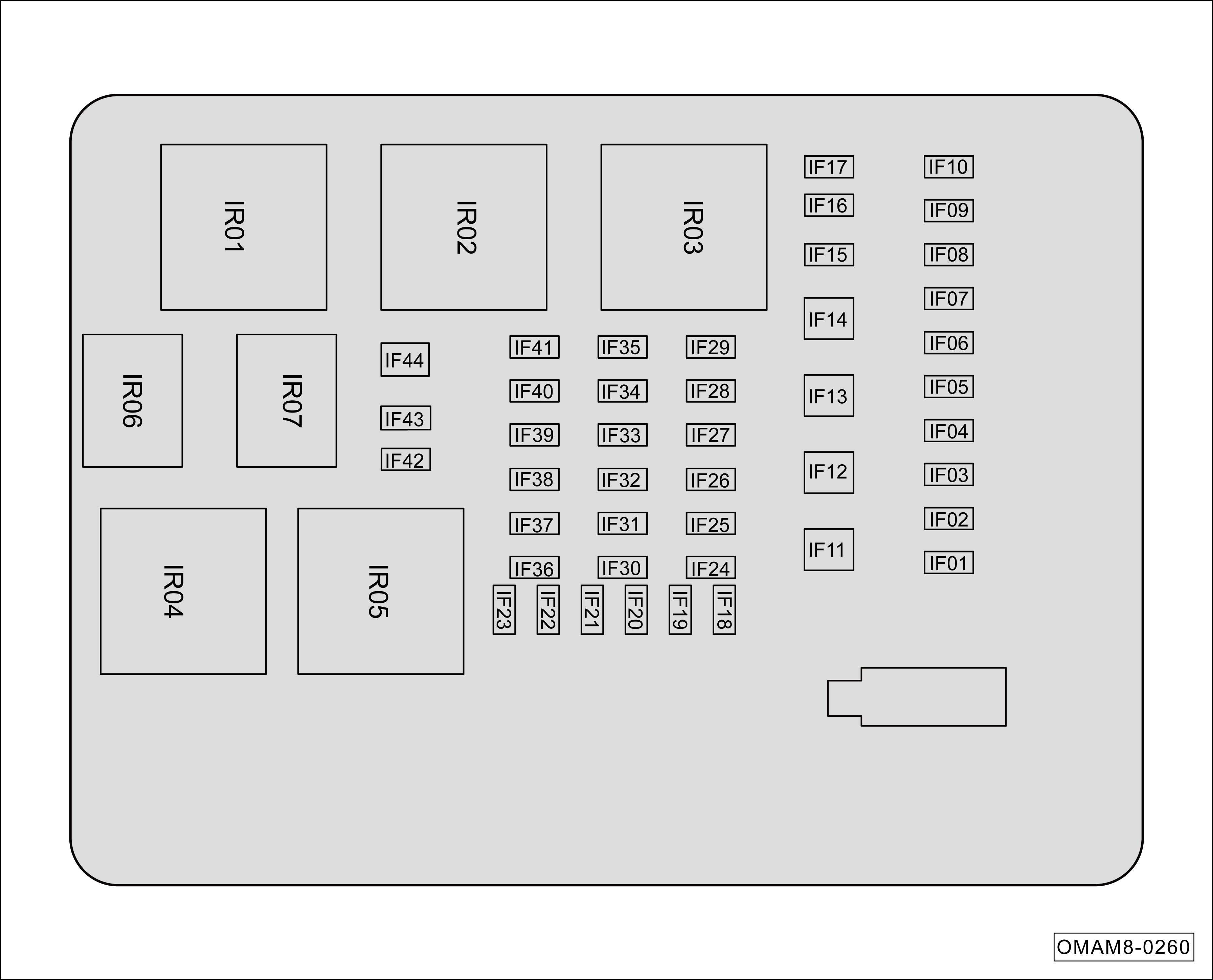

IF01
|
SHORT PIN
|
短接片
|
|
IF02
|
20A
|
车身控制单元（车门锁电源）
|
|
IF03
|
7.5A
|
网关控制单元/无匙启动与智能进入系统控制单元
|
|
IF04
|
10A
|
车身控制单元（转向灯）
|
|
IF05
|
30A
|
IG1 继电器
|
|
IF06
|
20A
|
车身控制单元（灯光电源）
|
|
IF07
|
25A
|
二排右座椅插接件A*/右前座椅插接件A
|
|
IF08
|
7.5A
|
无匙启动与智能进入系统控制单元
|
|
IF09
|
15A
|
前部音响控制单元
|
|
IF10
|
15A
|
车身控制单元
|
|
IF11
|
30A
|
DCDC变换器
|
|
IF12
|
30A
|
电动掀背门控制单元*
|
|
IF13
|
30A
|
左侧滑移门控制单元*
|
|
IF14
|
30A
|
右侧滑移门控制单元*
|
|
IF15
|
25A
|
左前座椅插接件A/二排左座椅插接件A*
|
|
IF16
|
7.5A
|
前鼓风机继电器/后鼓风机继电器/电子防炫目内后视镜*/无匙启动与智能进入系统控制单元/除雾继电器
|
|
IF17
|
7.5A
|
换挡杆模块/仪表12.3英寸显示屏*/后中央控制面板/组合仪表*
|
|
IF18
|
20A
|
车身控制单元（右后车窗升降器）
|
|
IF19
|
15A
|
车身控制单元（雨刮洗涤电机）/车身控制单元（后雨刮电机电源）
|
|
IF20
|
20A
|
车身控制单元（左后车窗升降器电机）
|
|
IF21
|
7.5A
|
后视镜展开继电器/后视镜折叠继电器
|
|
IF22
|
20A
|
电动天窗遮阳帘*/电动天窗控制单元*
|
|
IF23
|
10A
|
二排右座椅插接件A（座椅按摩控制器电源）*/二排左座椅插接件A（座椅按摩控制器电源）*
|
|
IF24
|
15A
|
方向盘加热*
|
|
IF25
|
20A
|
USB_TYPE_C接口
|
|
IF26
|
7.5A
|
后视镜调节开关（不带记忆功能）*/二排右座椅插接件A(ACC电源)*/USB5V电源*/前部音响控制单元/记忆座椅及记忆后视镜控制单元*
|
|
IF27
|
20A
|
行李箱12V 电源
|
|
IF28
|
25A
|
前排12V 电源/后USB5V电源
|
|
IF29
|
7.5A
|
车身控制单元/无匙启动与智能进入系统控制单元/手机无线充电模块*
|
|
IF30
|
7.5A
|
右前组合灯/左前组合灯/全景泊车控制单元*/倒车雷达控制单元*
|
|
IF31
|
7.5A
|
雨量光线传感器*/电动天窗遮阳帘*/电动天窗控制单元*/T-BOX控制单元*/空气质量传感器*/空调控制单元*/等离子发生器/右前座椅接插件A/左侧滑移门控制单元*/右侧滑移门控制单元*/二排左座椅插接件A(座椅加热通风模块供电)*/二排左座椅插接件A(座椅按摩控制器供电)*/二排右座椅插接件A（座椅按摩控制器供电）*/前中央控制面板
|
|
IF32
|
7.5A
|
后中央控制面板/组合仪表*/前部音响控制单元/左仪表台开关组
|
|
IF33
|
7.5A
|
网关控制单元/车身控制单元/电动助力转向控制单元/换挡杆模块/DCDC变换器/执行器控制模块/转向角速度传感器/无匙启动与智能进入系统控制单元
|
|
IF34
|
10A
|
安全气囊控制单元
|
|
IF35
|
7.5A
|
电子稳定性与驻车控制模块/制动开关/发动机控制单元/自动变速器控制单元
|
|
IF36
|
7.5A
|
OBD诊断接口/OBD诊断接口1
|
|
IF37
|
7.5A
|
手机无线充电模块*
|
|
IF38
|
7.5A
|
左前门集控开关/驾驶员侧门把手开关
|
|
IF39
|
7.5A
|
智能氛围灯控制单元*/香氛模块*/空调控制单元*/电动掀背门关闭开关*/左侧滑移门控制单元*/电动掀背门控制单元*/记忆座椅及记忆后视镜控制单元*/左前座椅插接件A/右侧滑移门控制单元*/右前座椅插接件A
|
|
IF40
|
10A
|
多功能触摸显示屏/T-BOX控制单元*/前中央控制面板
|
|
IF41
|
10A
|
自动变速器控制单元
|
|
IF42
|
—
|
—
|
|
IF43
|
7.5A
|
外后视镜加热器*
|
|
IF44
|
30A
|
后除雾加热器
|
|
IR01
|
—
|
IG2继电器
|
|
IR02
|
—
|
ACC继电器
|
|
IR03
|
—
|
IG1继电器
|
|
IR04
|
—
|
—
|
|
IR05
|
—
|
除雾继电器
|
|
IR06
|
—
|
后视镜折叠继电器
|
|
IR07
|
—
|
后视镜展开继电器
|
