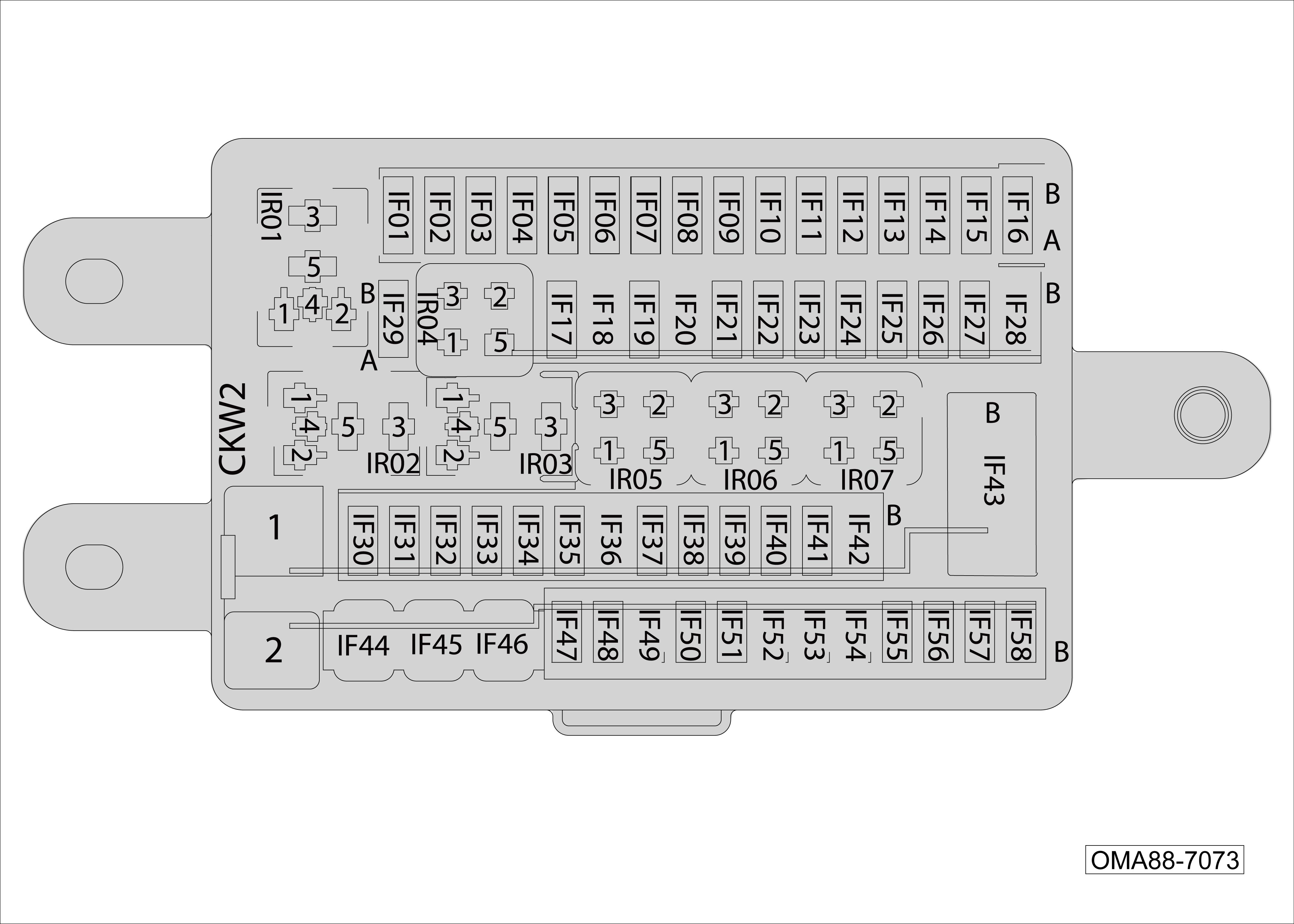

IF01
|
—
|
—
|
|
IF02
|
7.5A
|
集成式车身控制模块/大灯手动调节开关*/网关控制器/逆变器
|
|
IF03
|
7.5A
|
音响控制单元*/智能手机无线充电模块*/驾驶员状态监测ECU*/左侧USB充电接口/右侧USB充电接口/第二排左侧座椅接插件
|
|
IF04
|
20A
|
后排12V电源
|
|
IF05
|
20A
|
第二排右侧座椅接插件/后排USB接口
|
|
IF06
|
15A
|
电池冷却风扇
|
|
IF07
|
10A
|
整车控制器
|
|
IF08
|
20A
|
音响控制单元
|
|
IF09
|
20A
|
左前座椅接插件
|
|
IF10
|
10A
|
香氛模块/冷暖杯托开关/智能蓝牙模块/智能手机无线充电模块*/空调控制器/网关控制器/左前座椅接插件/第二排左侧座椅接插件/后排中央控制面板/雨量光线传感器
|
|
IF11
|
7.5A
|
网关控制器*/T-BOX控制单元
|
|
IF12
|
20A
|
智能可变阻尼电控悬架电控单元
|
|
IF13
|
7.5A
|
自动防眩目内后视镜*/除雾继电器（ER07）/集成式车身控制模块/后鼓风机继电器（ER08）/流媒体内后视镜*/鼓风机继电器（ER05）
|
|
IF14
|
10A
|
电动水泵（空调）
|
|
IF15
|
10A
|
第二排左侧座椅接插件（二排控制器按摩电源）/第二排右侧座椅接插件（二排控制器按摩电源）
|
|
IF16
|
—
|
—
|
|
IF17
|
10A
|
安全气囊电控单元-H*/安全气囊电控单元-L*
|
|
IF18
|
7.5A
|
发动机控制单元/整车控制器
|
|
IF19
|
7.5A
|
集成式车身控制模块/T-BOX 控制单元*/组合仪表*/网关控制器/网关控制器-HEV
|
|
IF20
|
7.5A
|
制动开关
|
|
IF21
|
7.5A
|
电子稳定性与驻车控制模块/电控助力器控制单元
|
|
IF22
|
7.5A
|
电动助力转向控制单元/换挡执行器控制模块/空调控制器/智能可变阻尼电控悬架电控单元/电子驻车控制单元/冷暖杯托开关*/换挡杆模块
|
|
IF23
|
7.5A
|
第二排右侧座椅接插件/右侧滑移门控制单元/第二排左侧座椅接插件/左前座椅接插件/后排中央控制面板/电动天窗控制单元/左侧滑移门控制单元/电动遮阳帘
|
|
IF24
|
7.5A
|
散热风扇控制模块/电动空调压缩
|
|
IF25
|
7.5A
|
左后组合灯B/右后组合灯A/左后组合灯A/右前组合灯/低速提示音系统/左前组合灯/空气质量传感器*/等离子发生器
|
|
IF26
|
7.5A
|
倒车雷达ECU*/音响控制单元*/时钟弹簧*
|
|
IF27
|
—
|
—
|
|
IF28
|
15A
|
时钟弹簧（方向盘加热）*
|
|
IF29
|
—
|
—
|
|
IF30
|
20A
|
左后车窗升降器电机（带四门一键升降）
|
|
IF31
|
20A
|
集成式车身控制模块（车门锁电源）
|
|
IF32
|
20A
|
集成式车身控制模块（主电源）
|
|
IF33
|
20A
|
集成式车身控制模块（车门锁和后雨刮电源）
|
|
IF34
|
20A
|
音响控制单元*
|
|
IF35
|
7.5A
|
网关控制器
|
|
IF36
|
15A
|
集成式车身控制模块（转向灯电源）/左后组合灯B/左后组合灯A/右后组合灯A
|
|
IF37
|
10A
|
变速器控制单元/换挡杆模块
|
|
IF38
|
20A
|
右后车窗升降器电机（带四门一键升降）
|
|
IF39
|
7.5A
|
组合仪表显示屏*/组合仪表
|
|
IF40
|
20A
|
集成式车身控制模块（主灯光电源1）/左前组合灯/右前组合
|
|
IF41
|
7.5A
|
OBD诊断接口_THS/OBD诊断接口
|
|
IF42
|
20A
|
集成式车身控制模块（主灯光电源2）/左前组合灯/右前组合灯
|
|
IF43
|
暗电流开关
|
音响控制单元/左前座椅接插件/香氛模块*/冷暖杯托开关*/智能蓝牙模块/智能手机无线充电模块*/空调控制器/网关控制器/左前座椅接插件/第二排左侧座椅接插件/后排中央控制面板/雨量光线传感器
|
|
IF44
|
30A
|
电动后背门模块
|
|
IF45
|
30A
|
右前门控制模块
|
|
IF46
|
30A
|
左前门控制模块
|
|
IF47
|
20A
|
逆变器
|
|
IF48
|
7.5A
|
驾驶员状态监测ECU*/两侧后盲区监测主传感器*
|
|
IF49
|
30A
|
右侧滑移门控制单元
|
|
IF50
|
10A
|
第二排左侧座椅接插件（二排座椅控制器加热电源）
|
|
IF51
|
20A
|
左前座椅接插件（前排座椅控制模块）
|
|
IF52
|
20A
|
右前座椅接插件（电机电源）/第二排左侧座椅接插件（二排座椅控制器按摩电源）/第二排右侧座椅接插件（二排座椅控制器按摩电源）
|
|
IF53
|
15A
|
集成式车身控制模块（风窗洗涤电机电源）
|
|
IF54
|
30A
|
左侧滑移门控制单元
|
|
IF55
|
20A
|
电动天窗控制单元
|
|
IF56
|
20A
|
电动遮阳帘
|
|
IF57
|
10A
|
时钟弹簧/触摸控制屏/左侧滑移门控制单元/右侧滑移门控制单元
|
|
IF58
|
7.5A
|
副驾驶员侧门把手蓝牙传感器/智能蓝牙模块/PM2.5传感器/驾驶员侧门把手蓝牙传感器/电动后背门模块/射频接收模块
|
|
IR01
|
—
|
ACC继电器
|
|
IR02
|
—
|
自保持继电器1
|
|
IR03
|
—
|
自保持继电器2
|
|
IR04
|
—
|
IG1 继电器
|
|
IR05
|
—
|
—
|
|
IR06
|
—
|
电池冷却风扇继电器
|
|
IR07
|
—
|
IG2 继电器
|
