组合仪表

发动机转速表

发动机转速表用于指示发动机当前转速，单位为x1000rpm。

车速表

车速表用于指示车辆当前车速，单位为km/h，指示范围0～240km/h。

功率表

功率表用于指示车辆当前的功率：

• CHARGE区域，指示整车正在进行能量回收。
• ECO区域，指示以节能方式驾驶车辆。
• POWER区域，指示整车以高功率输出。

电量表

• 指示车辆当前动力电池电量，其中L表示低电量，H表示高电量，根据不同电量点亮相应的格数。

燃油表

燃油表用于指示车辆油箱内当前剩余燃油量。

• 指示范围E~F，其中“E”表示燃油箱空，“F”表示燃油箱加满，根据燃油箱剩余燃油量点亮相应的格数。
• 没有格子或仅第1格格子点亮时，表示燃油箱内燃油不足，组合仪表的 指示灯黄色闪烁，文字提醒“请加油”，提醒驾驶员燃油不足，请尽快加油。

挡位显示信息

• 根据接收到的信号显示P、R、N、D等车辆当前挡位信息。

驾驶模式信息

• 根据接收到的信号显示车辆当前使用的驾驶模式。

车外温度显示

• 显示当前车辆外面的环境温度。

总里程

• 指示车辆当前已经行驶的里程数，在行车信息界面中显示。
• 显示范围0~999999km。

组合仪表显示屏

显示信息包括：行车信息、车辆状态、油耗趋势、能量流、ADAS、报警中心、导航信息、电话信息、音响娱乐信息等。

组合仪表主题切换

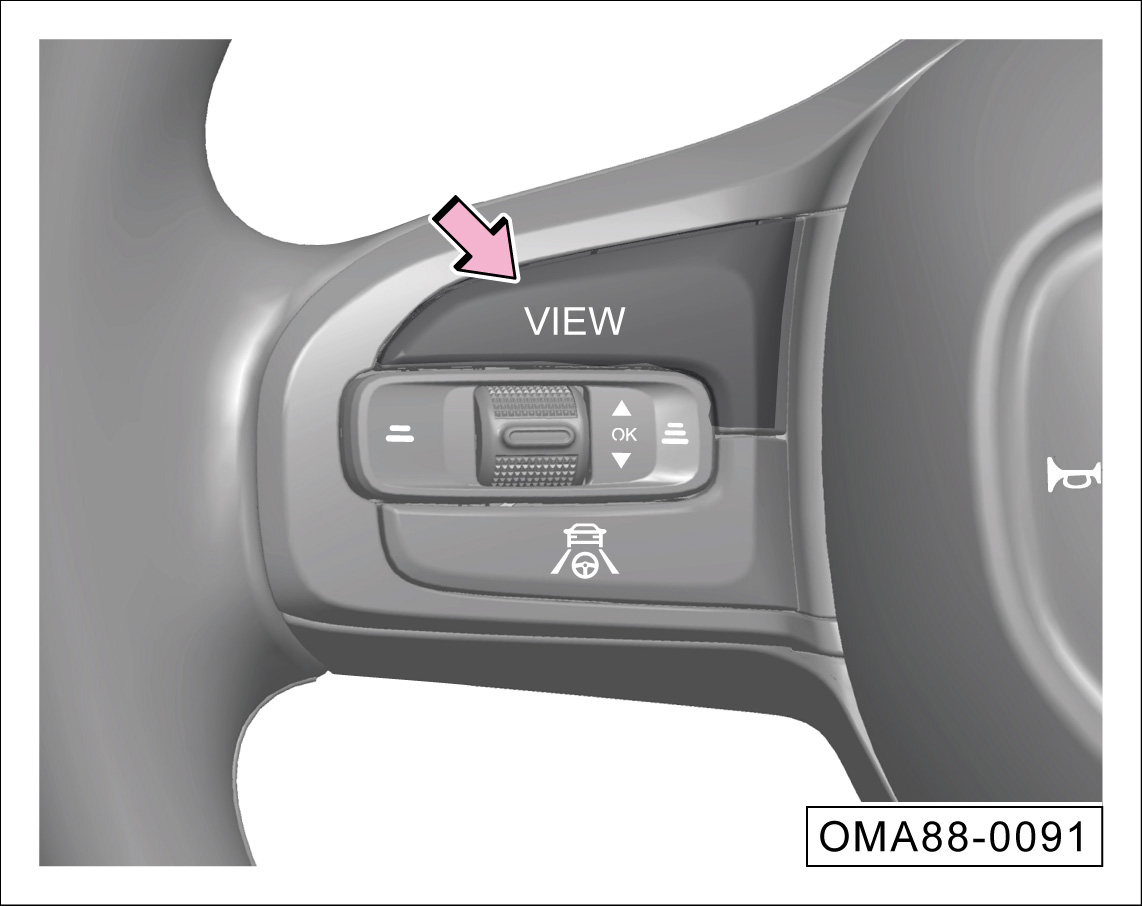

整车电源在“ON”挡位，通过短按方向盘左侧“VIEW”按键，进行仪表主题切换。

• 通过“VIEW”按键可在有机主题、导航主题、AR导航主题间切换，只有在打开ACC/ICA的时候才会自动跳转到智驾主题，其他情况下按“VIEW”键无法切换到智驾主题。
• 在ACC/ICA开启时按“VIEW”键无法切换出智驾主题。

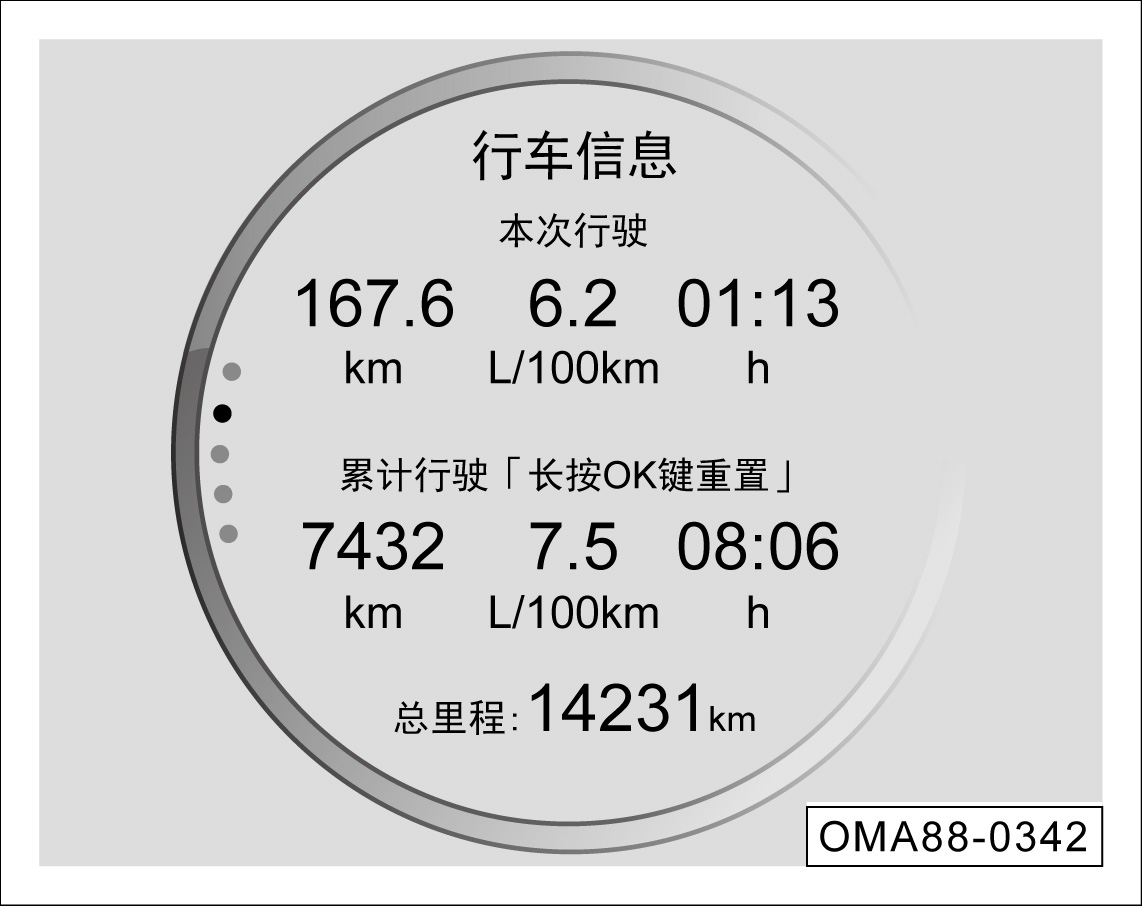

行车信息

整车电源在“ON”挡位时，上拨/下拨方向盘左侧“OK”按键，切换至行车信息界面。

• 行车信息界面包含：本次行驶、累计行驶和总里程。

• 本次行驶：指车辆打开启动开关后单次行驶内的行车信息（本次行驶里程/平均油耗/行驶时间），该车辆参数不可以重新设置。
• 累计行驶：指车辆自从上次复位之后的行车信息（累计行驶里程/平均油耗/行驶时间），该车辆参数可长按“OK”按键清零。
• 总里程：指车辆的行驶里程，不可以重新设置。

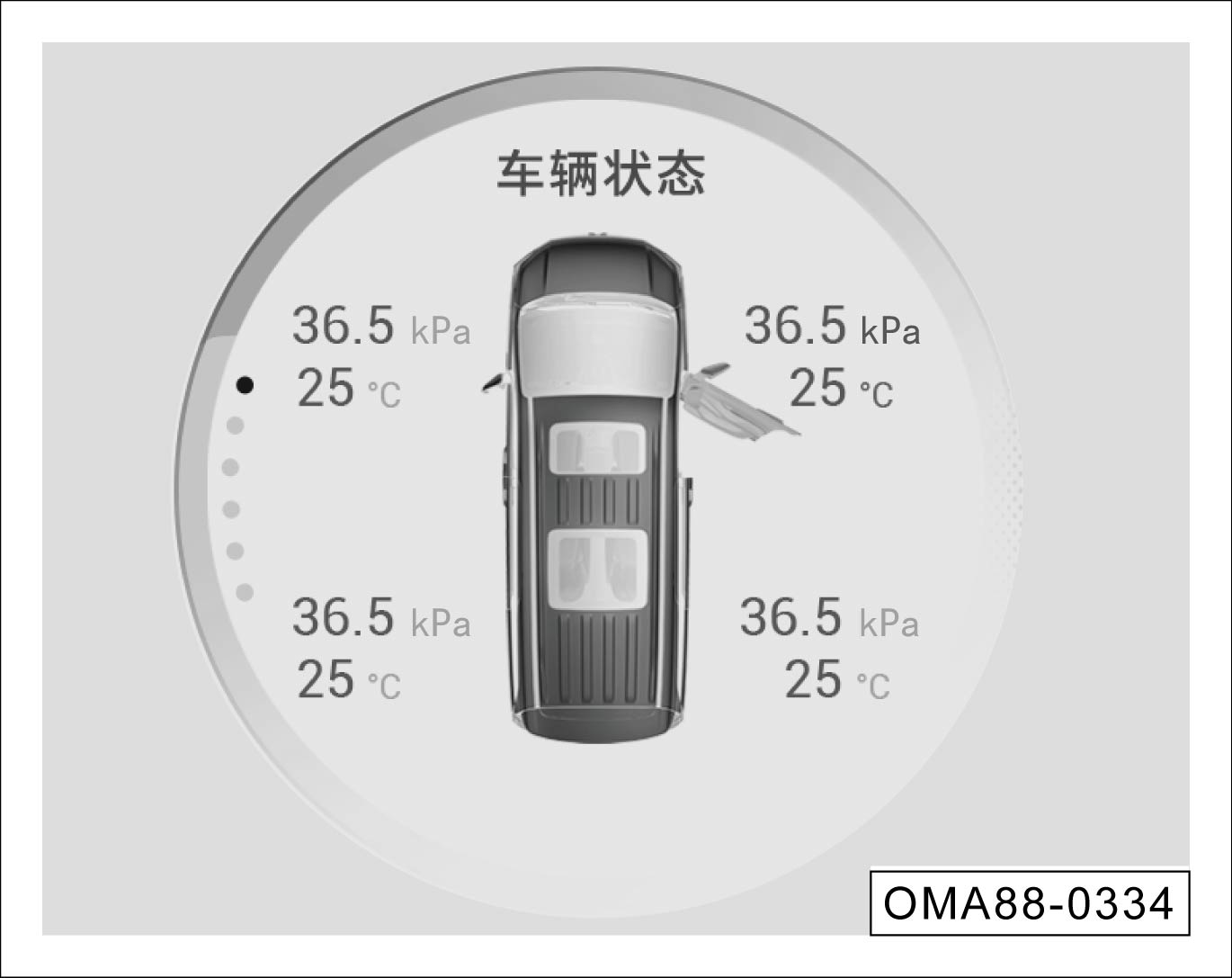

车辆状态

整车电源在“ON”挡位，通过方向盘左侧“OK”按键上拨/下拨查看车辆状态。

• 包含轮胎压力、温度，车门状态，安全带报警信息。

• 当胎压胎温异常、车门/后背门/前机舱盖打开或未系安全带时，该界面自动弹出。

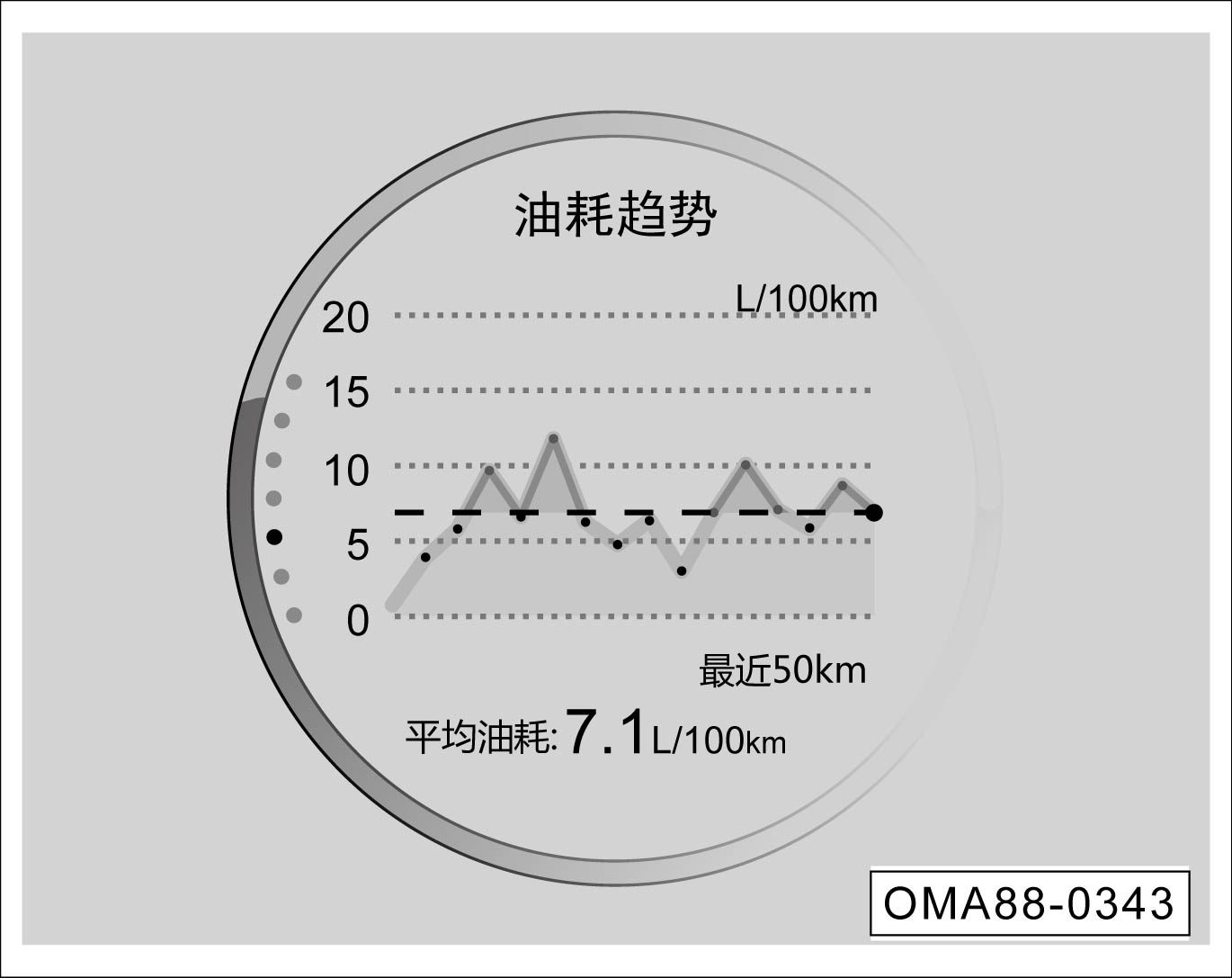

油耗趋势

整车电源在“ON”挡位，通过上拨/下拨方向盘左侧“OK”按键查看。

• 显示最近50km的油耗趋势和平均油耗。

ADAS

当ADAS功能开启时，显示相应的ADAS信息，包括本车和左右车道线信息、车道偏移、前碰预警、后方来车等信息。

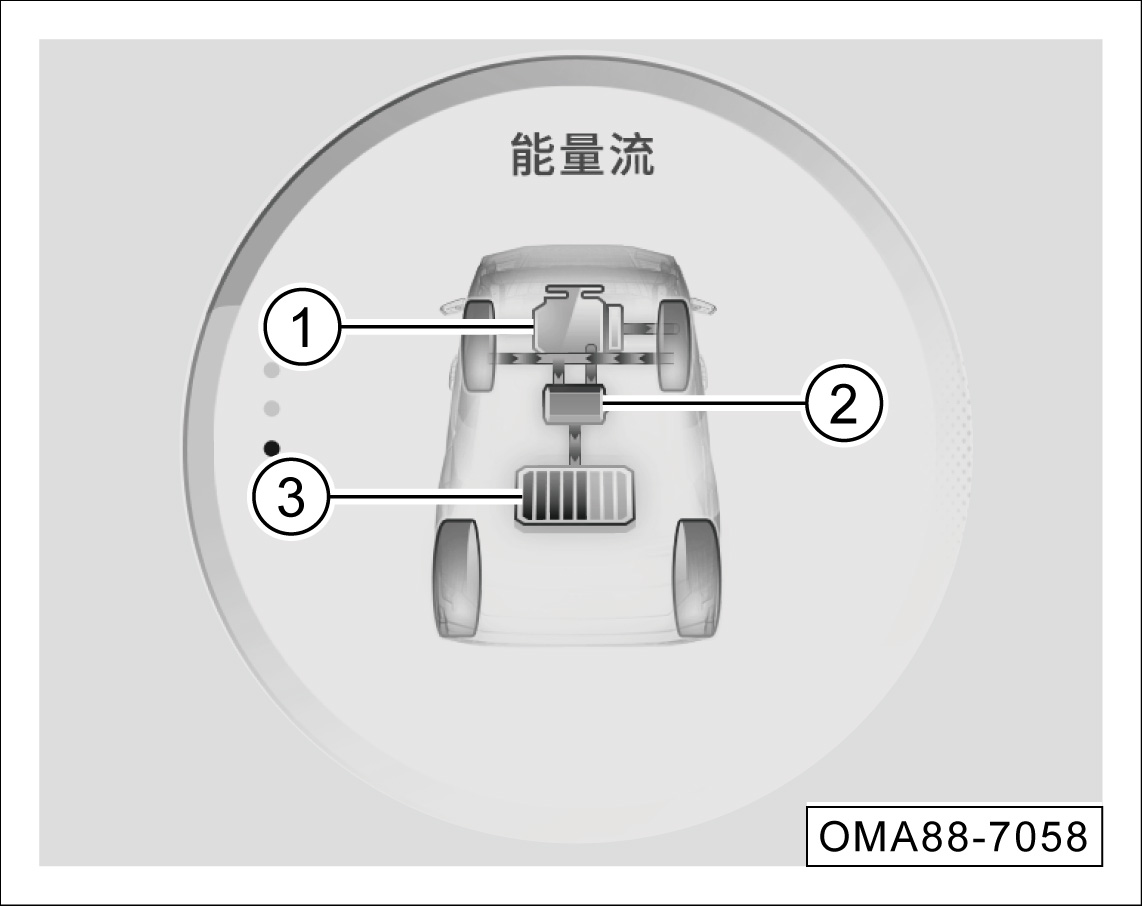

能量流

整车电源在“ON”挡位，通过方向盘左侧“OK”按键上拨/下拨查看能量流。能量流界面显示动力电池、牵引电机、发动机之间的能量流动关系。

①发动机

②牵引电机

③动力电池

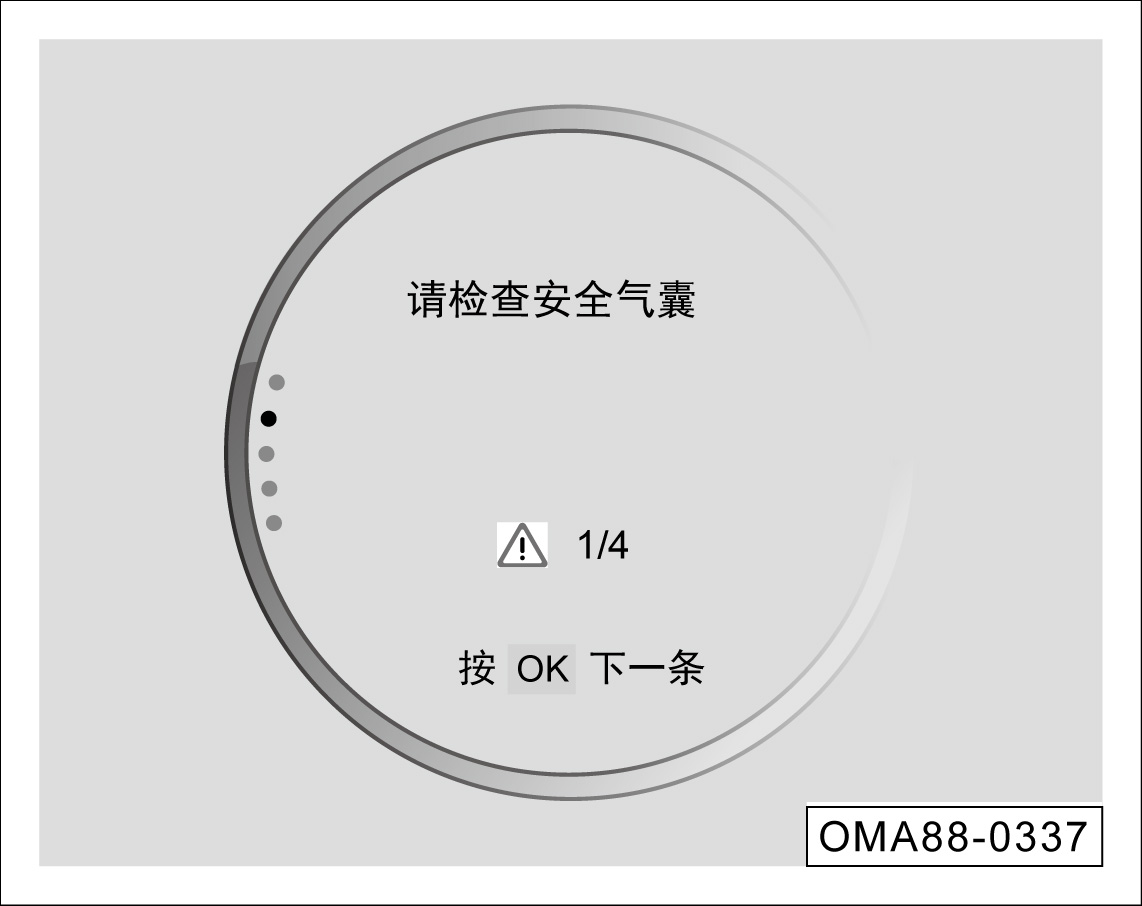

报警中心

报警中心一般以文字或者图片信息来显示车辆当前的状态，驾驶员应时常留意是否有报警信息。

• 若整车状态无异常，不显示报警信息。
• 若车辆出现故障或者激活/关闭某些功能时，组合仪表会在屏幕上方弹出相应的文字或者图片信息提示驾驶员当前车辆的状态。

• 报警信息弹出后，通过按压方向盘左侧“OK”按键确认后，报警信息会进入到报警中心。
• 如果存在多个报警信息在报警中心，报警中心会显示相应的数字和当前显示的是第几个文字报警。

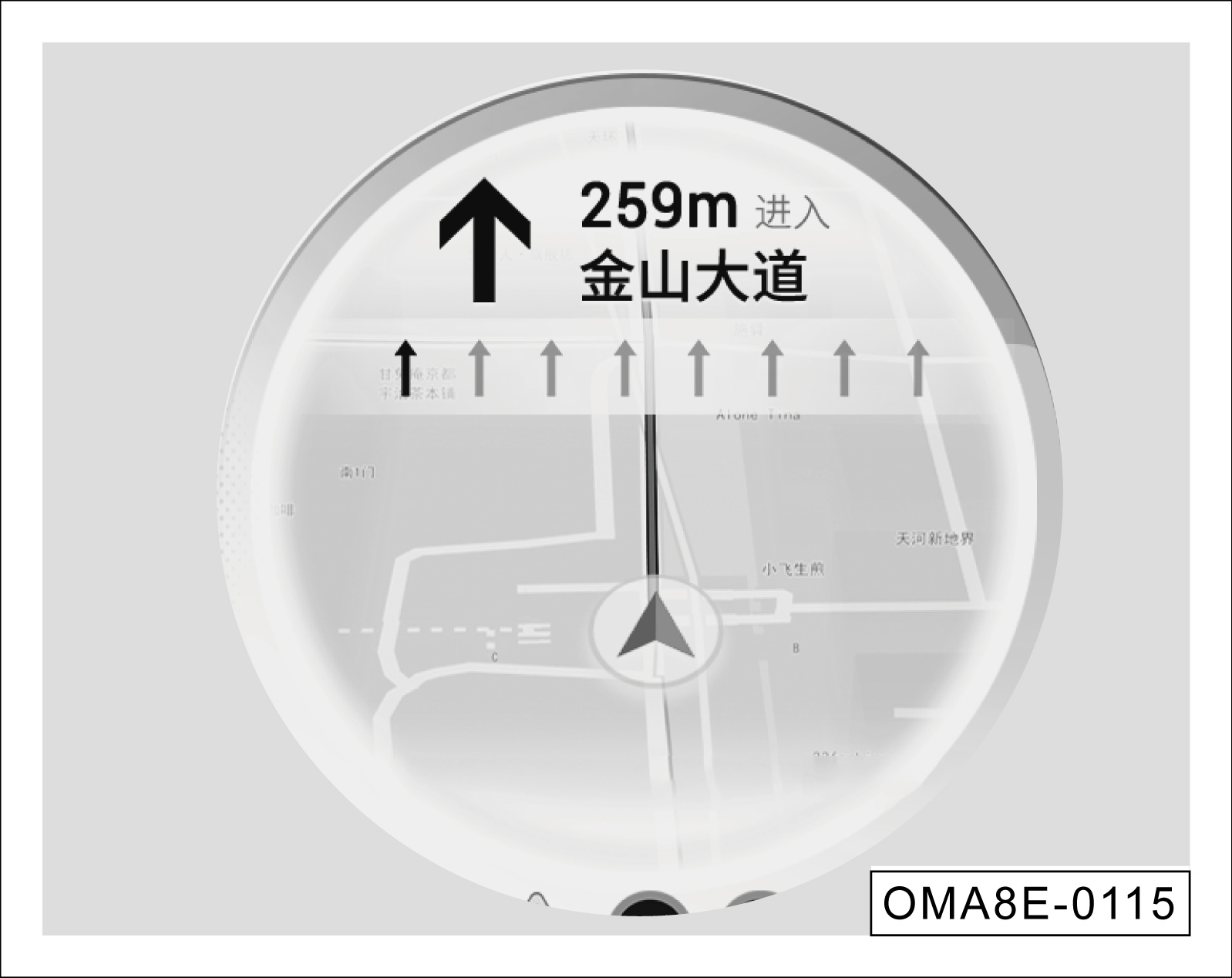

导航信息

整车电源在“ON”挡位时，音响系统导航功能开启，根据音响系统的导航功能状态而显示相应的导航信息。

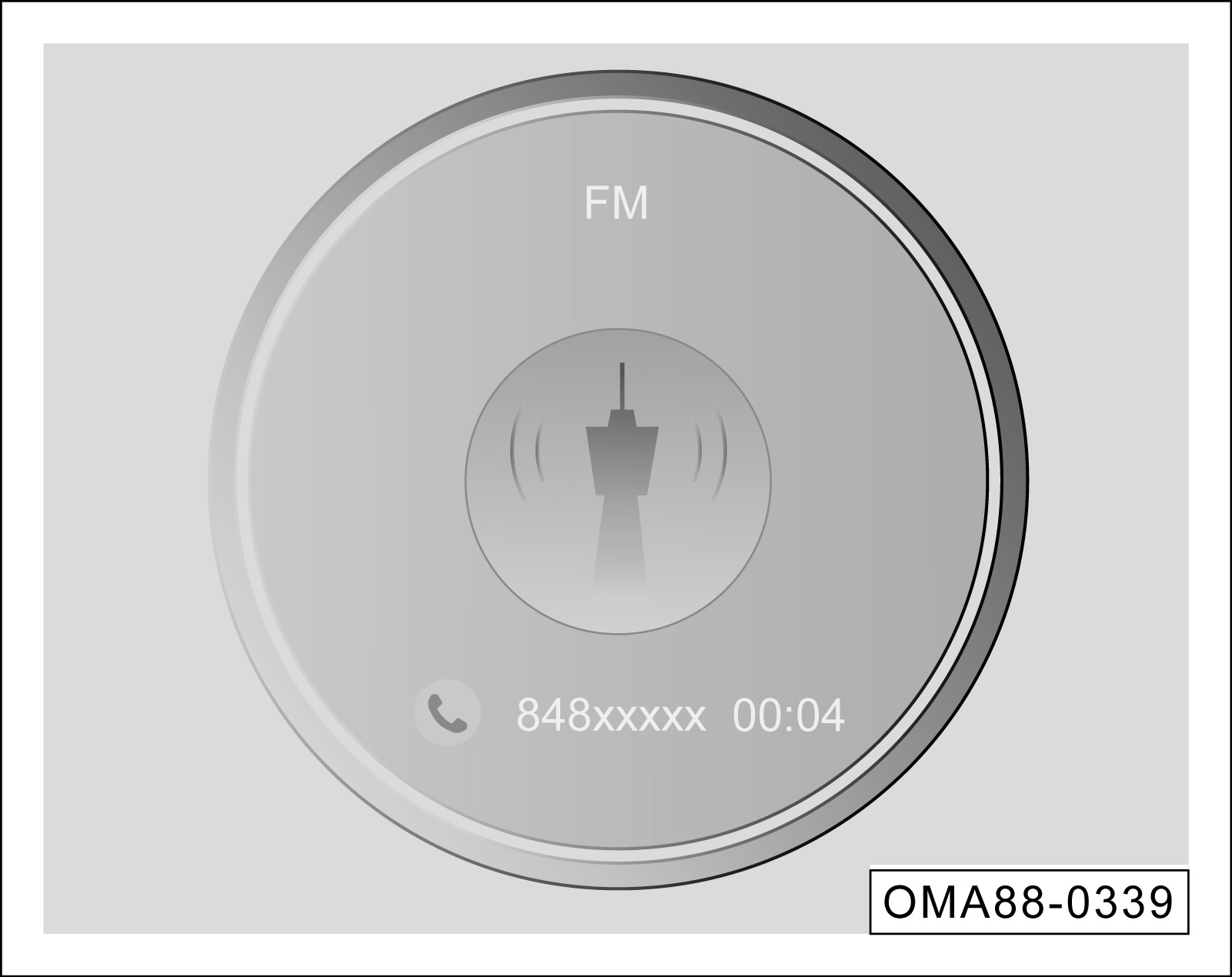

电话信息

• 当音响系统连接手机蓝牙后，有通话时，电话信息在组合仪表显示屏的右下方显示。
• 当使用E-CALL时，电话信息显示E-CALL状态。

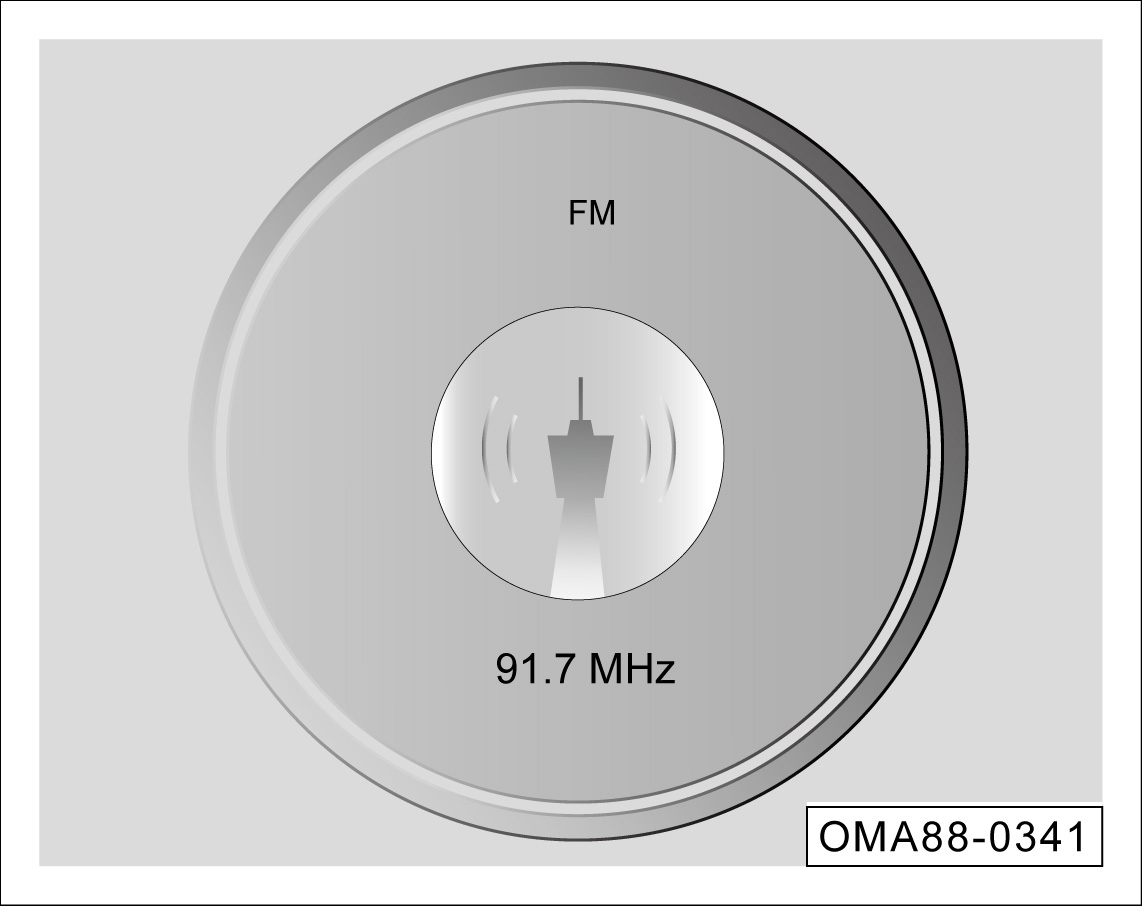

音响娱乐信息

• 当音响系统开启时，音响娱乐信息显示音响系统当前的播放信息。

仪表设置

整车电源在“ON”挡位，车速为零时，通过音响系统“设置→屏幕设定→仪表”，可对组合仪表进行设置。
