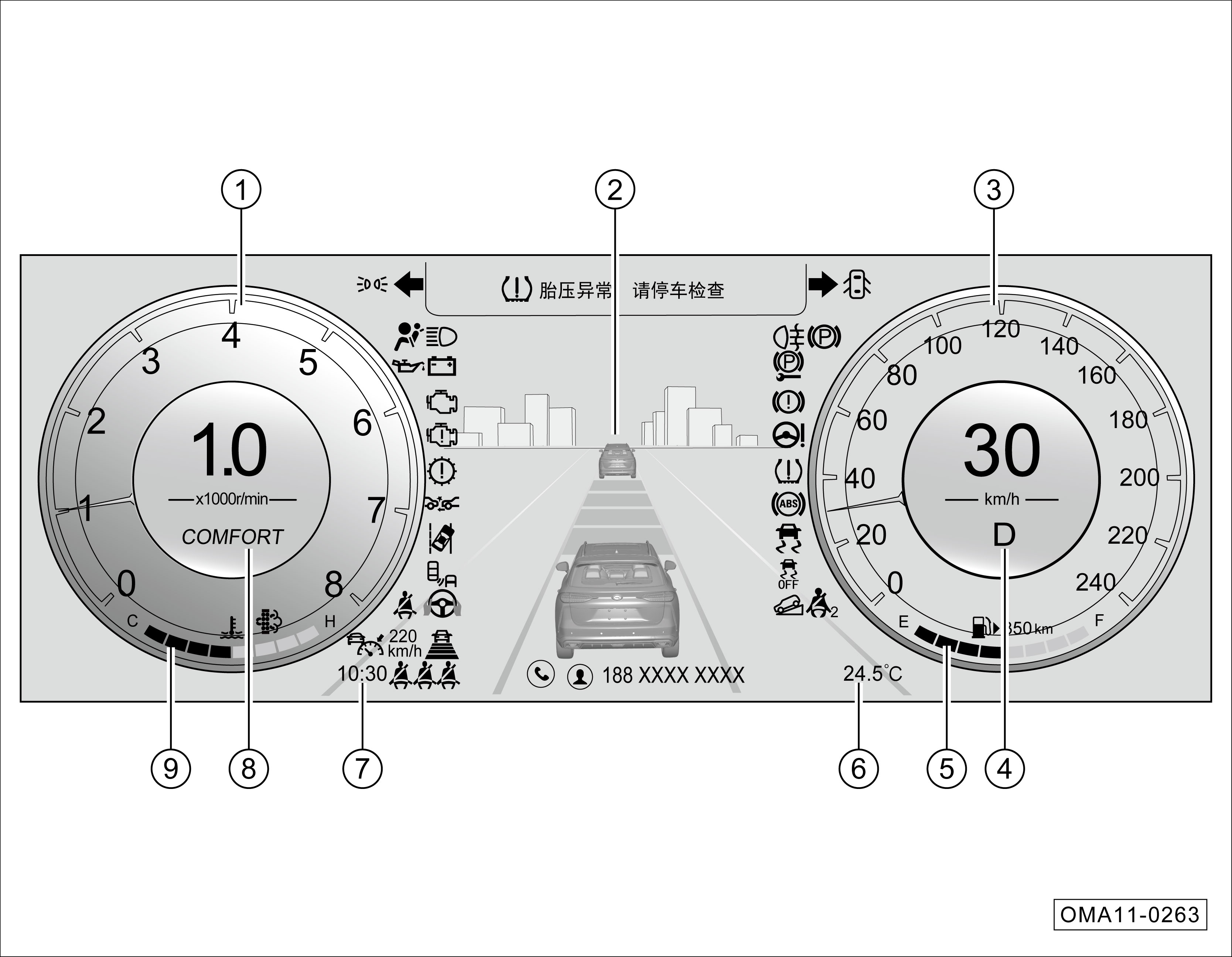

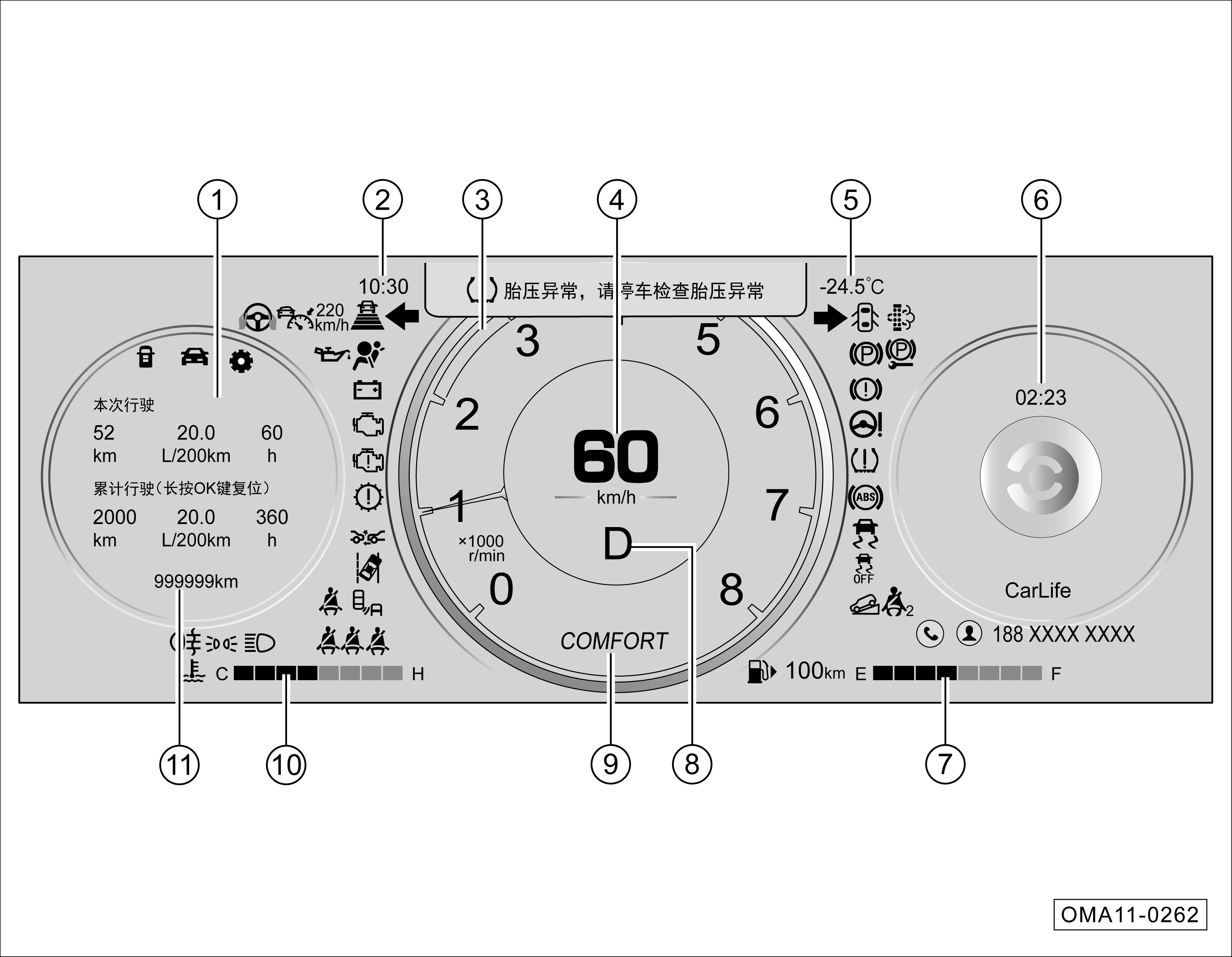

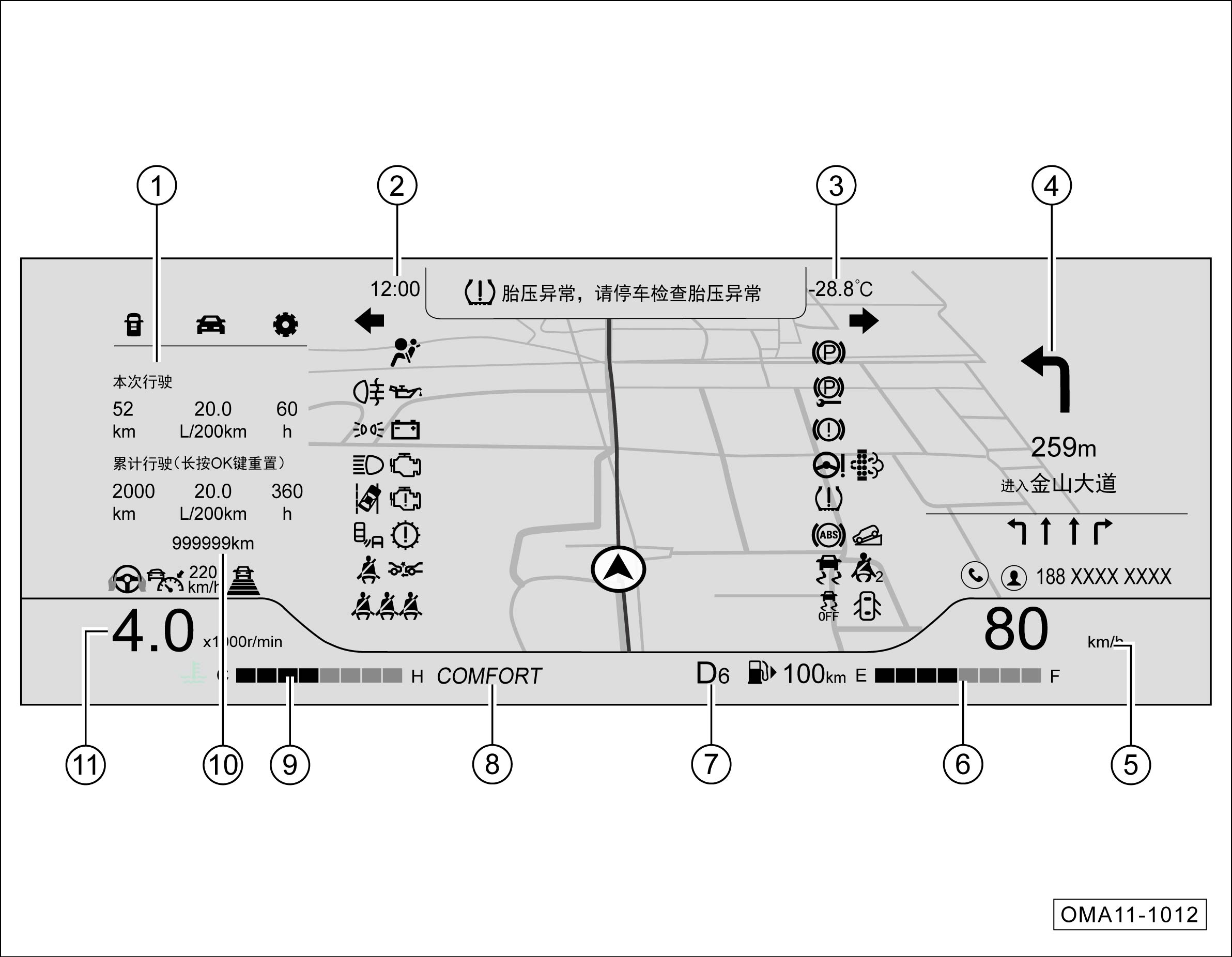

组合仪表

发动机转速表

发动机转速表用于指示发动机当前转速，单位为x1000r/min，指示范围0～8000r/min。

组合仪表显示屏

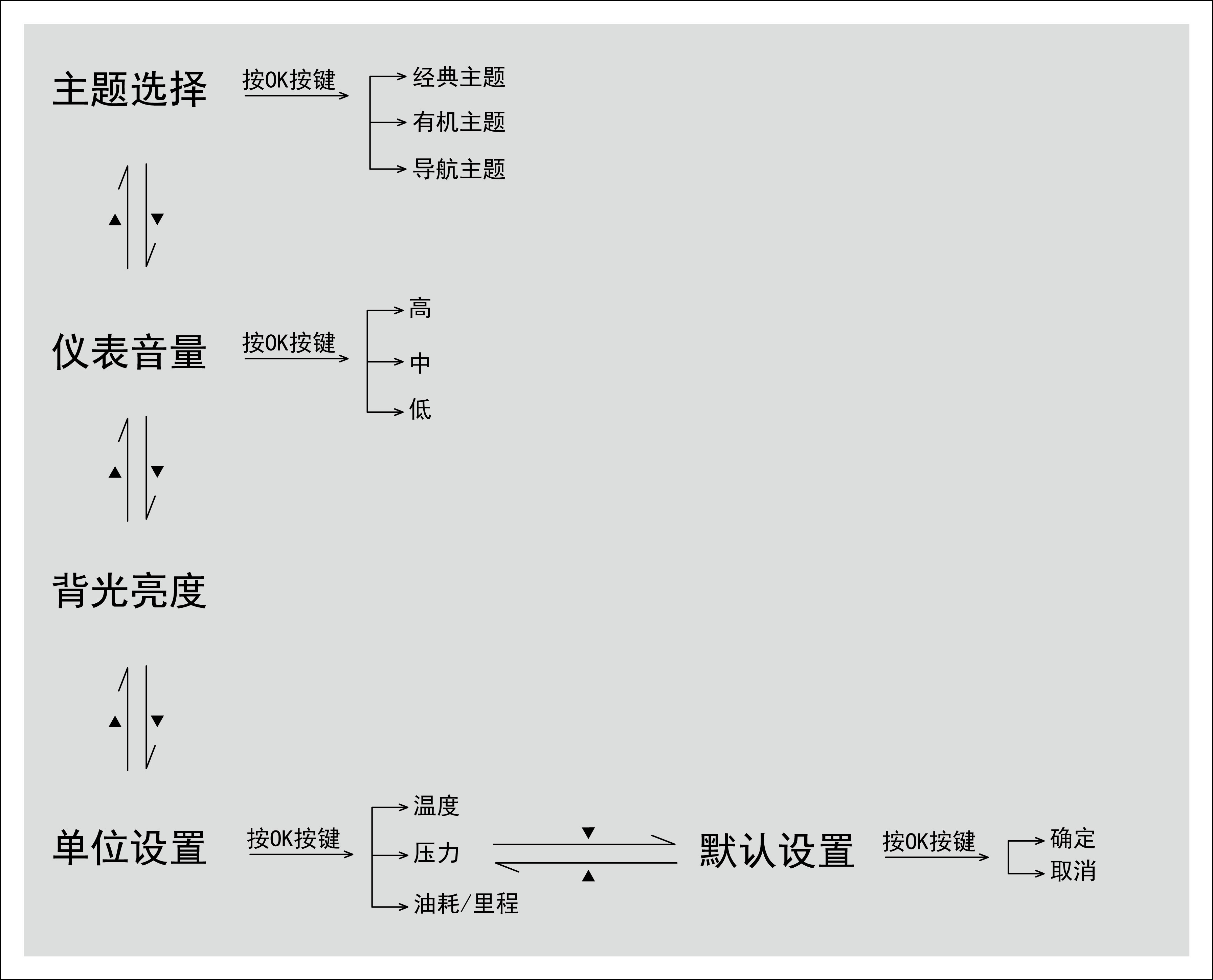

显示信息包括：行车信息 组合仪表 、菜单设置 组合仪表 、导航信息* 组合仪表 、音响娱乐信息 组合仪表 、电话信息 组合仪表 、报警中心 组合仪表 、ADAS 组合仪表 。

发动机冷却液温度表

发动机冷却液温度表（水温表）用于指示发动机冷却液当前温度。

• 指示范围C~H，其中“C”表示低温度，“H”表示高温度。

发动机启动后，水温表根据不同温度点亮相应的格数，发动机的工作温度会根据气温与发动机负荷，产生各种变化。

• 水温表偏高的情况：炎热天气长途爬坡时；高速行车后降低车速或停车时；在交通繁忙地区，使用空调系统并让发动机长时间怠速运转时；拖有尾车时等。
• 水温表偏低的情况：寒冷天气冷启动后热车未充分时；寒冷天气暖风挡位/风量较大时等。

燃油表

燃油表用于指示车辆油箱内当前剩余燃油量。

• 指示范围E~F，其中“E”表示燃油箱空，“F”表示燃油箱加满。
• 根据燃油箱剩余燃油量点亮相应的格数，当没有格子点亮或仅第1格格子点亮时，表示燃油箱内燃油不足，同时仪表点亮 燃油低指示灯，文字提醒“请加油”，提醒驾驶员燃油不足，请尽快加油。

挡位显示信息

• 根据接收到的信号显示P、R、N、D、S等车辆当前挡位信息。

驾驶模式信息

• 根据接收到的信号显示车辆当前使用的驾驶模式。

总里程

• 指示车辆当前已经行驶的里程数，在行车信息界面中显示。
• 显示范围0～999999km。

车速表

车速表用于指示车辆当前车速，单位为km/h，指示范围0～240km/h。

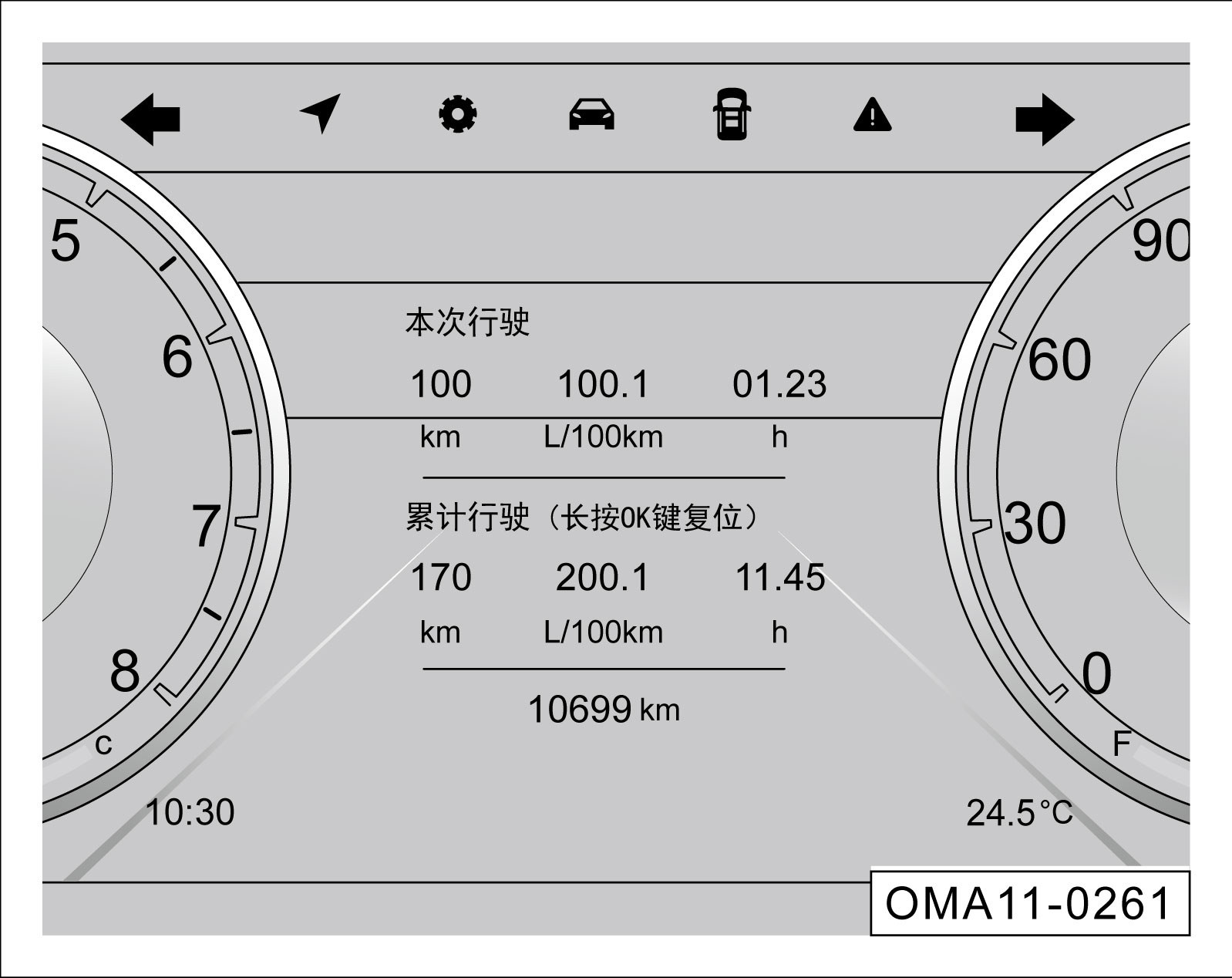

行车信息

启动开关在“ON”挡位时，按方向盘右侧的 或 按键切换至行车信息界面。

• 行车信息里包含本次行驶、累计行驶和总里程。

• 本次行驶：指车辆打开启动开关后单次行驶内的行车信息，该车辆参数不可以重新设置。

• 累计行驶：指车辆自从上次复位之后的行车信息，该车辆参数可长按OK按键清零。
• 总里程：指车辆的的行驶里程，不可以重新设置。

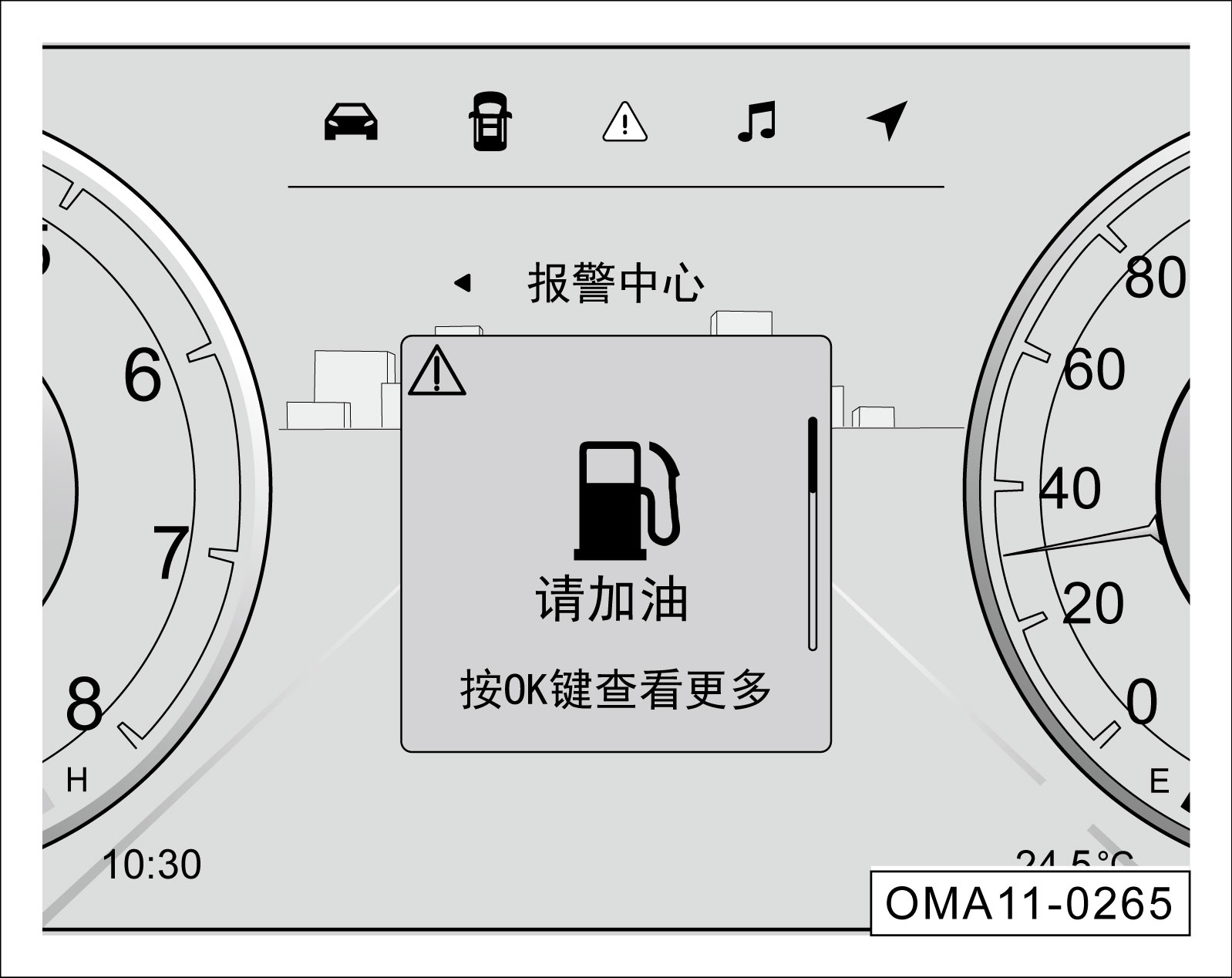

报警中心

报警中心一般以文字或者图片信息来显示车辆当前的状态，驾驶员应时常留意是否有报警信息。

• 若整车状态无异常，不显示报警中心。
• 若车辆出现故障或者激活关闭某些功能时，组合仪表会在屏幕上方弹出相应的文字或者图片信息提示驾驶员当前车辆的状态。
• 报警信息弹出后，通过方向盘“OK”按键确认后，报警信息会进入到报警中心，如无操作5s后，仪表屏幕上方又会重新弹出显示。

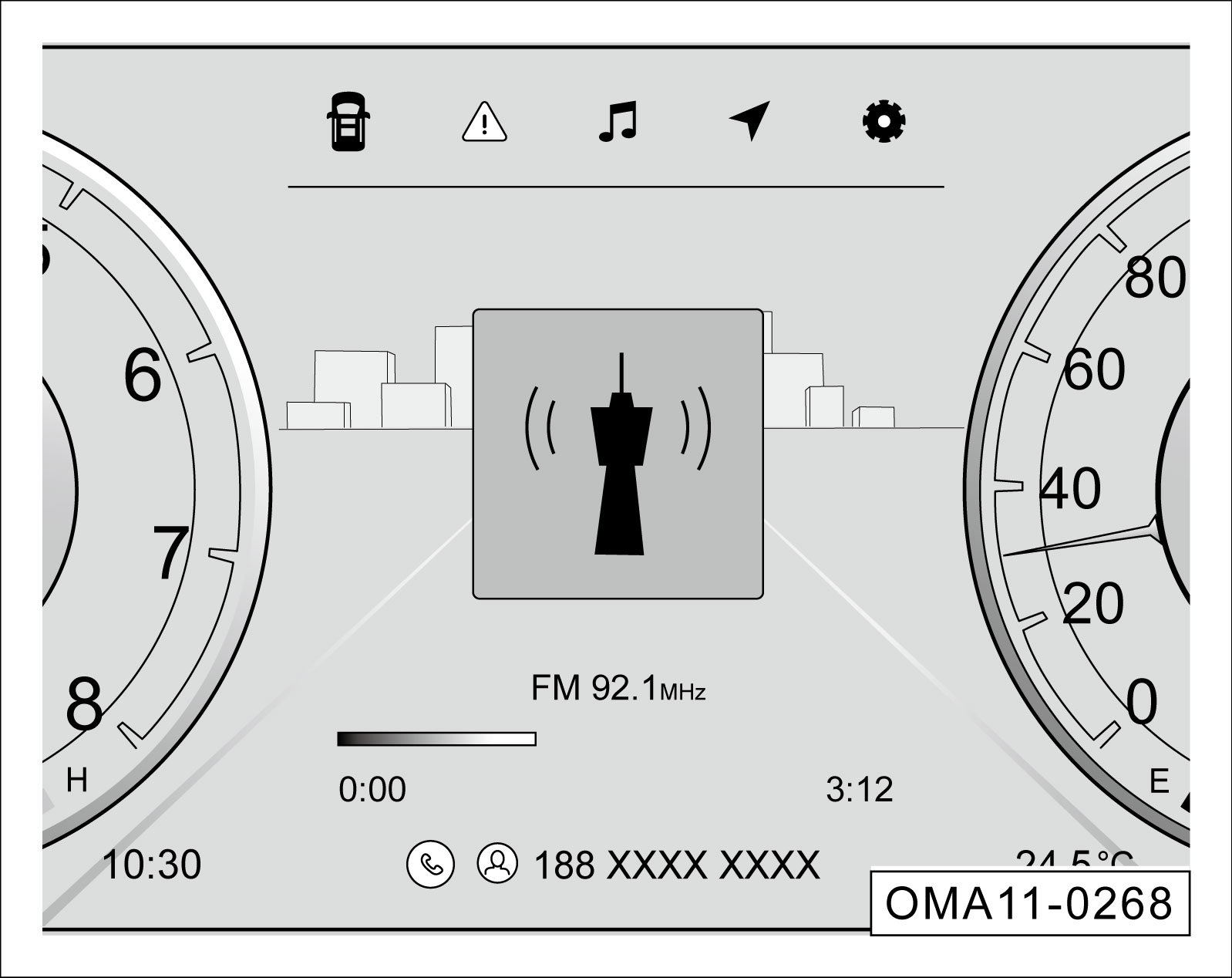

电话信息

• 当音响系统连接手机蓝牙后，有通话时，电话信息在组合仪表显示屏的下方显示。
• 当使用B-CALL*或E-CALL*时，电话信息显示B-CALL*或E-CALL*状态。

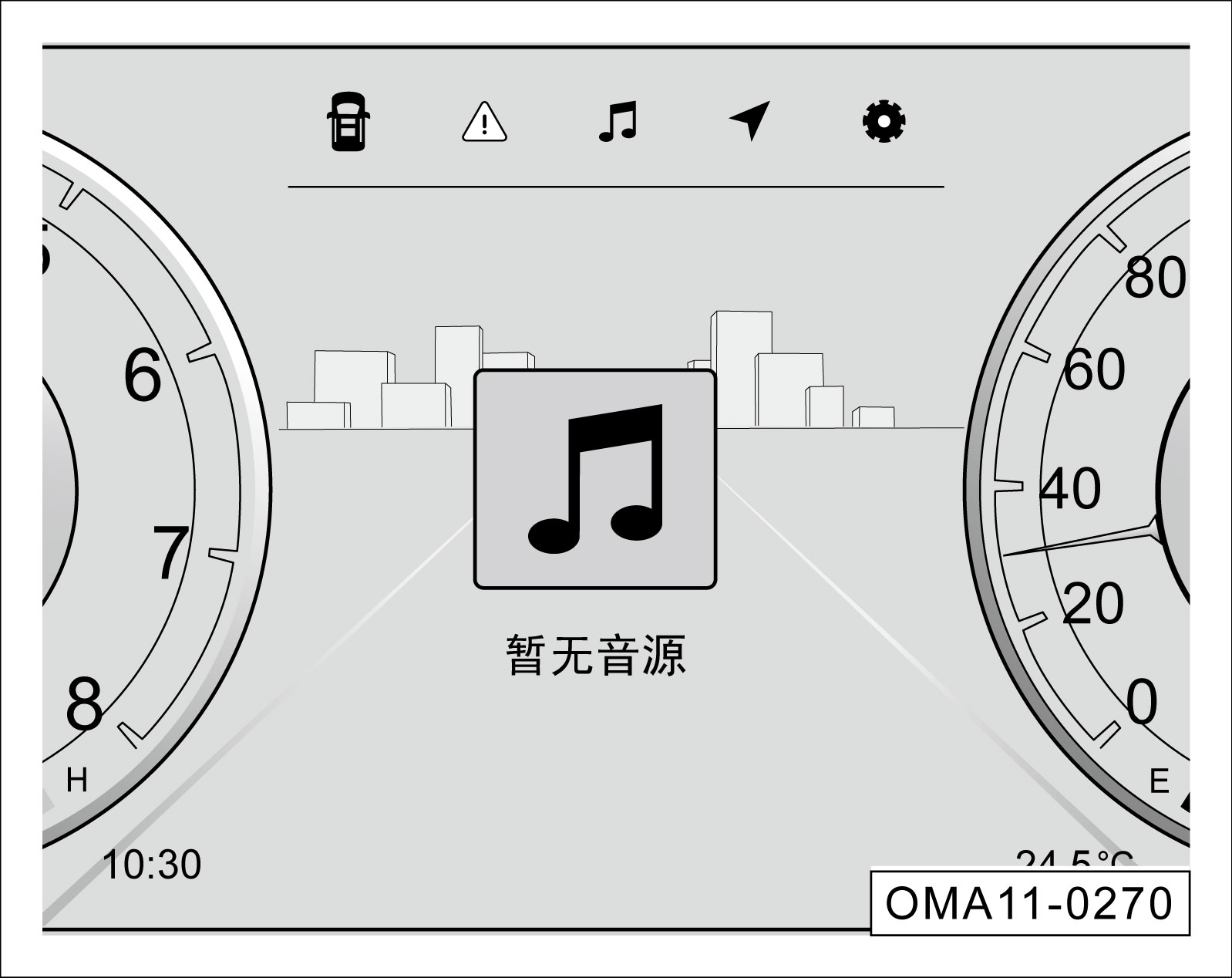

音响娱乐信息

• 启动开关在“ON”挡位时，按方向盘右侧 或 按键切换至音响娱乐信息界面。当音响系统未开启时，音响娱乐信息界面显示“暂无音源”。

• 当音响系统开启时，音响娱乐信息界面显示当前的播放信息。

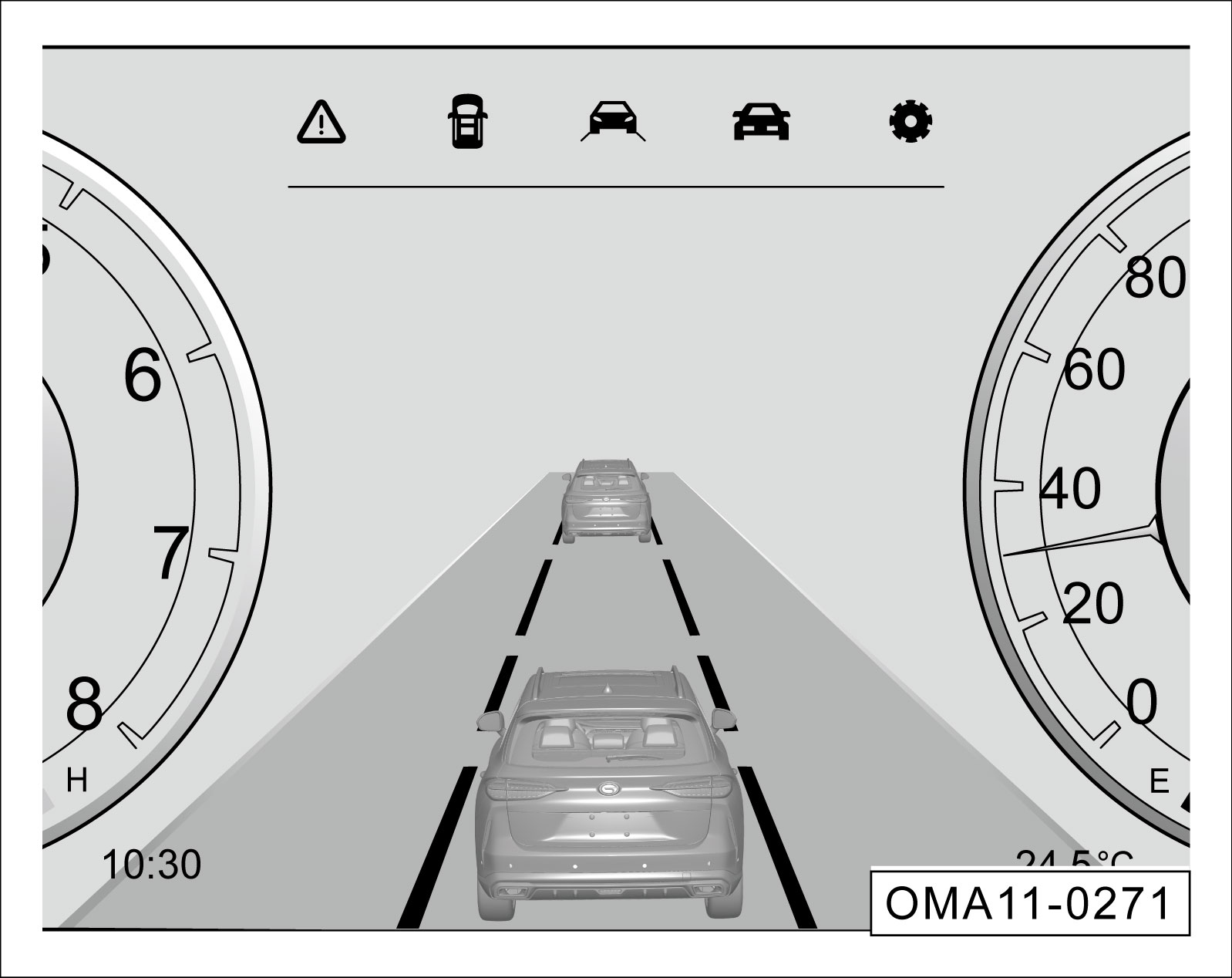

ADAS

• 当车辆激活ADAS时，显示该页面，其它任何情况下都不显示该页面。

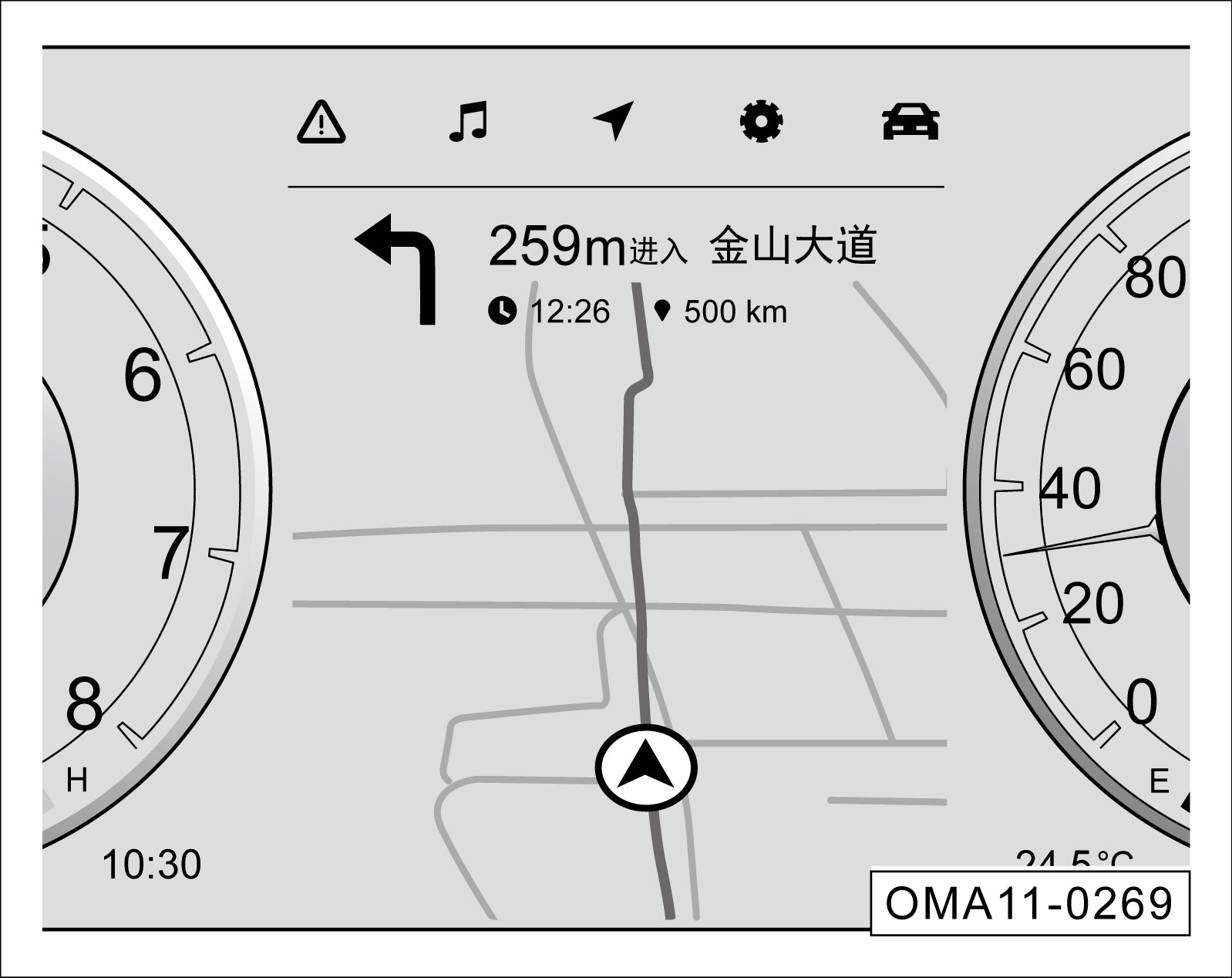

导航信息*
