全景影像系统

全景影像系统可以通过实时影像为驾驶员提供车辆周边环境信息，减少行车盲区，还可结合方向盘转角和车辆尺寸等参数预测车辆运动轨迹，将其叠加于全景影像中，让驾驶员充分了解车辆行进方向，判断倒车是否安全。

全景影像系统由四个摄像头、中控显示屏组成。通过采集车辆前、后、左、右四个方向的图像，并通过图像处理算法将其拼接为车辆周围360°环境的鸟瞰图，通过中控屏显示。

开启和关闭

通过换挡杆可开启和关闭全景影像系统。

挡位切换至“R”挡时，全景影像系统自动开启。
挡位切换出“R”挡，且驾驶员无相关操作时，默认系统会显示约30s后自动退出。

通过按键可开启和关闭全景影像系统。

点击中控屏底栏处的进入全景影像界面；在全景界面点击左上方“×”软按键，全景影像系统退出。
设定方向盘星号键用于全景开关后，可通过短按方向盘星号键开启全景影像系统；再次短按方向盘星号键，全景影像系统退出。

通过“左\右转向拨杆”开启和关闭。

拨动“左\右转向拨杆”，全景影像系统开启；拨动“左\右转向拨杆”至“中间”位置，全景泊车系统自动退出。
该功能可在全景界面“设置”中设置“开启”或“关闭”。

提示:

全景影像系统开启时，中控屏显示车辆四周拍摄的画面，并在画面上显示一些辅助线和雷达提示信息。
若车辆前进车速大于20km/h时，系统将自动关闭。
车辆处于非“R”挡且系统激活时间大于30s时，系统将自动关闭（车速为零时）。

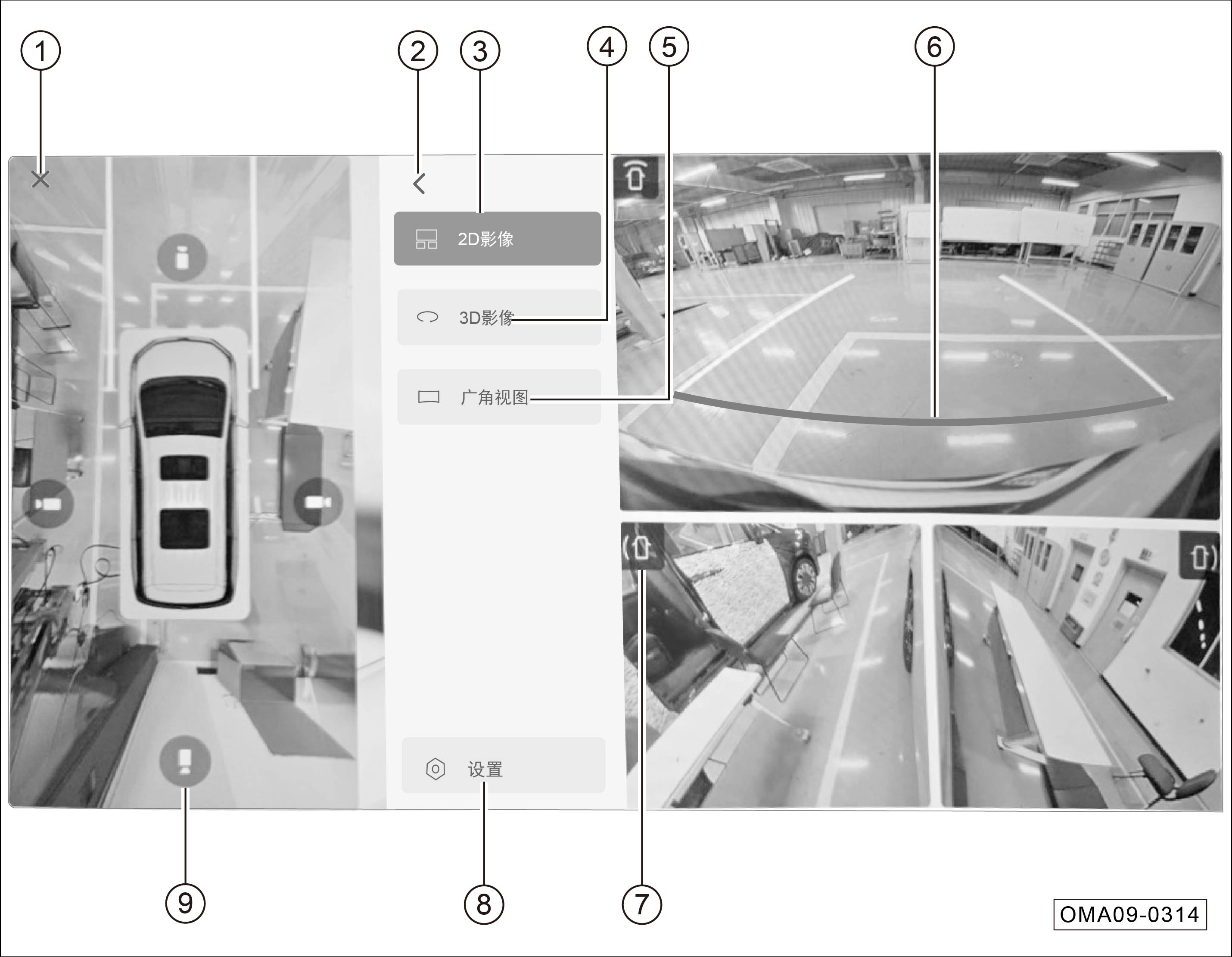

界面说明

① 退出

② 关闭雷达多视图页面软按键

③ 2D影像视图软按键

④ 3D影像视图软按键

⑤ 广角视图软按键

⑥ 轨迹线

当前视角

设置

视角切换软按键

全景影像系统设置

P挡退出倒车影像：当无操作时，界面自动退出的时间。可选择“立刻”或“30s后”。
透明底盘：开启和关闭透明底盘。
轨迹线：开启或关闭全景影像区域和实景区域的车道轨迹线。
绕车环视影像：车辆启动后，首次点击进入全景影像，会在右侧多视角界面显示环视车辆一周画面。
转向灯激活全景影像：功能开启后，车速小于20km/h，拨动转向灯拨杆可激活全景影像。

摄像头分布

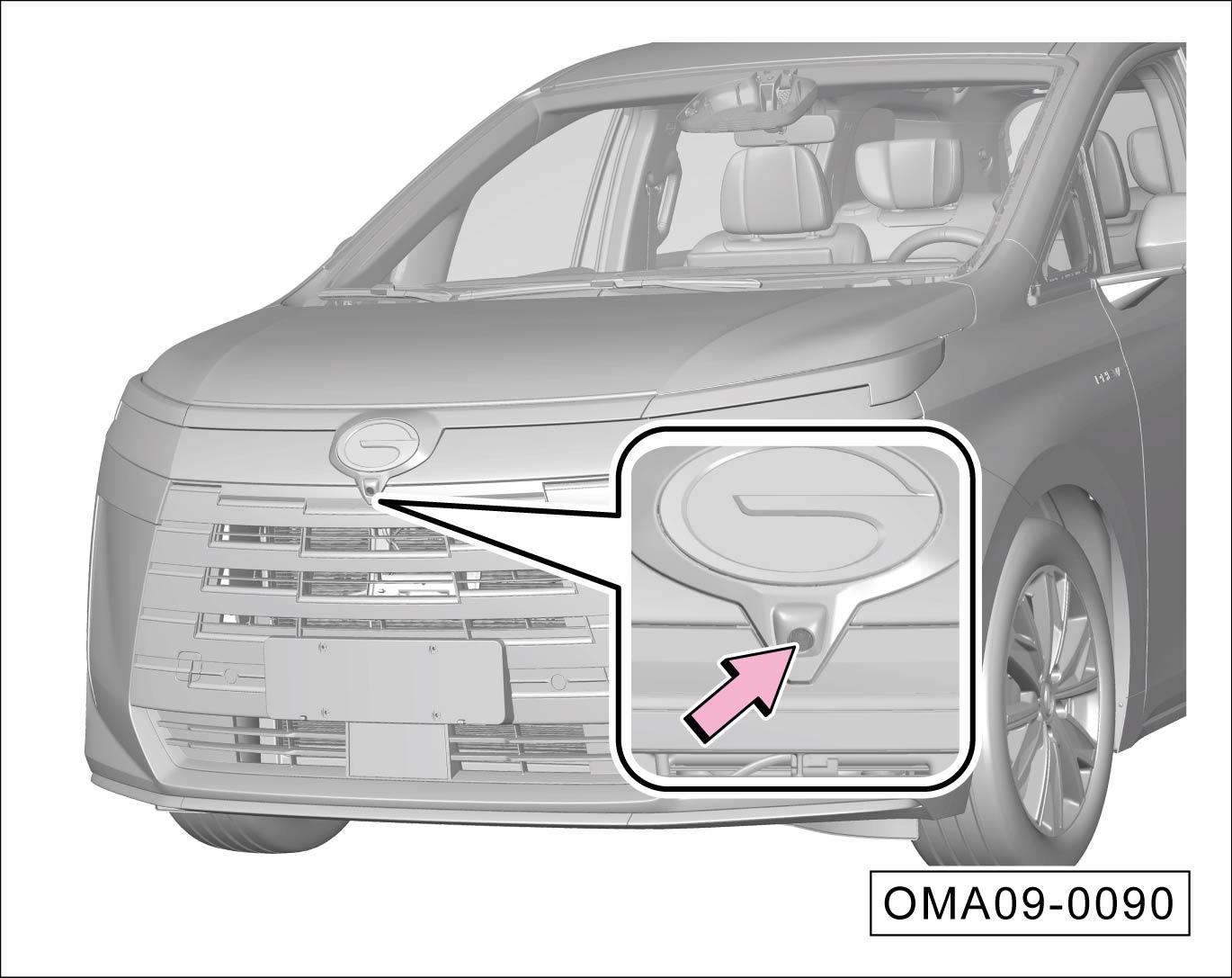

前摄像头安装在前车标下方。

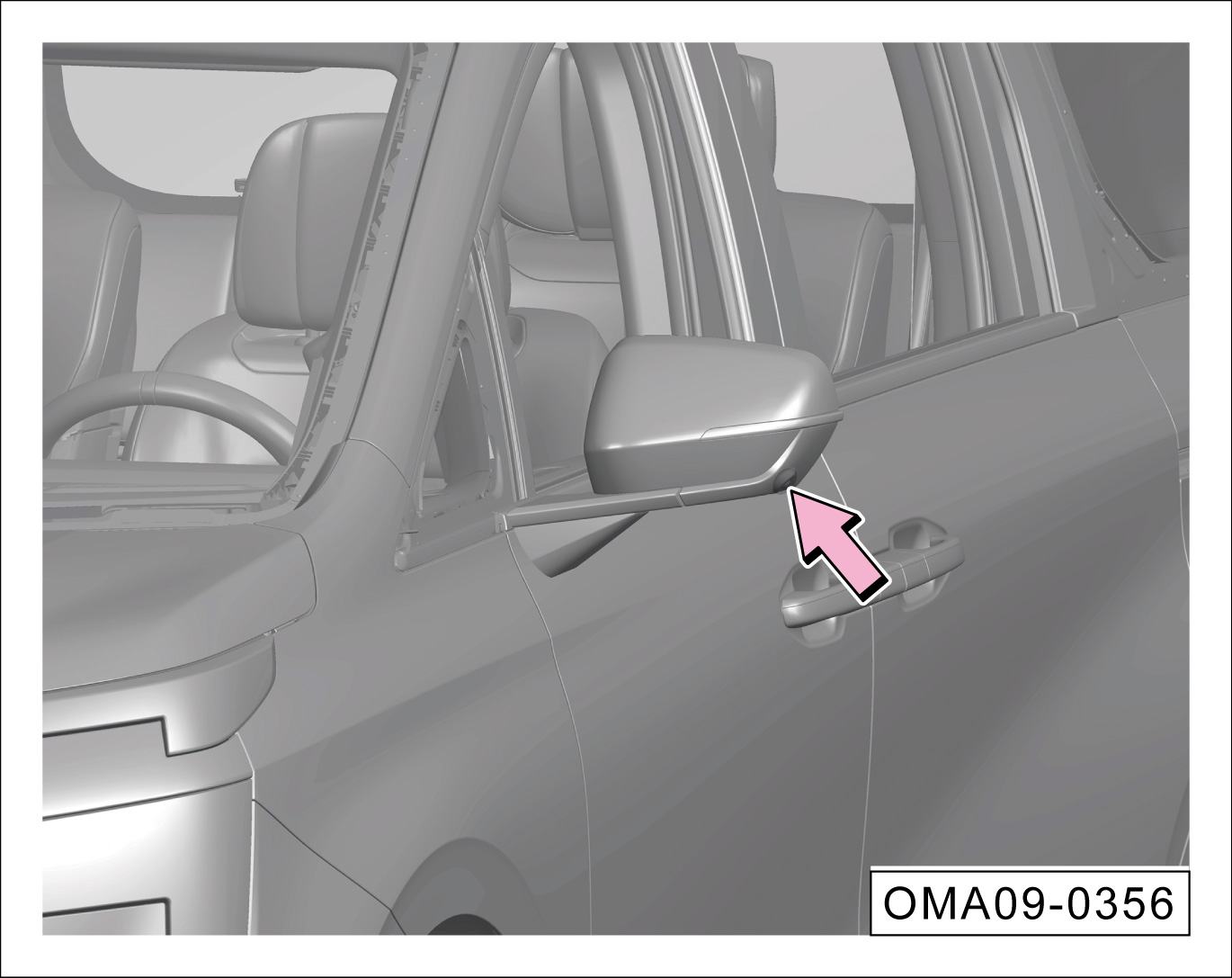

左/右摄像头分别安装在左/右侧外后视镜。

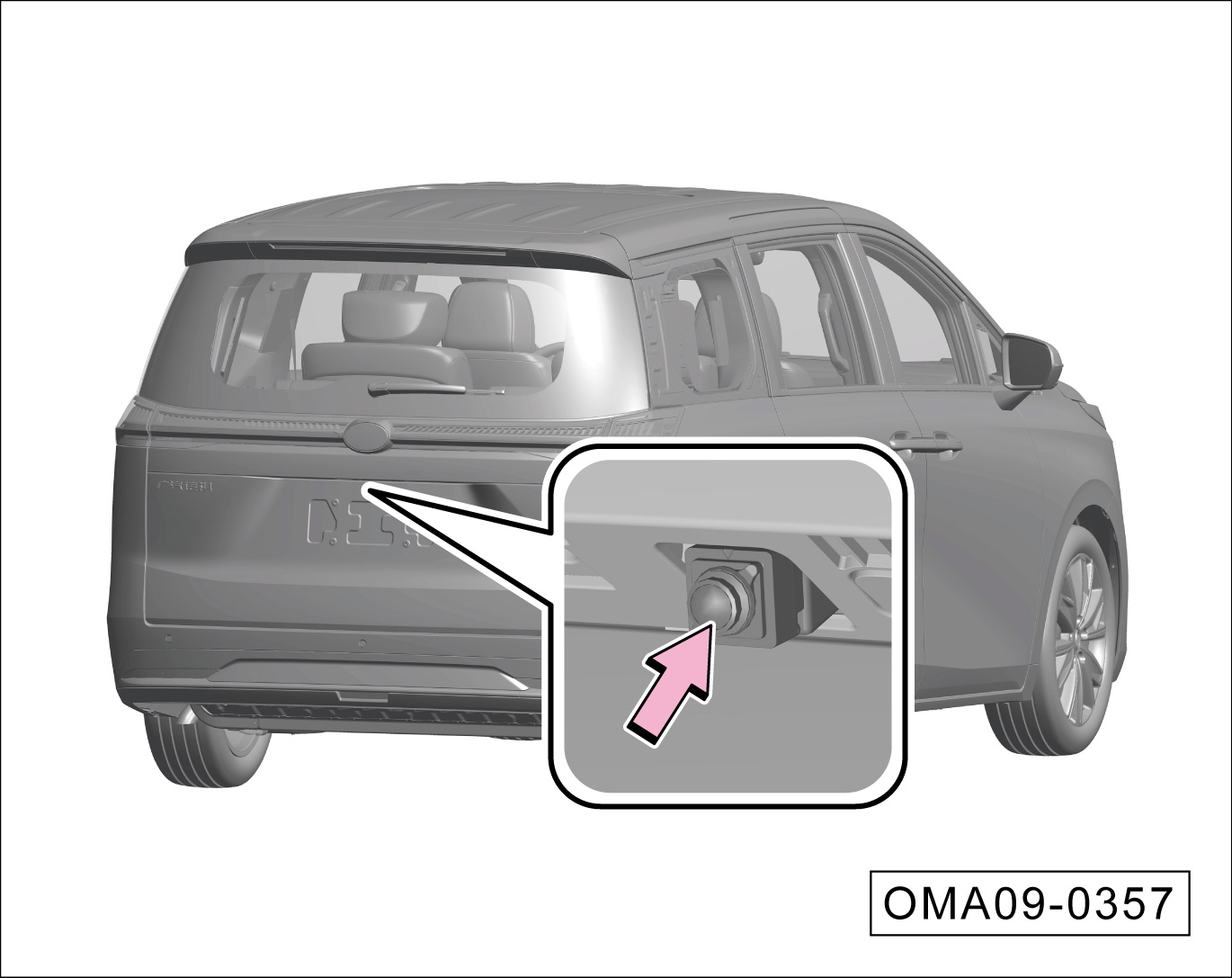

后视摄像头安装在牌照灯旁。

注意:

请保持摄像头表面清洁。
不要用高压清洗器对摄像头进行长时间清洗，并且清洗时要与摄像头保持至少30cm的距离。

注意:

功能局限：

当摄像头无法正常工作时，依赖于摄像头提供识别信息的功能会受限，同时摄像头的识别范围是有限的，无法识别在识别极限以外的目标。
当外界环境不良，导致摄像头视野不清晰时，会影响摄像头的识别能力。

注意:

以下情况会导致摄像头无法识别到目标、识别延迟或识别错误：

照明条件差（昏暗、低光照）或者能见度差(因大雨、大雪、浓雾等造成)。
摄像头朝向光源直射方向或者光照强度不足。
光线急剧变化(如进出隧道)。
因天气条件（大雨、雪、雾、酷热或极寒温度）干扰摄像头工作。
摄像头表面被冰雪、结霜、雨雾、积水、尘土等异物附着。
道路凹凸不平导致本车颠簸或晃动。
摄像头视野被遮挡住。

以上示例、警告、限制未尽述影响摄像头传感器正常工作的所有情况。

警告:

摄像头仅辅助使用，摄像头无法在所有驾驶情况或交通、天气与路况下完全正常工作，当车辆所处环境复杂或状况不良，应谨慎驾驶且始终对驾驶安全负责。
前车标和后牌照板不可以加装牌照框或其他物体，避免干涉到摄像头和雷达等传感器。
禁止私自更换、改装、加装摄像头，仅可使用广汽传祺汽车有限公司原厂或认可的摄像头，否则可能导致相关功能无法正常使用，由此导致的直接或间接损失，广汽传祺汽车有限公司不承担任何责任。
