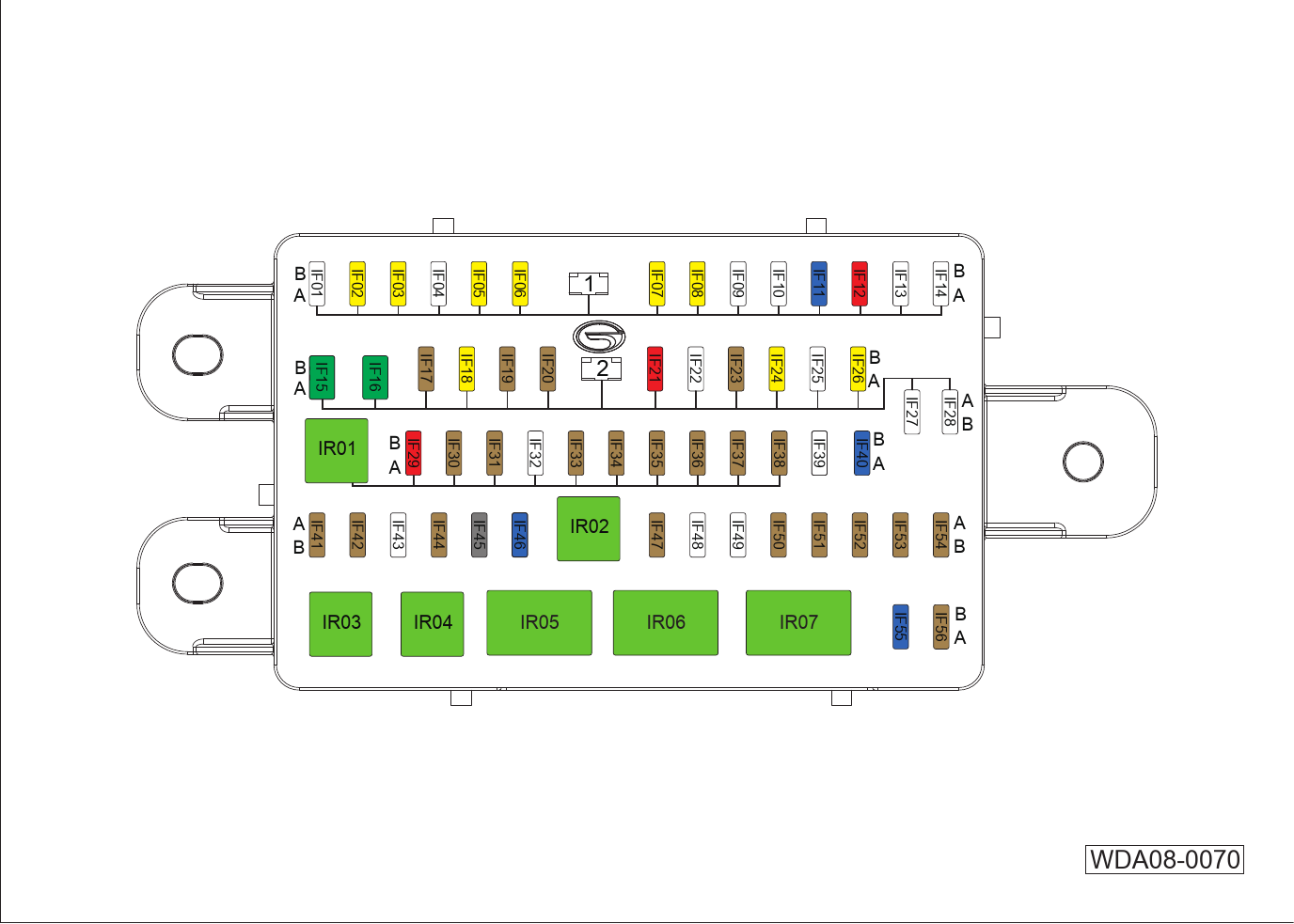

仪表板电器盒内的保险丝

图片并不保证适用于每种车型，如需了解保险丝的用途，请您到实车上查看。不同的车型，保险丝会略有不同。

编号 额定值 功能/部件
IF01 - -
IF02 20A 左前座椅电动调节*
IF03 20A 电动天窗控制单元*/ 全景天窗控制单元*/ 全景天窗遮阳帘*
IF04 - -
IF05 20A 车身控制单元( 右前车窗升降器)
IF06 20A 车身控制单元（左前车窗升降器）
IF07 20A 车身控制单元（右后车窗升降器）
IF08 20A 车身控制单元（左后车窗升降器）
IF09 - -
IF10 - -
IF11 15A 车身控制单元( 风窗洗涤和雨刮电机)
IF12 10A 后视镜折叠继电器(IR06)/ 后视镜展开继电器(IR07)/左侧后视镜/ 右侧后视镜
IF13 - -
IF14 - -
IF15 30A 电动掀背门模块*
IF16 30A 后空调控制面板/音响控制单元/车身控制单元/前空调控制面板/音响显示屏/组合仪表（12.3英寸TFT彩屏）*/组合仪表（7英寸TFT彩屏）*
IF17 7.5A OBD 诊断接口
IF18 20A 车身控制单元( 主灯光电源2)
IF19 7.5A 网关控制单元
IF20 7.5A 换挡杆模块(机械换挡)*/换挡杆模块（线控换挡）*
IF21 10A 车身控制单元( 转向灯电源)
IF22 - -
IF23 7.5A ETC 车载单元/ 无匙启动/ 智能进入系统控制器*/ 点火开关*
IF24 20A 车身控制单元( 主灯光电源1)
IF25 - -
IF26 20A 车身控制单元( 车门锁)
IF27 - -
IF28 短接片 分流器
IF29 10A 安全气囊控制单元
IF30 7.5A 发动机控制单元/7WDCT 变速器控制单元
IF31 7.5A 网关控制单元/ 无匙启动/ 智能进入系统控制器*/ 车身控制单元
IF32 - -
IF33 7.5A 转向角速度传感器/ 电动助力转向控制单元/换挡杆模块(机械换挡)*/换挡杆模块（线控换挡）*/电子P档执行器*
IF34 7.5A 制动开关/ 电子稳定性与驻车控制模块
IF35 7.5A 左前座椅接插件A( 座椅加热模块)*/ 后空调控制面板*/ 倒车雷达控制单元/ 全景泊车控制单元*
IF36 7.5A 等离子发生器*/ 空气质量传感器*
IF37 7.5A 前大灯自动调节控制单元*/ 大灯高度调节开关*/ 左前组合灯( 高度调节电机)/ 右前组合灯( 高度调节电机)/ 前向雷达模块*
IF38 7.5A 电动天窗控制单元*/ 空调控制单元/ 雨量光线传感器*/ 前空调控制面板/ 组合仪表（7英寸TFT彩屏）*/T-BOX控制单元*/ 音响控制单元/ 全景天窗控制单元*/ 车道偏离预警模块*/ 左仪表台开关组
IF39 - -
IF40 15A 音响控制单元
IF41 7.5A 车身控制单元/ 无匙启动/ 智能进入系统控制器*
IF42 7.5A 行车记录仪USB 充电接口/USB 充电接口1*/USB 充电接口2/USB 充电接口3/ 右后座椅接插件（USB 充电接口）
IF43 - -
IF44 7.5A 外后视镜调节开关/ 音响控制单元//驾驶员状态监测ECU*
IF45 25A 前排12V 电源接口*
IF46 15A 前排USB_TYPE_C接口
IF47 7.5A 电子防眩目内后视镜*/ETC 车载单元/ 无匙启动/ 智能进入系统控制器*/ 除雾继电器(ER09)
IF48 - -
IF49 - -
IF50 7.5A 发动机控制单元/ 无匙启动/ 智能进入系统控制器*/车身控制单元*
IF51 7.5A 全景泊车控制单元*/驾驶员状态监测ECU*
IF52 7.5A T-BOX 控制单元*/ 前大灯自动调节控制单元*
IF53 7.5A 左前门把手开关*
IF54 7.5A 空调控制单元
IF55 15A 车身控制单元
IF56 7.5A 前空调控制面板/ 音响显示屏/ 后空调控制面板*/ 组合仪表（7英寸TFT彩屏）*/ 组合仪表（12.3英寸TFT彩屏）
