全景泊车系统通过采集车辆前、后、左、右四个方向的图像，并将其拼接为车辆周围360°环境鸟瞰图，通过音响系统显示屏显示，为驾驶员提供车辆周边环境信息，减少行车盲区。还可结合方向盘转角和车辆尺寸等参数预测车辆运动轨迹，将其叠加于全景影像中，让驾驶员充分了解车辆行进方向，判断倒车是否安全。
开启和关闭
- 通过换挡杆开启和关闭，启动开关在“ON”挡位时：
- 挂入“R”挡，系统自动开启。
- 从“R”挡挂出，且驾驶员无相关操作时，系统会显示30s后自动退出。

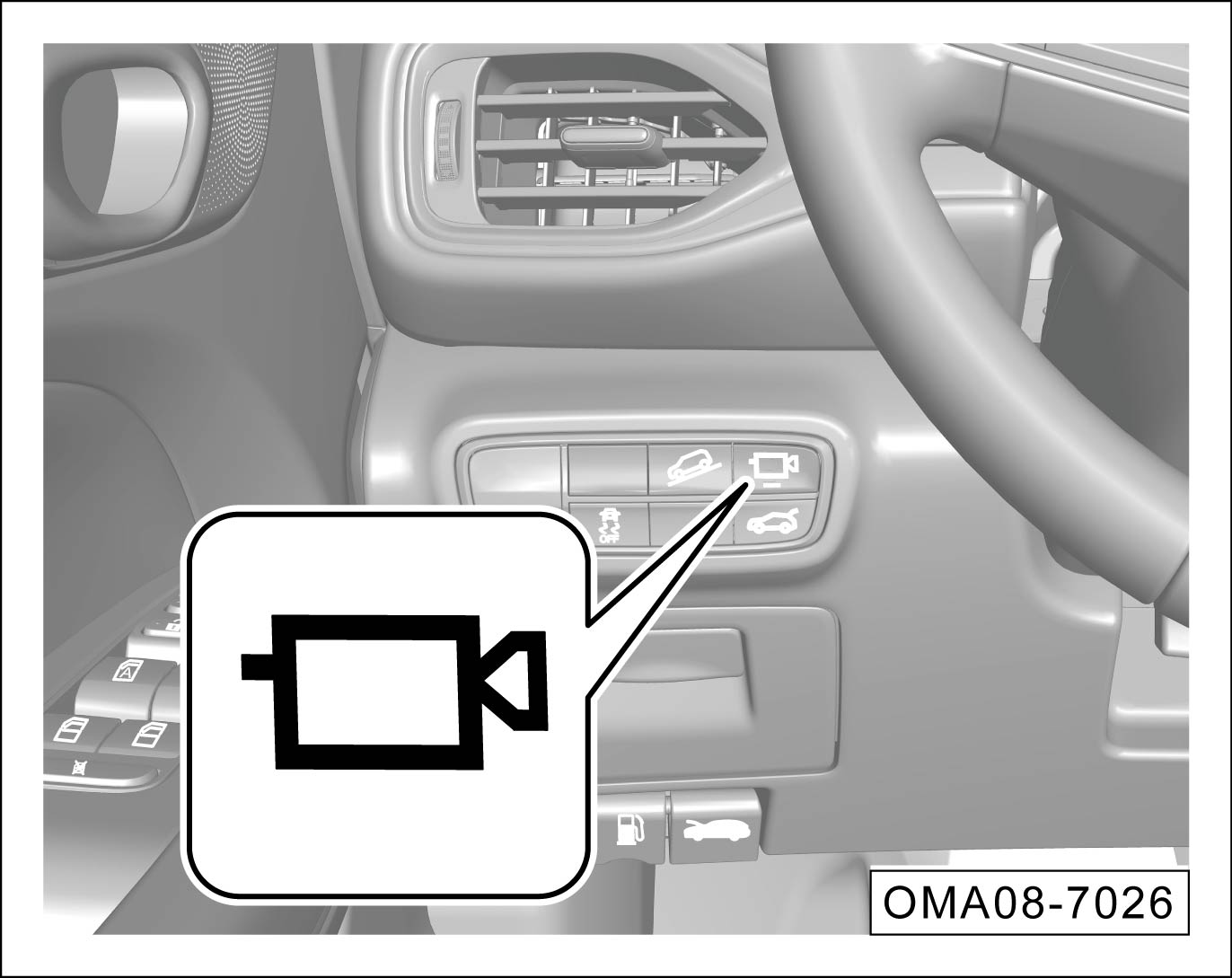

- 通过按键开启和关闭，启动开关在“ON”挡位时：
-
短按
按键，按键灯点亮，系统开启。
-
再短按
按键，按键灯熄灭，系统关闭。
提示:
- 系统开启时，音响系统显示屏显示车辆四周拍摄的画面及辅助线。
- 若车辆前进车速＞20km/h时，系统将自动关闭。
- 车辆处于非“R”挡且系统激活时间大于30s时，系统将自动关闭（车速为零时）。
- 若音响系统未完全开启时，无法正常使用系统。

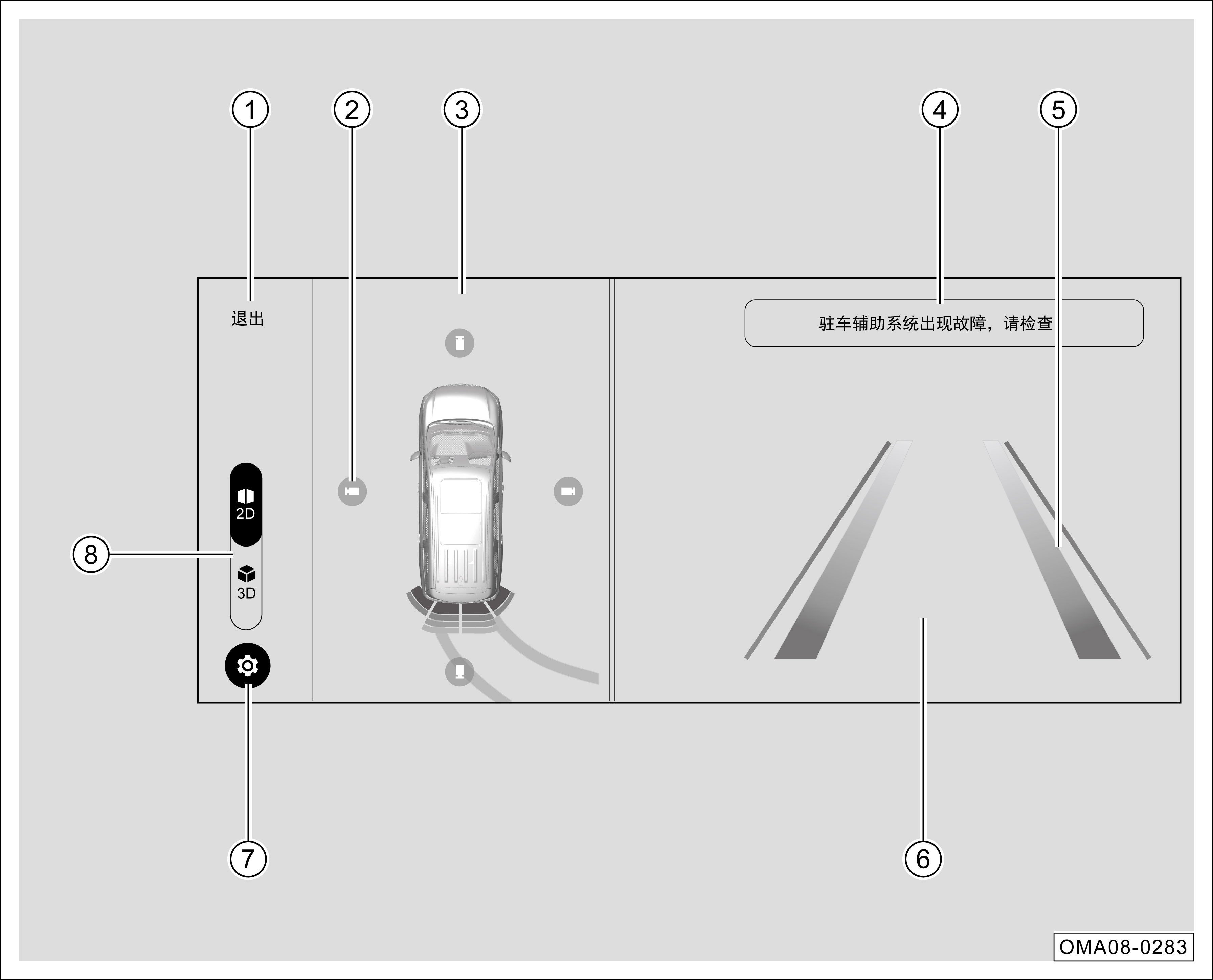

界面说明
① 退出软按键
② 视角提示
③ 拼接图显示区
④ 故障文字提示弹窗
⑤ 动态轨迹线
⑥ 单视图显示区
⑦ 设置按键
⑧ 2D/3D视图切换按键

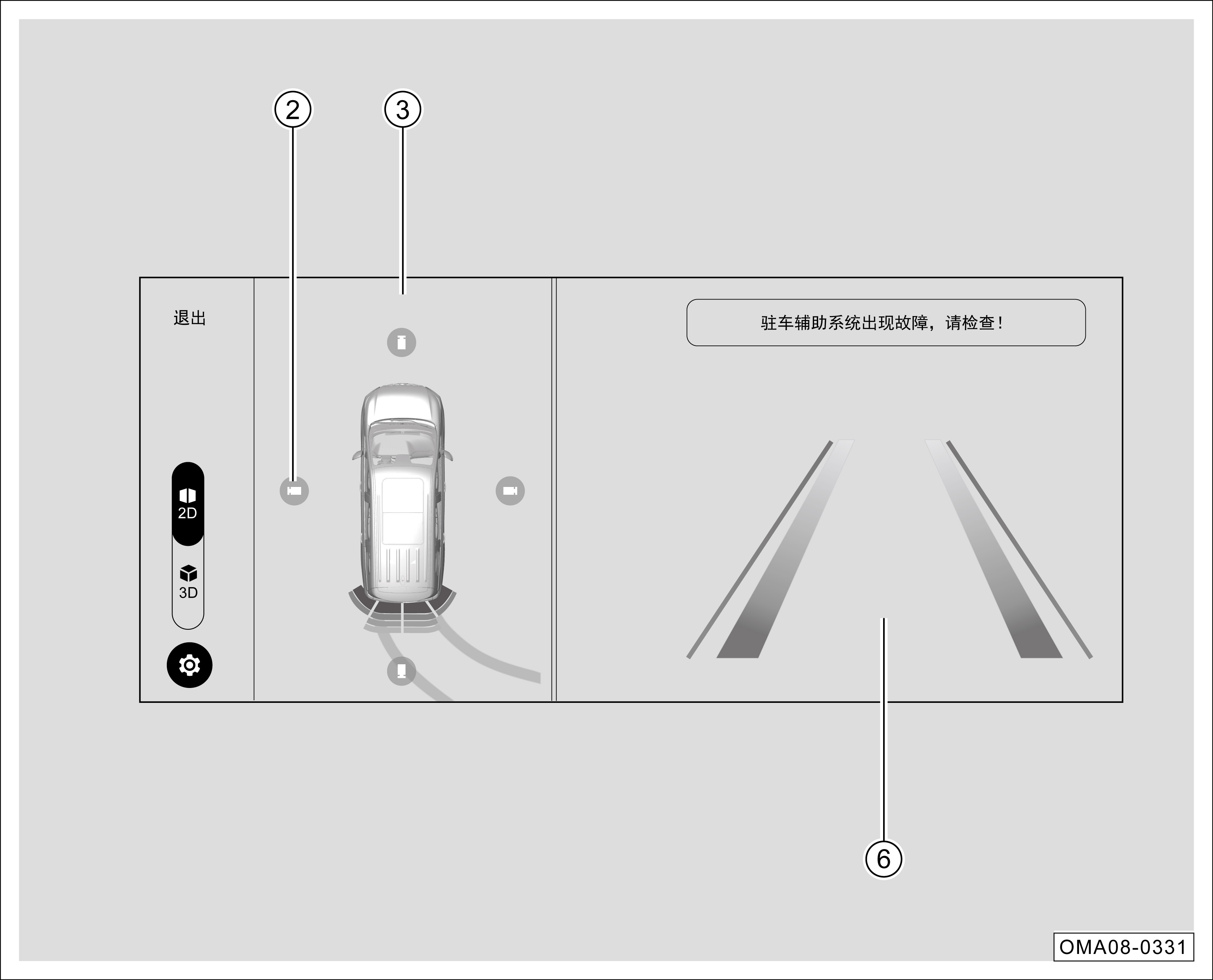

系统工作后，进入2D视图界面：
- 触摸拼接图显示区域③车辆的前、后、左、右区域或视角提示②的模式，单视图显示区⑥会切换显示前、后、左、右单视图。
提示:
- 显示界面说明仅供参考，如有差异，请以实车为准。
- 换挡杆在“R”挡位时，系统默认为后视界面；换挡杆在非“R”挡位时，系统默认为前视界面。
全景泊车系统设置

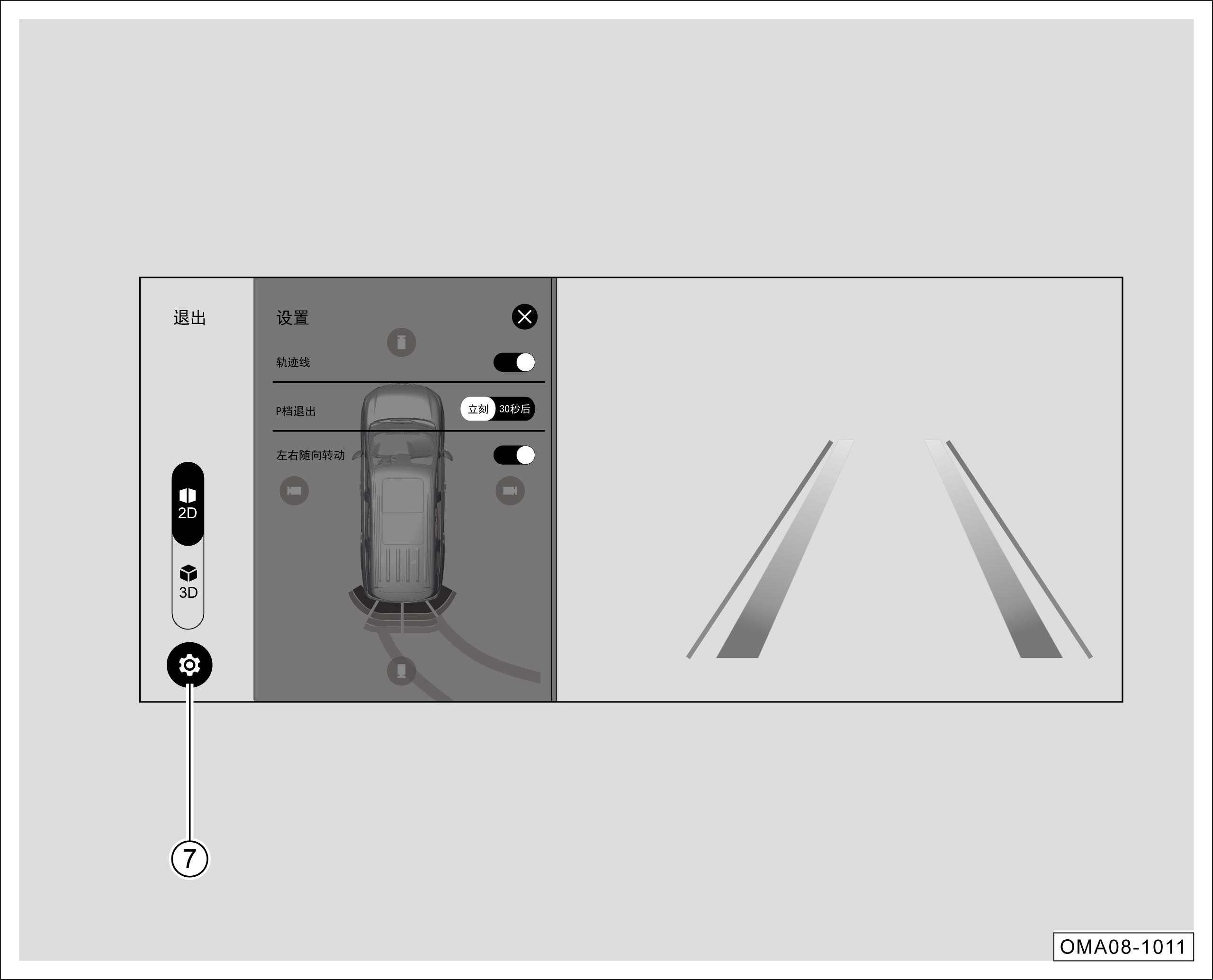

短按设置按键⑦，进入全景泊车设置界面，可对以下选项进行设置。
- 轨迹线：开启后，显示界面会显示动态轨迹线。
- P挡退出：设置挡位挂出P挡时显示界面退出的时间。
- 左右转向随动：开启后，动态轨迹线会随着方向盘的转动而转动。
摄像头分布

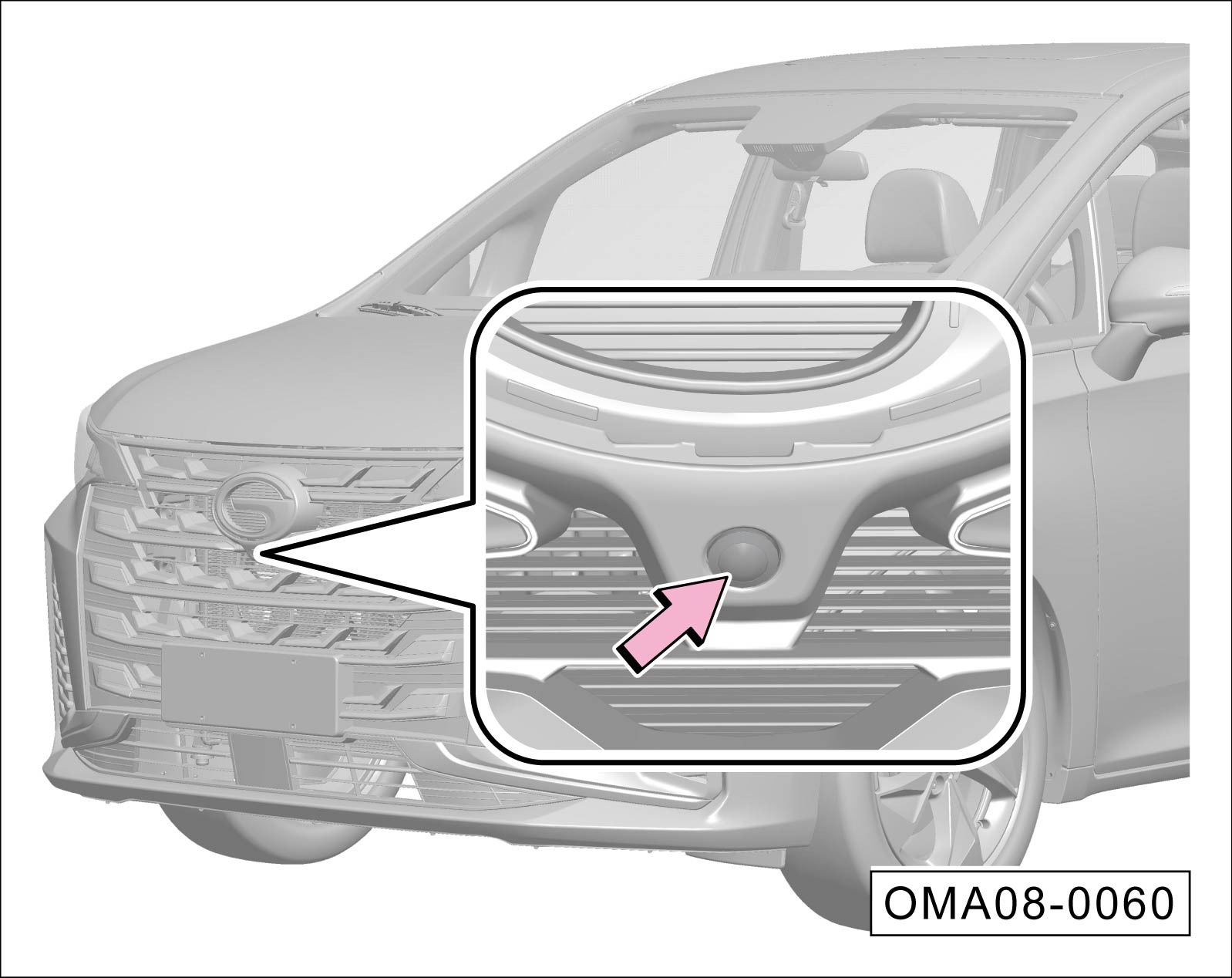

前摄像头安装在前车标下方。

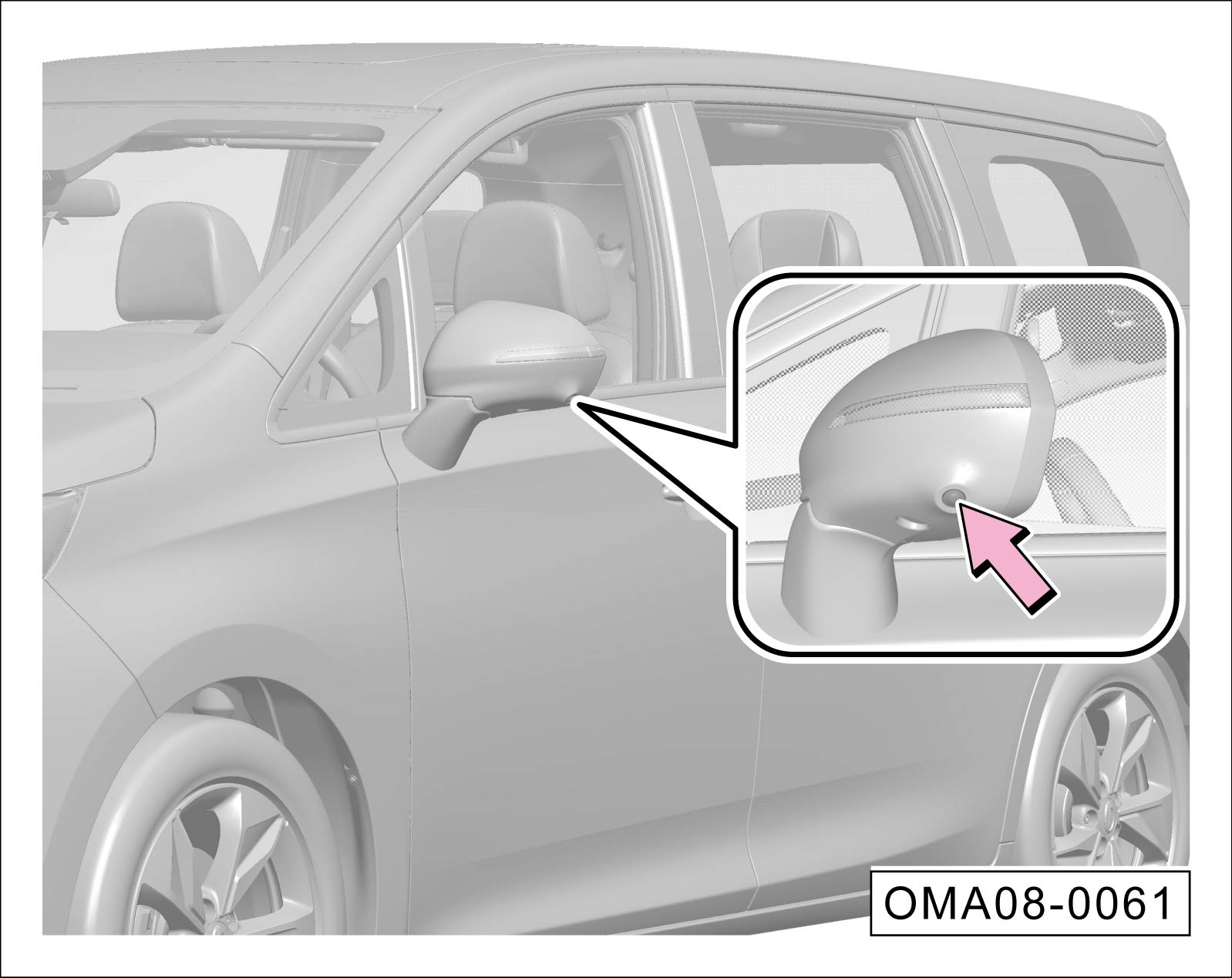

左/右摄像头分别安装在左/右侧外后视镜。

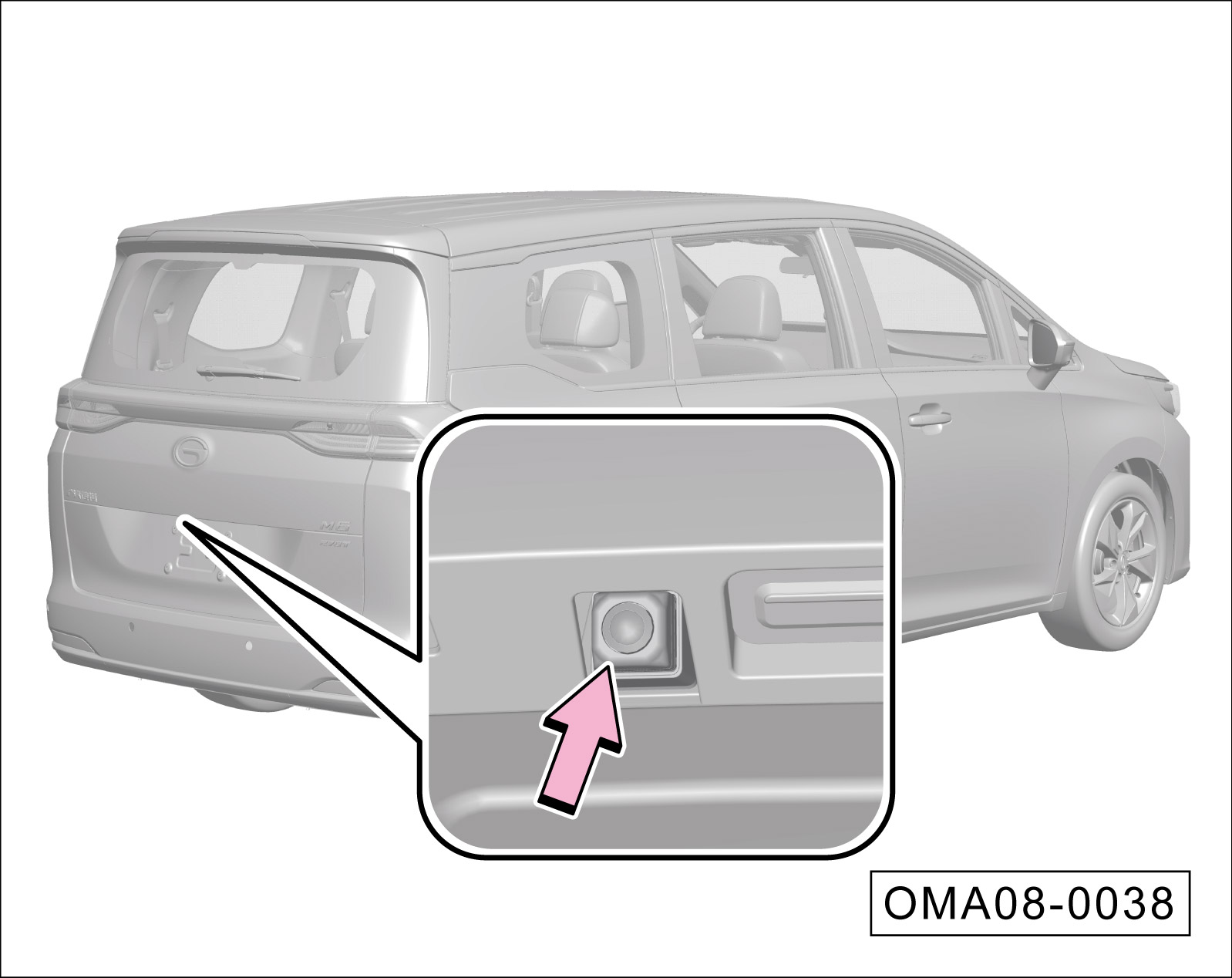

后视摄像头安装在牌照灯旁。
注意:
- 请保持摄像头表面清洁。
- 不要用高压清洗器对摄像头进行长时间清洗，并且清洗时要与摄像头保持至少30cm的距离。
行车记录功能
系统带有行车记录功能，插入TF卡后行车记录功能中的实时影像、相册、设置功能可以操作，通过采集车辆前、后、左、右四个方向的视频并进行处理合成，在音响系统显示屏上进行显示及回放，记录的视频信息储存于全景泊车ECU的TF卡中。

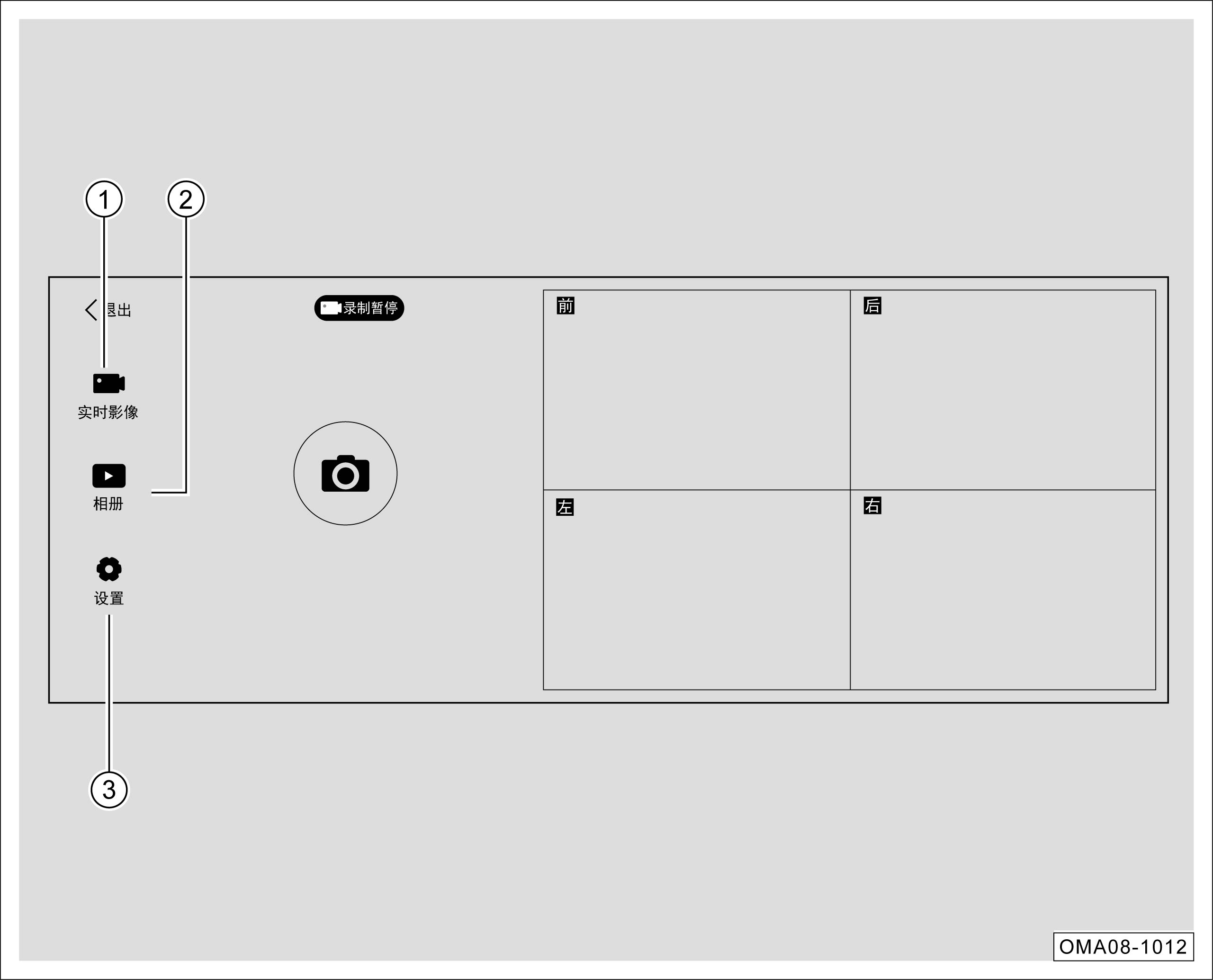

- 点击应用菜单界面的“行车记录”软按键，进入行车记录功能主界面。
-
点击音响系统界面右上方状态栏
进入行车记录功能主界面。
- 实时影像
-
点击
软按键①进入实时影像界面。
-
点击
软按键可对当前环视图进行拍照记录，并保存到TF卡中。
- 相册
-
点击
软按键②进入视频与相册菜单界面。
- 通过视频与相册菜单界面可以选择对记录的视频及图像进行单独显示回放。也可以选择对视频或图像文件进行锁定或删除。
- 设置
-
点击
软按键③进入设置菜单界面。
- 通过设置菜单可以对视频录制的时间进行切换。同时，也可以通过格式化软按键对TF卡进行格式化。
-
录制：点击
软按键开启或关闭行车记录功能。
注意:
- 行车记录分段录制，每段时长为5min。
-
正在录制的视频会在菜单栏中显示状态：录制状态
和非录制状态
。
- 原车不带行车记录TF卡，用户需安装TF卡后方可正常使用行车记录功能。TF卡要求16G以上Class10标准。
- 视频录制过程中请勿直接拔TF卡，需正常断电后方可操作。
行车记录TF卡安装位置

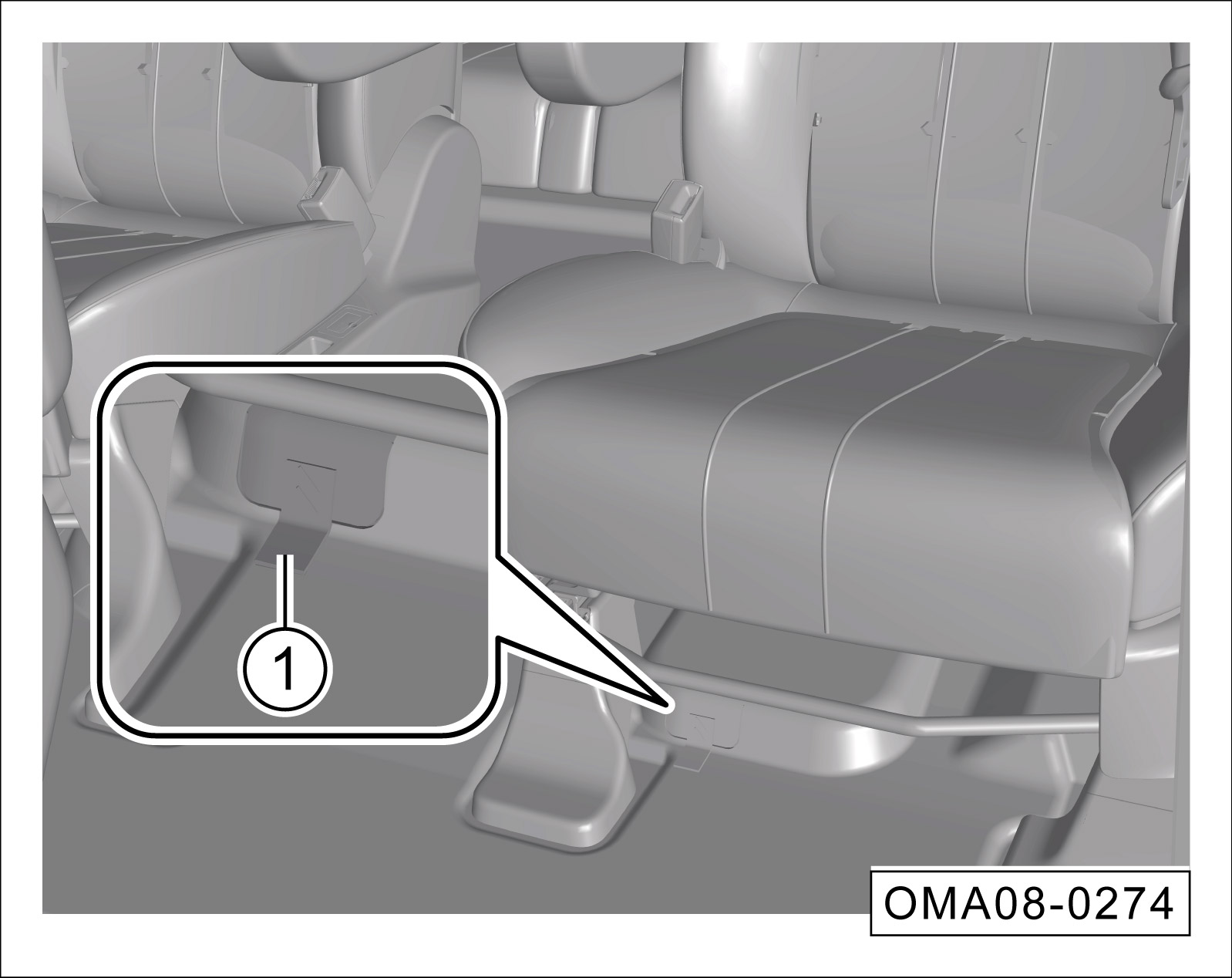

全景泊车ECU及TF卡安装在第二排左侧座椅下。
- 掀开地毯上的魔术贴①即可看见。

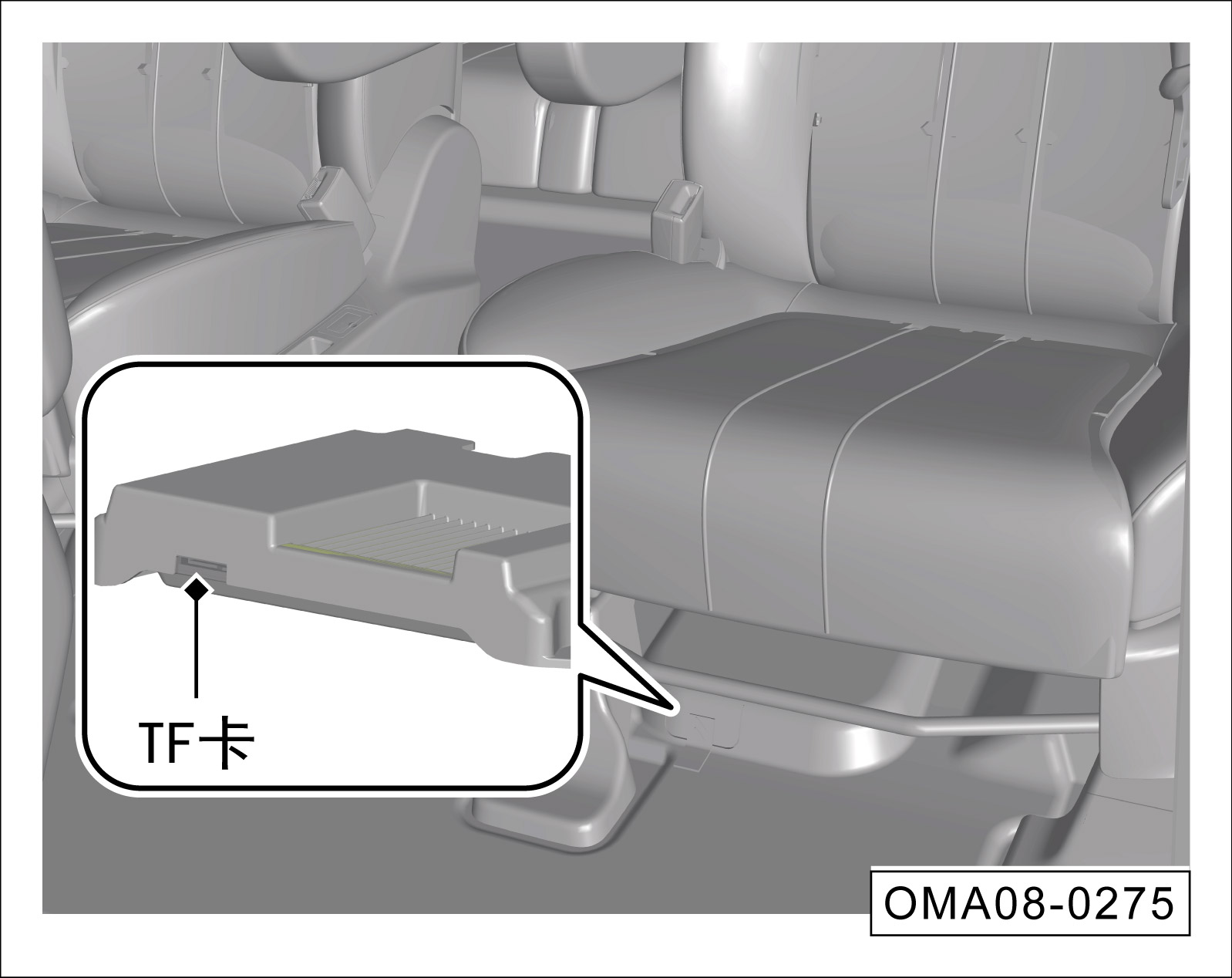

- TF卡安装在图示位置。
