全景泊车系统可以通过实时影像为驾驶员提供车辆周边环境信息,减少行车盲区,还可结合方向盘转角和车辆尺寸等参数预测车辆运动轨迹,将其叠加于全景影像中,让驾驶员充分了解车辆行进方向,判断倒车是否安全。
全景泊车系统由四个摄像头、音响系统显示屏和运行在音响系统上的“泊车影像”APP组成。通过采集车辆前、后、左、右四个方向的图像,并通过图像处理算法将其拼接为车辆周围360°环境的鸟瞰图,通过音响系统显示。
开启和关闭
图标进入应用菜单界面,点击“泊车影像”图标,全景泊车系统开启;在全景界面点击“×”软按键,系统退出。
按键,全景泊车系统开启。

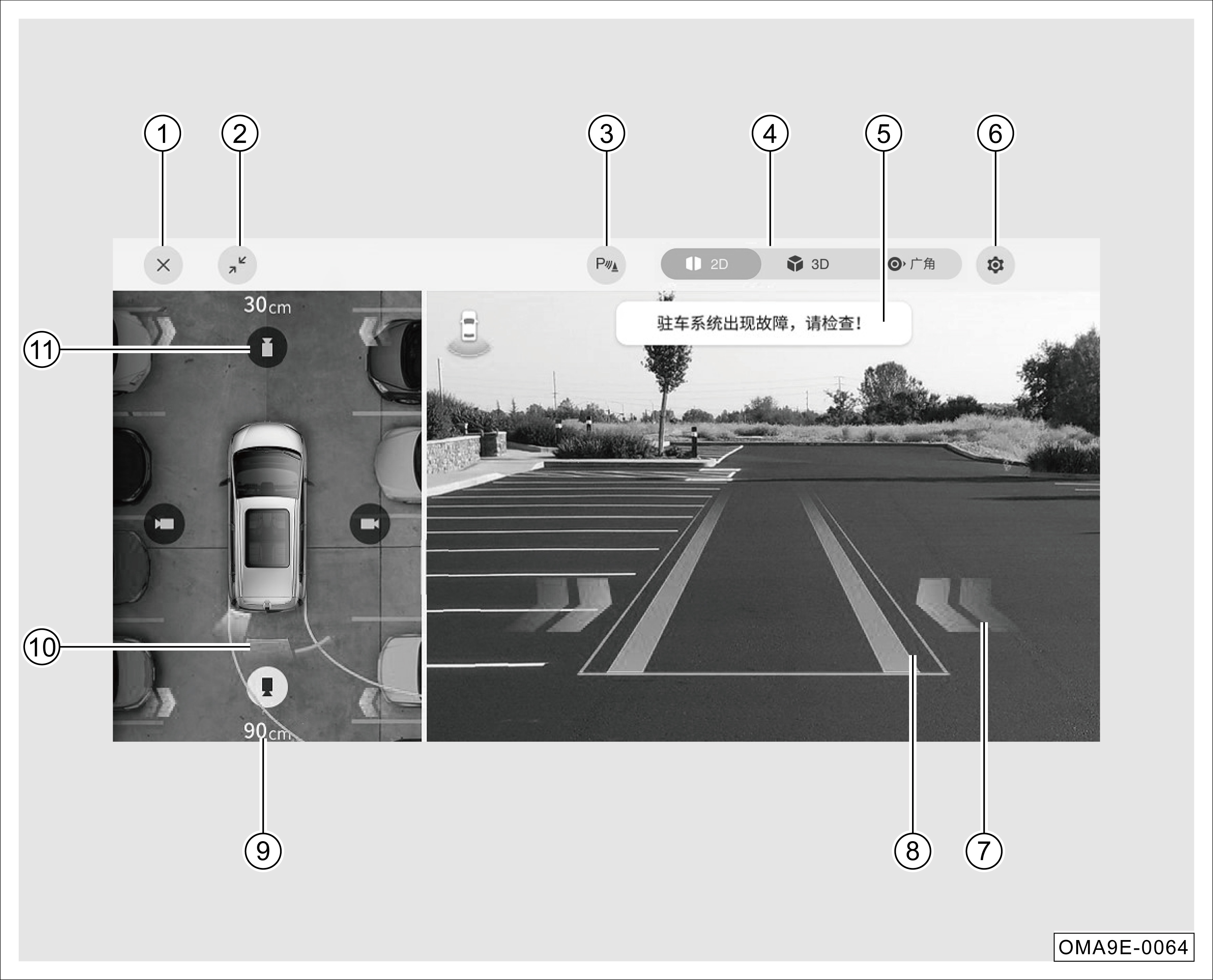

界面说明
① 退出
② 半屏态/全屏切换*
③ 雷达报警音开关软按键*
④ 2D/3D/广角视图切换
⑤ 消息弹窗
⑥ 设置
⑦ 后方穿行预警*
⑧ 轨迹线
⑨ 雷达距离显示
⑩ 雷达感应区域
视图切换软按键
全景泊车系统设置项
全景泊车系统开启时,音响系统开始显示车辆四周拍摄的画面,并在画面上显示一些辅助线和雷达提示信息。若车辆前进车速大于20km/h时,系统将自动关闭。车辆处于非“R”挡且系统激活时间大于30s时,系统将自动关闭。若音响系统未完全开启时,无法正常使用系统。
换挡杆在”R”挡位时,图像显示区默认为2D后视单视图。换挡杆在非”R”挡位时,图像显示区默认为2D前视单视图或3D后向视图(车尾向车头方向)。2D和3D显示模式带记忆功能(R挡默认2D后视除外),广角视图不做记忆,若退出全景泊车系统前最后操作为2D模式,下次进入全景泊车系统默认2D显示。后方穿行预警功能只有装备了盲区监测的车型才有此功能。消息弹窗仅在有消息时显示,其他时候不显示。
全景界面下后台检测到车位后会闪烁泊车图标,可点击图标切换至泊车界面*。雷达报警音开关点亮后可进行雷达声音报警,置灰后不进行雷达声音报警*。广角界面下可查看不同的摄像头视野“前广角”、“后广角”、“前车轮”、“后车轮”。车型配置不同,全景泊车显示的界面也有差异,以实车为准。
打左转向灯时,图像显示区切换为2D/3D左视单视图;打右转向灯时,图像显示区切换为2D/3D右视单视图。可通过视图切换软按键手动切换视角,图像显示区显示对应视图。
全景泊车系统在使用过程中,有白天模式和黑夜模式,显示分为全屏态和半屏态*,界面显示如下:

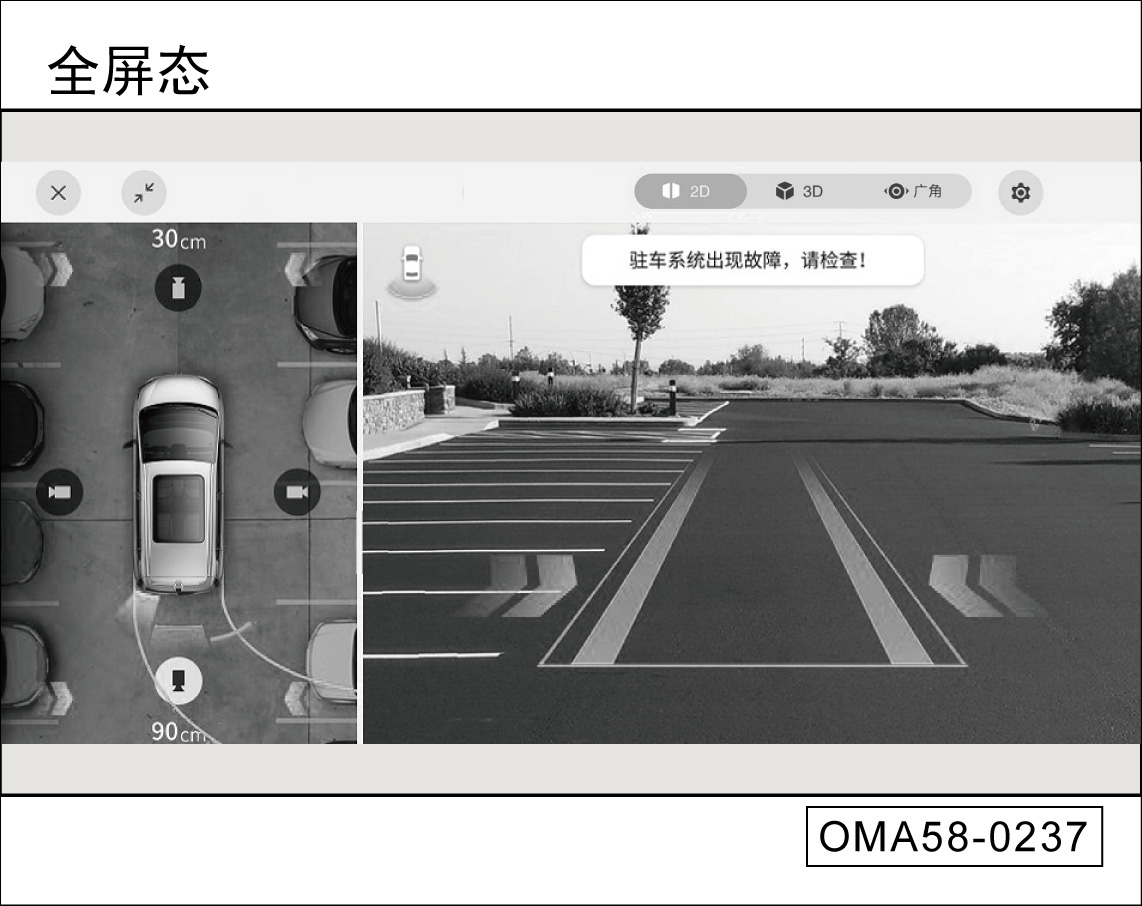

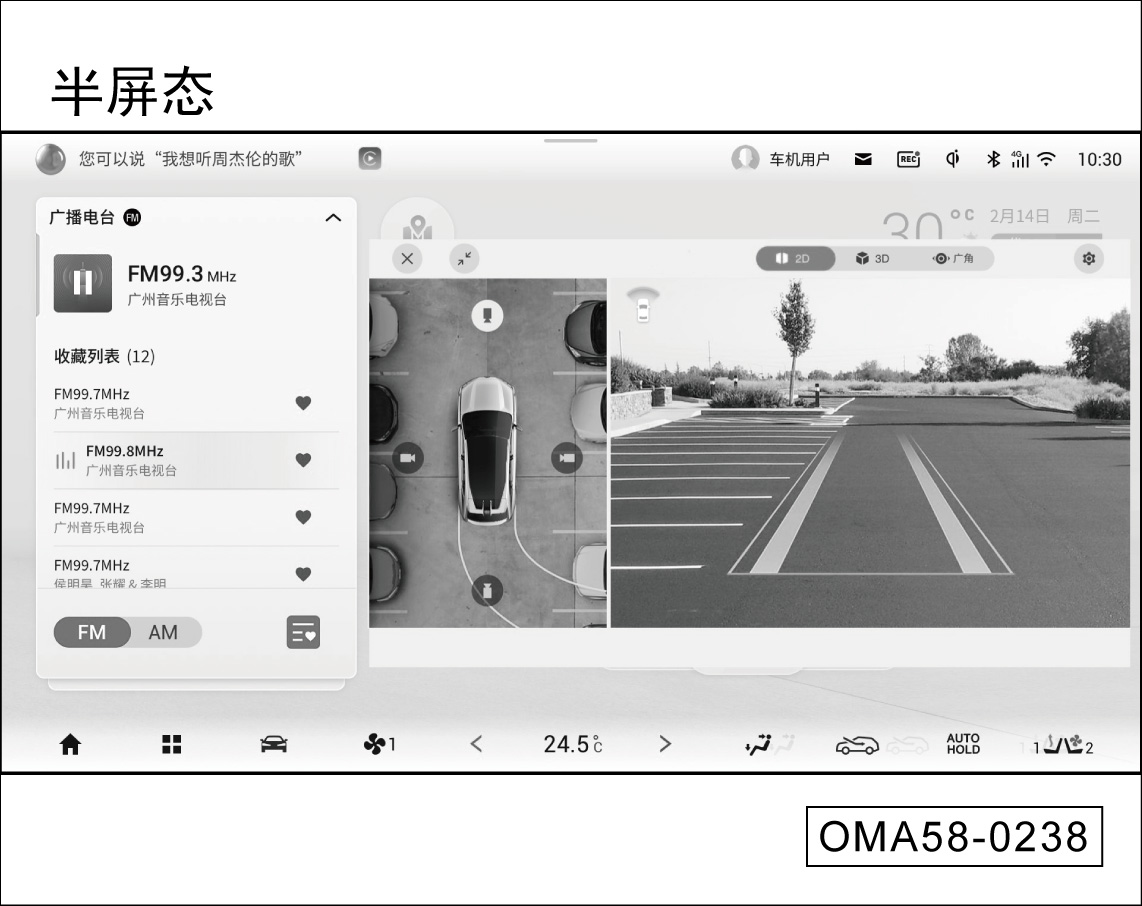

白天模式:

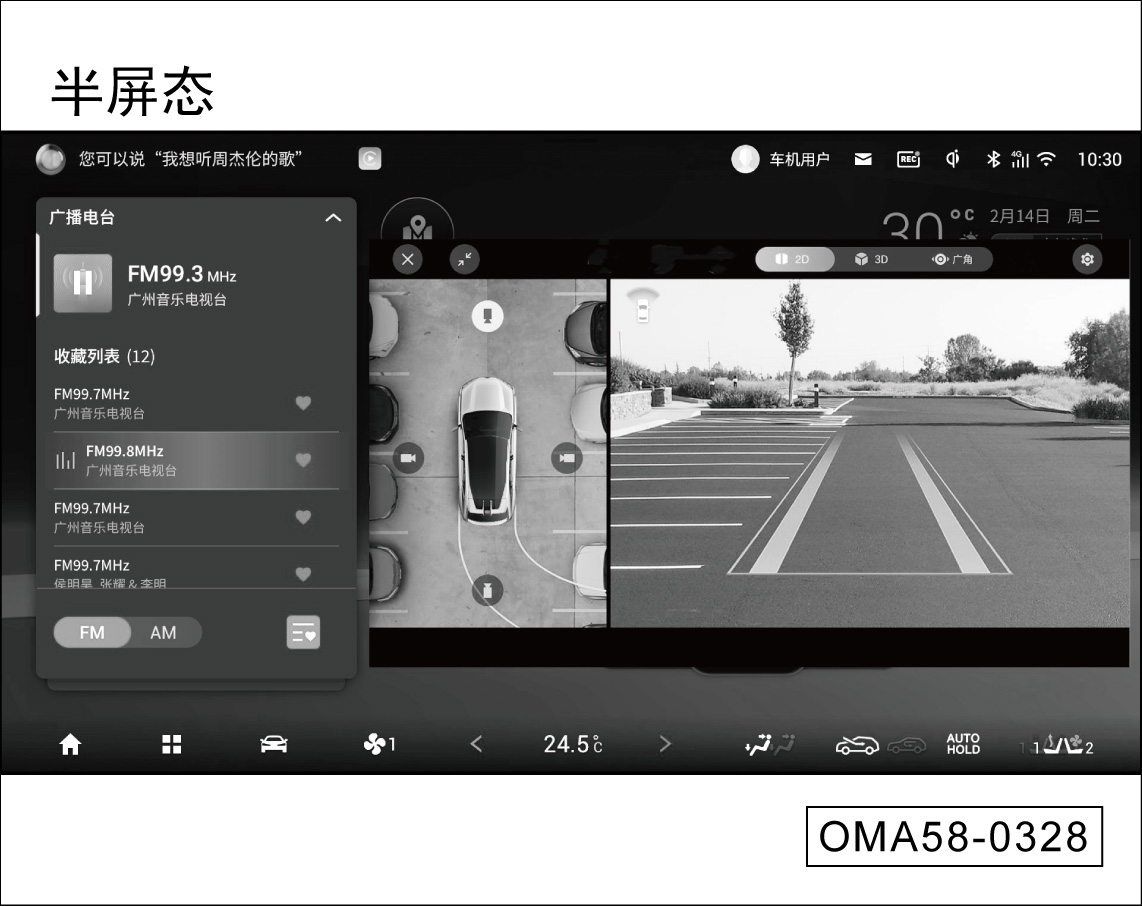

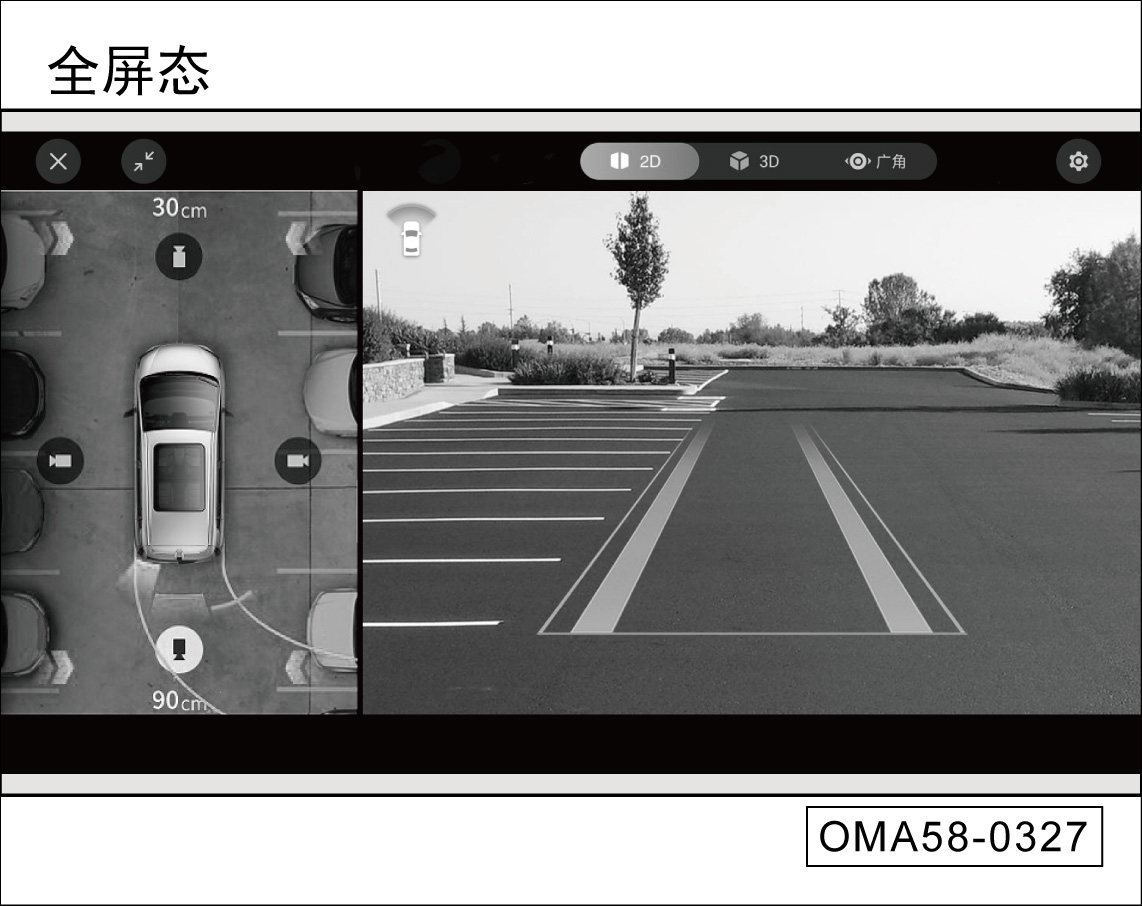

黑夜模式:
可通过音响系统“设置→屏幕设定→中控→主题模式”切换白天模式或黑夜模式。车辆处于非R挡,通过“左/右转向拨杆”进入全景泊车系统时,默认进入半屏态*,可通过“半屏/全屏切换”软按键*手动切换为全屏态显示*。通过”R”挡进入全景泊车系统时,默认进入2D后视视角。通过其它按键或语音唤醒进入全景泊车系统时,默认进入全屏态,可通过“半屏/全屏切换”软按键*手动切换为半屏态显示*。
摄像头分布

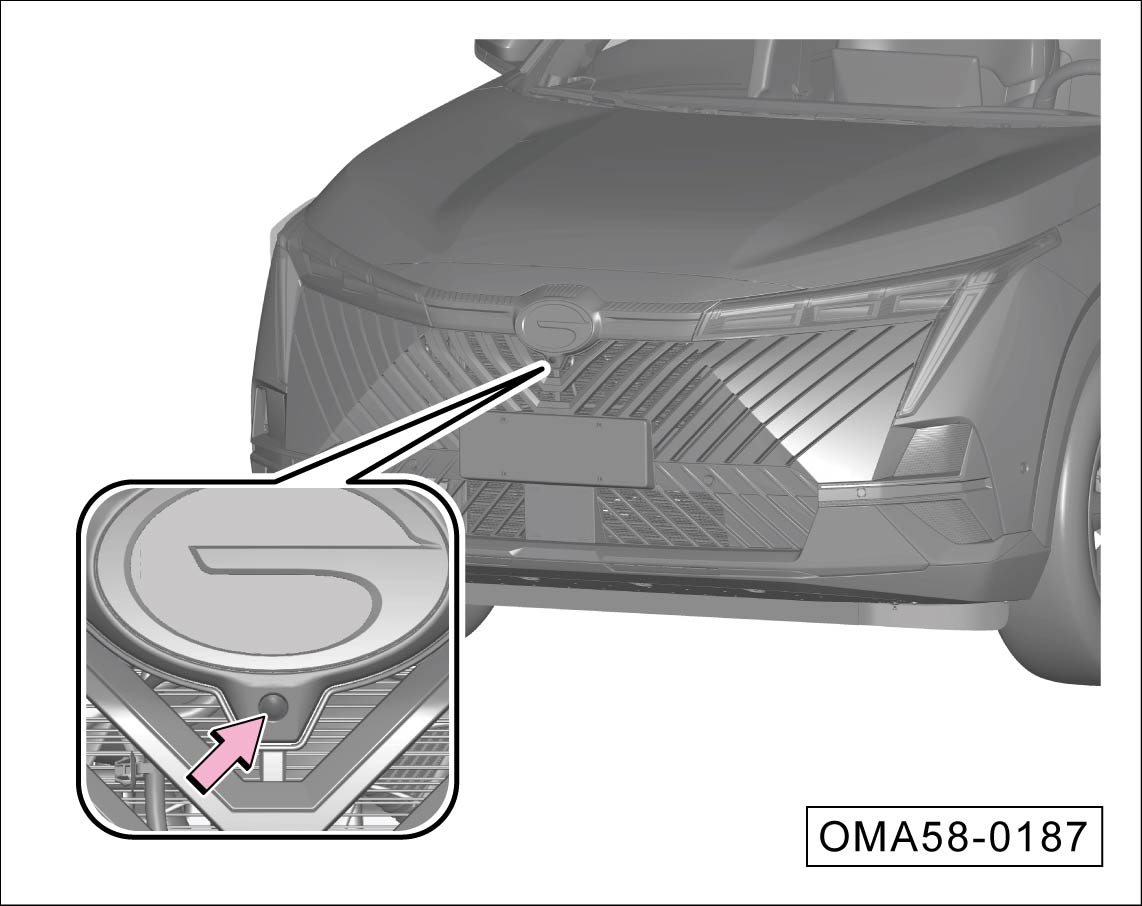

前摄像头安装在前车标下方。

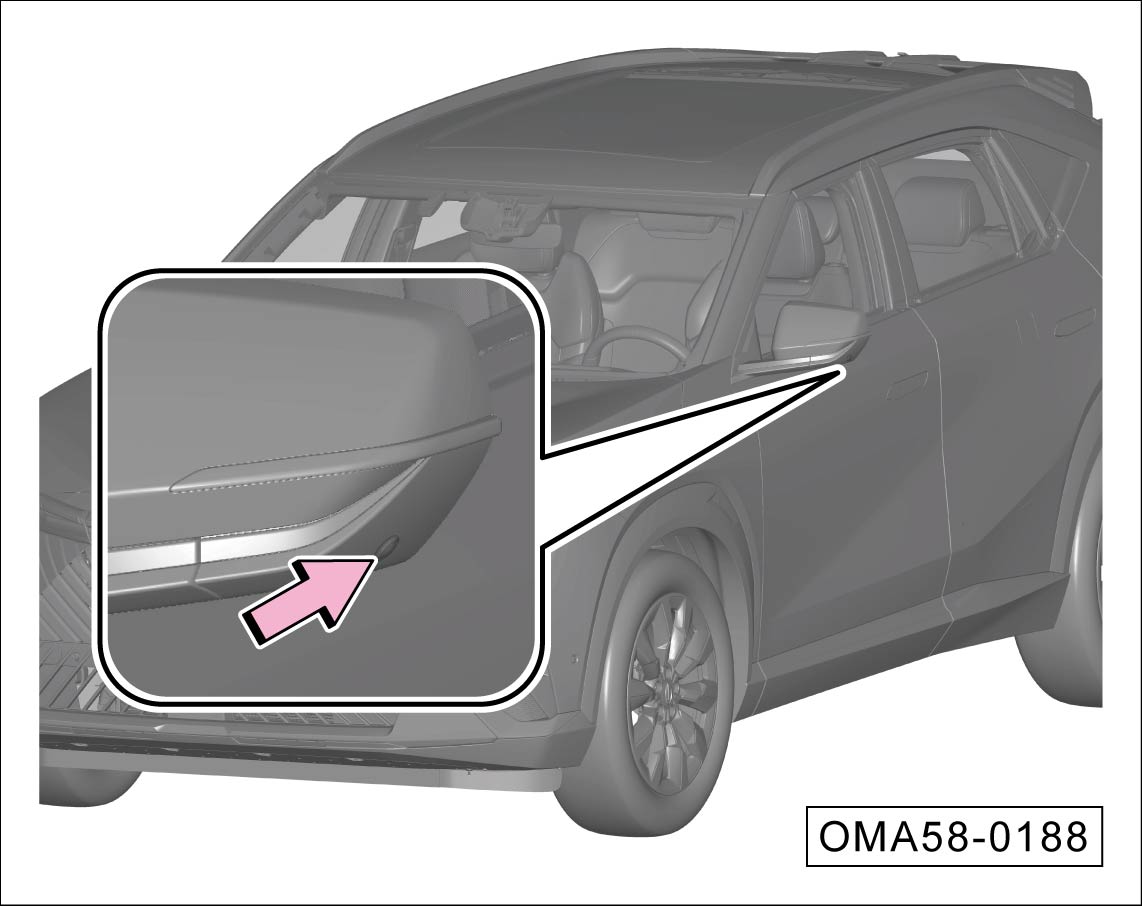

左/右摄像头分别安装在左/右侧外后视镜。
后视摄像头安装在牌照灯旁。
为保证摄像头正常工作:
功能局限:
以下情况会导致摄像头无法识别到目标、识别延迟或识别错误:
以上示例、警告、限制未尽述影响摄像头传感器正常工作的所有情况。
行车记录仪*
行车记录功能可实现车辆在行车过程中的视频录制与拍照并将视频或照片存储在U盘中,视频或照片文件可辅助您在需要时查看过往信息。
原车不带行车记录U盘,需安装U盘后方可正常使用行车记录功能。行车记录功能请使用正规渠道购买的U盘,并确保该U盘仅用于行车记录存储,劣质U盘可能存在标称读写速度与实际不符等问题。使用劣质U盘或混用U盘会导致影像丢失、损坏或行车记录功能无法使用。U盘规格需在64G~256G,USB3.0及以上且U盘写入速度不低于7MB/s。
以下条件全部满足后可开启DVR录制功能:
图标进入行车记录仪界面。将U盘连接到副仪表下方USB 2口(首次连接将提示格式化,点击“确认”后进行格式化操作并开始录制,点击“取消”按键后将不进行DVR录制)。
U盘为易损耗品,请至少每半年更换一次,以确保行车记录仪功能正常使用。仅支持使用分区格式为EXFAT的U盘,非上述格式的U盘需主动对U盘进行一次格式化。格式化会删除U盘中的所有文件,请在格式化前保存好资料。DVR功能可与行车视频限制开关进行关联。若行车视频限制功能开启后,车辆行驶过程中将无法查看录制的视频,车辆静止后可查看;若行车视频限制功能关闭后,车辆行驶过程中或静止时对查看录制的视频不做限制。播放录制的视频/照片过程中DVR将无法进行录制,需退出视频/照片播放后才可进行录制。
USB 2口为行车记录功能专用输出口,请勿外接转换插头,拓展坞等其他设备,容易造成视频丢失等问题。
行车录像过程中,请尽量避免紧急下电,会导致正在录制的视频无法保存或播放。
行车记录视频存储于U盘中,请勿直接拔出U盘,如需拔出请先点击设置选项中的安全移除,否则将导致视频数据损坏或丢失。
行车记录开启后,循环视频会循环录制,存储容量达到系统设定容量上限时会覆盖时间最早的视频。为保障重要视频不被覆盖,必要时请及时将重要视频导出至其它设备。
当行车记录仪功能识别到U盘异常时会有提醒,请参照提醒进行U盘格式化或更换U盘,前三次提示时可通过U盘格式化操作,超过三次以上提醒建议更换U盘。
录制过程中如有锁车下电、U盘弹出、清除视频、格式化或视频回放等操作会导致循环录制中断,中断前一个视频可能不足设置时长属于正常现象。
音响系统USB 1口支持蓝牙适配器,USB 2口支持行车记录功能使用,未按要求使用可能会导致行车记录和副驾耳机功能异常。
确保功能使用正常,行车记录仪界面可使用空间显示数值会小于存储卡容量(总可用空间×5%或者1G,≥1G,按最大的算),属于正常现象。
图标状态
| 符号 | 颜色 | 状态 | 含义 |
|
白色 | 录制中 | 行车记录仪正在录制中 |
|
灰色 | 关闭 | 行车记录仪处于关闭状态 |
|
灰色 | 不可用 | 行车记录仪处于不可用状态,需检查U盘状态 |
界面说明
实时影像功能区
相册功能区

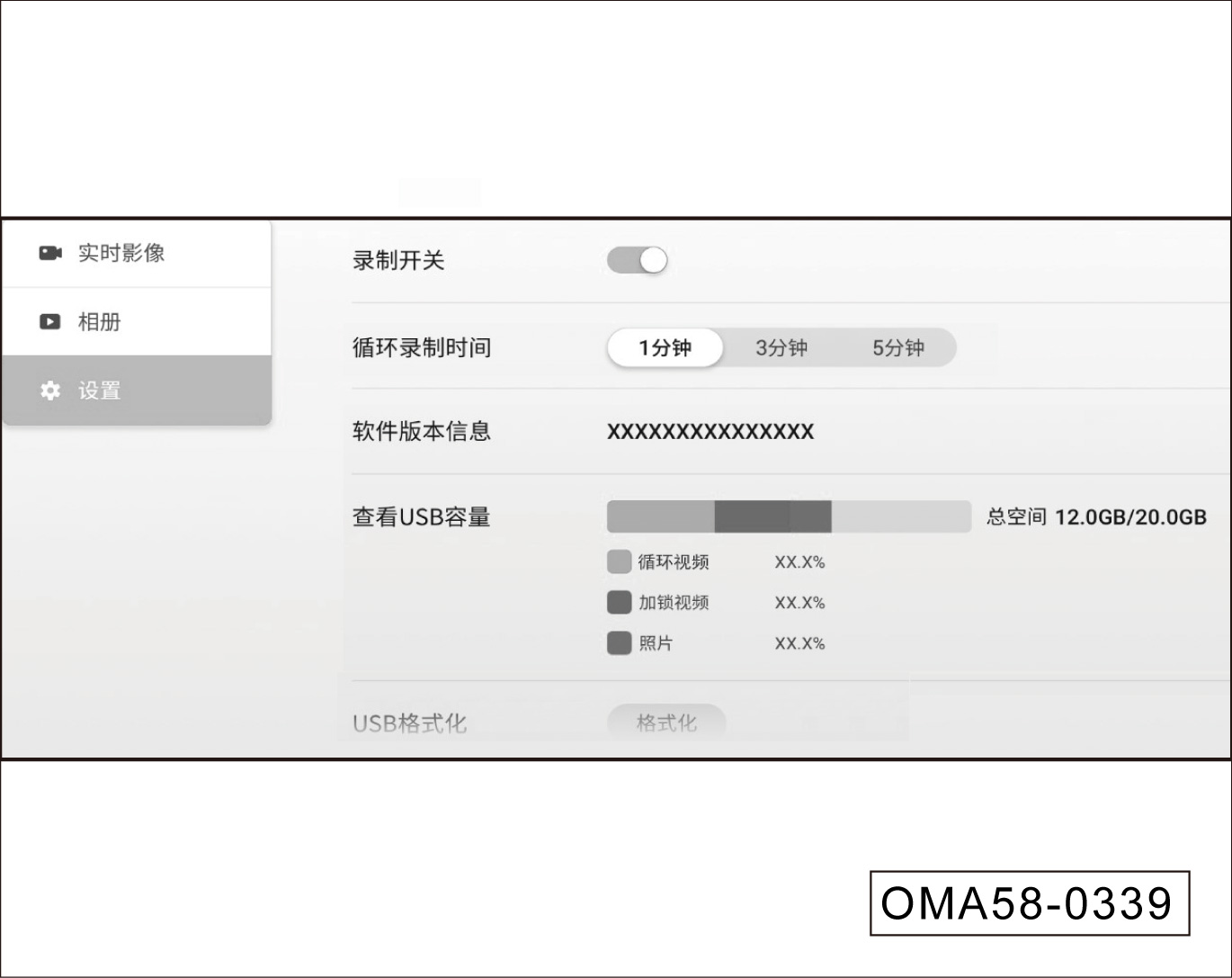

设置功能区
设置项中有录制开关、循环录制时间、软件版本信息、查看USB容量、USB格式化、移除USB等。
显示界面说明仅供参考,如有差异,请以实车为准。
