保险丝规格

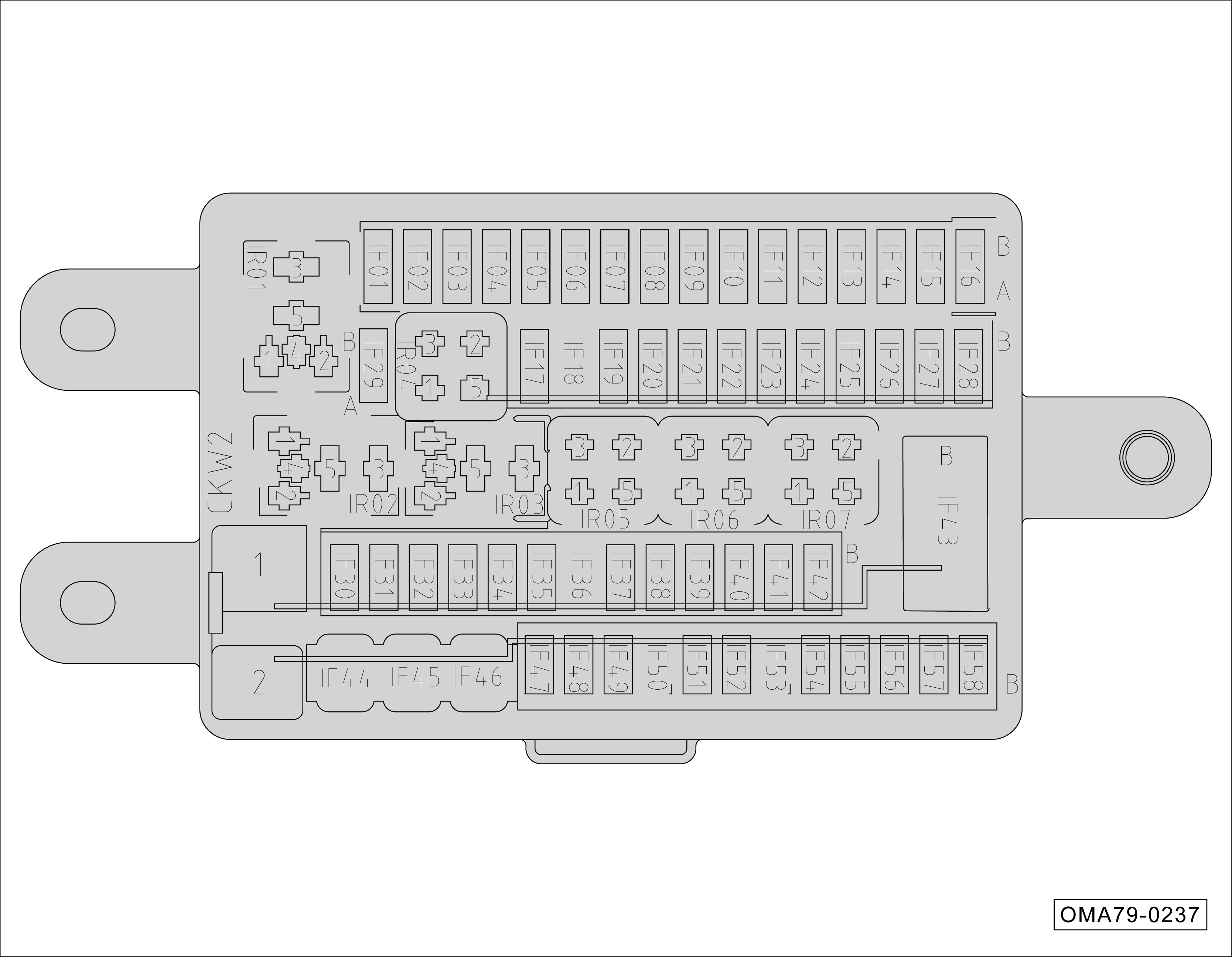

仪表板电器盒内的保险丝

不同的车型，保险丝会略有不同，请以实车为准。

编号 额定值 功能/部件
IF01 20A 前排12V电源
IF02 7.5A 集成式车身控制模块*/车身控制模块*/无匙启动/智能进入系统控制器*
IF03 7.5A 音响控制单元/网关控制单元/外后视镜调节开关*
IF04 7.5A 后排USB接口*
IF05 20A USB_TYPE_C接口
IF06 20A 音响控制单元*
IF07 7.5A 网关控制单元
IF08 20A 音响控制单元*
IF09 10A 空调控制面板/网关控制器/空调控制单元/智能手机无线充电模块
IF10 20A 左前座椅接插件(座椅加热模块)*
IF11 7.5A 雨量光线传感器*
IF12 — —
IF13 7.5A 集成式车身控制模块*/无匙启动/智能进入系统控制器*/除雾继电器(ER07)
IF14 — —
IF15 — —
IF16 — —
IF17 10A 安全气囊控制单元
IF18 7.5A 湿式双离合变速器控制单元/发动机控制单元
IF19 7.5A 集成式车身控制模块*/车身控制模块*/无匙启动/智能进入系统控制器*/网关控制单元
IF20 — —
IF21 7.5A 电子稳定性与驻车控制单元/电子驻车控制单元/制动开关
IF22 7.5A 换挡杆模块/电动助力转向控制单元
IF23 7.5A 空调控制单元/空调控制面板/全景天窗控制单元*/左前座椅接插件(座椅加热模块)*
IF24 7.5A 电子驻车控制单元
IF25 7.5A 左仪表台开关组/左前组合灯/右前组合灯*
IF26 7.5A 倒车雷达控制单元*/全景泊车控制单元*/音响控制单元/组合仪表
IF27 — —
IF28 — —
IF29 — —
IF30 — —
IF31 20A 集成式车身控制模块(车门锁电源)*/车身控制模块(车门锁电源)*
IF32 20A 集成式车身控制模块*/车身控制模块*
IF33 20A 集成式车身控制模块(车门锁电源、风窗洗涤电机电源)*
IF34 7.5A 右前门隐藏式门把手*/左前门隐藏式门把手*
IF35 7.5A 无匙启动/智能进入系统控制器*/网关控制器/射频接收模块
IF36 15A 集成式车身控制模块(转向灯电源)*/车身控制模块(转向灯电源)*
IF37 7.5A 换挡杆模块
IF38 — —
IF39 7.5A 组合仪表/音响显示屏
IF40 7.5A 无匙启动/智能进入系统控制器*
IF41 7.5A OBD诊断接口
IF42 — —
IF43 暗电流开关 空调控制单元/智能手机无线充电模块*/雨量光线传感器*/智能蓝牙模块*/空调控制面板/左前座椅接插件(座椅加热模块)*
IF44 30A 电动后背门模块*
IF45 30A 右前门控制模块*/集成式车身控制模块(右侧车窗升降)*/车身控制模块(右侧车窗升降)*
IF46 30A 左前门控制模块*/集成式车身控制模块(左侧车窗升降)*/车身控制模块(左侧车窗升降)*
IF47 20A 集成式车身控制模块(主灯光电源2)*/车身控制模块(主灯光电源2)*
IF48 20A 集成式车身控制模块(主灯光电源1)*/车身控制模块(主灯光电源1)*
IF49 10A 左前座椅接插件(座椅加热模块)*
IF50 15A IG2电源
IF51 20A 左前座椅接插件(座椅调节开关)*
IF52 — —
IF53 15A 集成式车身控制模块(风窗洗涤电机电源)*/车身控制模块(风窗洗涤电机电源)*
IF54 — —
IF55 20A 全景天窗控制单元*
IF56 — —
IF57 7.5A 全景泊车控制单元*
IF58 7.5A 电动后背门模块*
IR01 — ACC继电器
IR02 — 后视镜折叠继电器
IR03 — 后视镜展开继电器
IR04 — IG1继电器
IR05 — —
IR06 — —
IR07 — IG2继电器

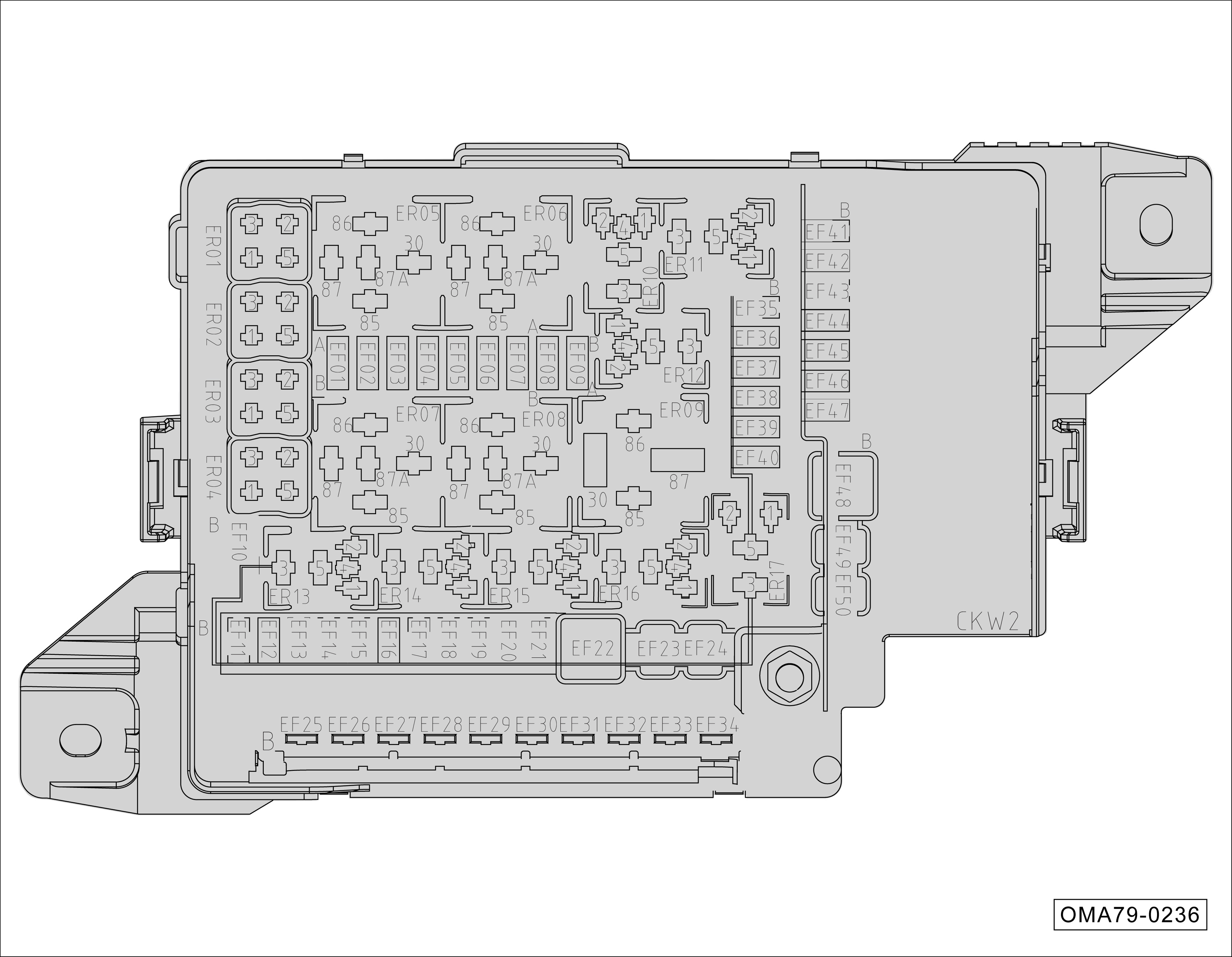

前机舱电器盒内的保险丝

不同的车型，保险丝会略有不同，请以实车为准。

编号 额定值 功能/部件
EF01 — —
EF02 15A 左前组合灯*
EF03 15A 右前组合灯*
EF04 7.5A 发动机控制单元
EF05 — —
EF06 — —
EF07 7.5A 外后视镜加热器*
EF08 — —
EF09 — —
EF10 30A 湿式双离合变速器控制单元
EF11 30A 湿式双离合变速器控制单元
EF12 15A 喇叭继电器（ER03）/喇叭
EF13 30A 湿式双离合变速器控制单元
EF14 7.5A 前向雷达模块*/车道偏离预警模块*
EF15 — —
EF16 20A 燃油泵
EF17 20A 雨刮/雨刮调速继电器(ER11)/雨刮继电器(ER12)
EF18 7.5A 制动开关/近光灯继电器(ER13)
EF19 7.5A 主继电器(ER17)/发动机控制单元
EF20 — —
EF21 — —
EF22 60A 仪表板电器盒
EF23 40A 电子稳定性与驻车控制单元
EF24 30A 电子驻车控制单元
EF25 30A 起动机
EF26 40A ACC电源
EF27 40A 接HVAC总成（鼓风机）
EF28 40A 后风窗除雾加热器+/外后视镜加热器*
EF29 — —
EF30 50A 低速散热风扇继电器(ER06)
EF31 50A 网关控制器/音响控制单元
EF32 60A 仪表板电器盒
EF33 60A 高速散热风扇继电器(ER09)
EF34 80A 电动助力转向控制单元
EF35 10A 燃油泵继电器(ER14)/水泵继电器(ER01)/高速散热风扇继电器(ER09)/低速散热风扇继电器(ER06)
EF36 15A 点火线圈1/点火线圈2/点火线圈3/点火线圈4
EF37 15A 发动机控制单元/起动继电器1(ER15)/起动继电器2(ER16)
EF38 10A 前氧传感器/后氧传感器/压缩机继电器(ER04)
EF39 10A PCV加热器继电器(ER01)/PCV加热器/碳罐通风阀/电子式进气再循环阀/碳罐电磁阀/机油泵电磁阀/机油控制阀(进气端)/机油控制阀(排气端)
EF40 10A 左EAV阀
EF41 30A IG1电源
EF42 10A 水泵继电器(ER01)
EF43 — —
EF44 7.5A 远光灯继电器(ER10)/左前组合灯*/右前组合灯*
EF45 7.5A 前鼓风机继电(ER05)/压缩机继电器(ER04)
EF46 — —
EF47 — —
EF48 40A 电子稳定性与驻车控制单元
EF49 — —
EF50 30A 电子驻车控制单元
ER01 — 水泵继电器
ER02 — —
ER03 — 喇叭继电器
ER04 — 压缩机继电器
ER05 — 前鼓风机继电器
ER06 — 低速风扇继电器
ER07 — 除雾继电器
ER08 — 远光灯继电器
ER09 — 高速风扇继电器
ER10 — PCV加热器继电器
ER11 — 雨刮调速继电器
ER12 — 雨刮继电器
ER13 — 近光灯继电器
ER14 — 燃油泵继电器
ER15 — 起动继电器1
ER16 — 起动继电器2
ER17 — 主继电器
